Produktbeskrivning

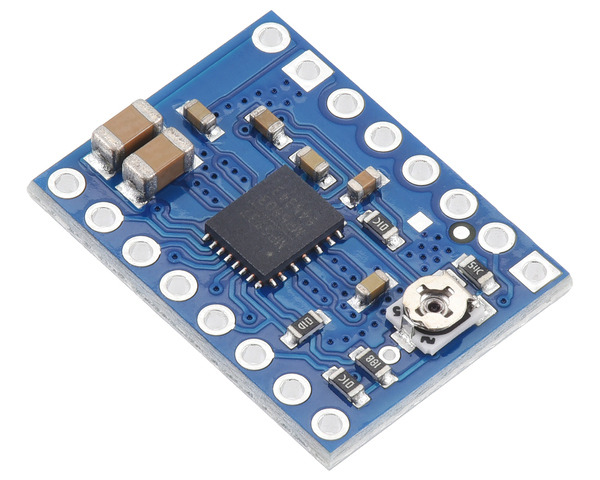

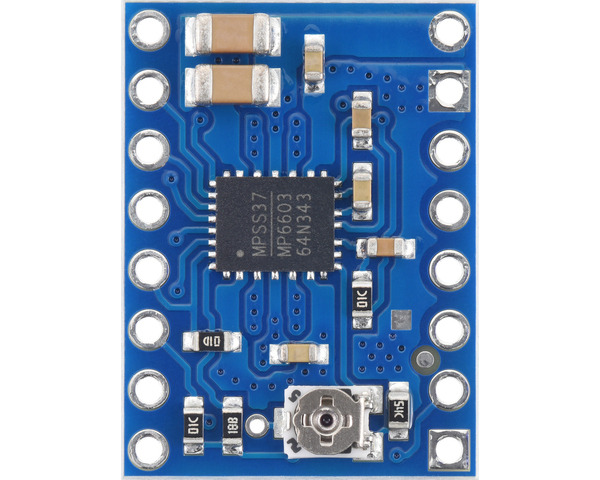

MP6603 Stegmotordrivare. Modul för styrning av bipolära stegmotorer med enkel step- och riktstyrning. Kortet bygger på MP6603-kretsen från Monolithic Power Systems. Erbjuder stabil strömreglering samt mikrosteg upp till 1/8-steg för mjuk och exakt rörelse. Den breda drivspänningsområdet gör modulen lämplig för allt från laboratorieuppställningar till industriella rörelsesystem.
Justerbar strömbegränsning möjliggör optimering efter motor och applikation. Inbyggd regulator eliminerar behovet av separat logikmatning. Kompatibel med 3.3 och 5 V logik gör integration enkel med vanliga mikrokontrollerplattformar. Formfaktor och anslutningar är kompatibla med A4988-baserade kort, vilket underlättar uppgraderingar i befintliga installationer.
Skyddsfunktioner som övertemperaturskydd, överströmsskydd, kortslutningsskydd samt över- och underspänningsskydd bidrar till robust drift även i krävande miljöer.
Specifikationer:
- Drivkrets: MP6603
- Mikrosteg: Fullsteg, halvsteg, 1/4-steg, 1/8-steg
- Styrgränssnitt: Step och direction
- Matningsspänning (motor): 8 till 55 V
- Märkström (kontinuerlig per fas): 2 A utan extra kylning
- Toppström per fas: Upp till 4 A
- Logiknivåer: 3.3 och 5 V
- Inbyggd regulator: Ja
- Justerbar strömbegränsning: Ja

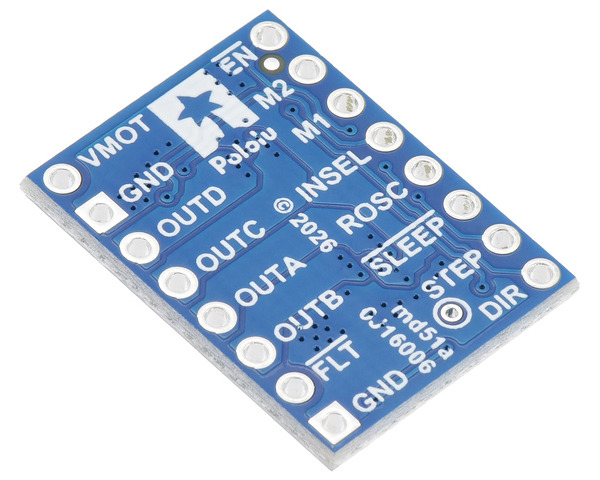

- Formfaktor: A4988-kompatibel pinout
