Produktbeskrivning

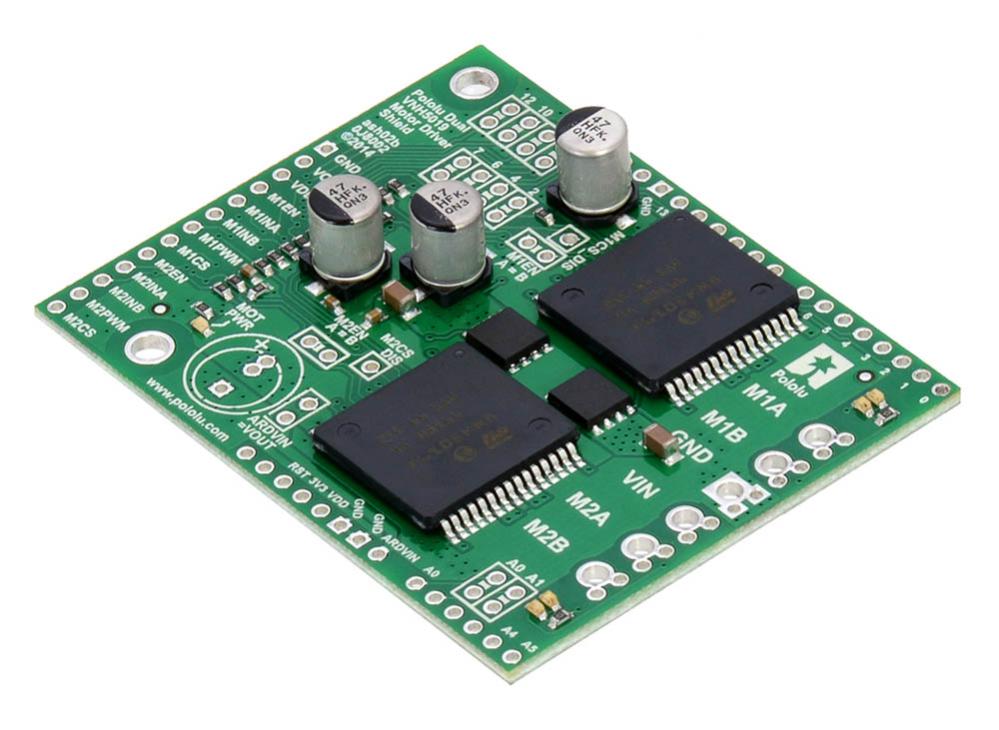

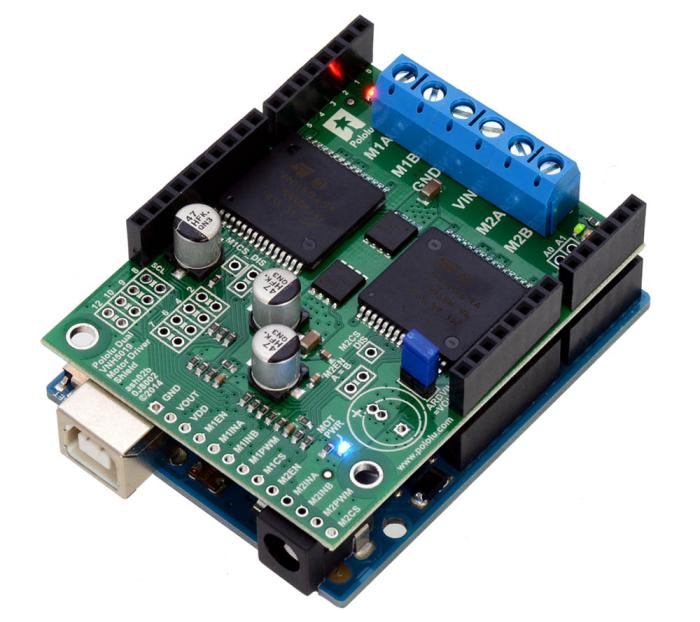

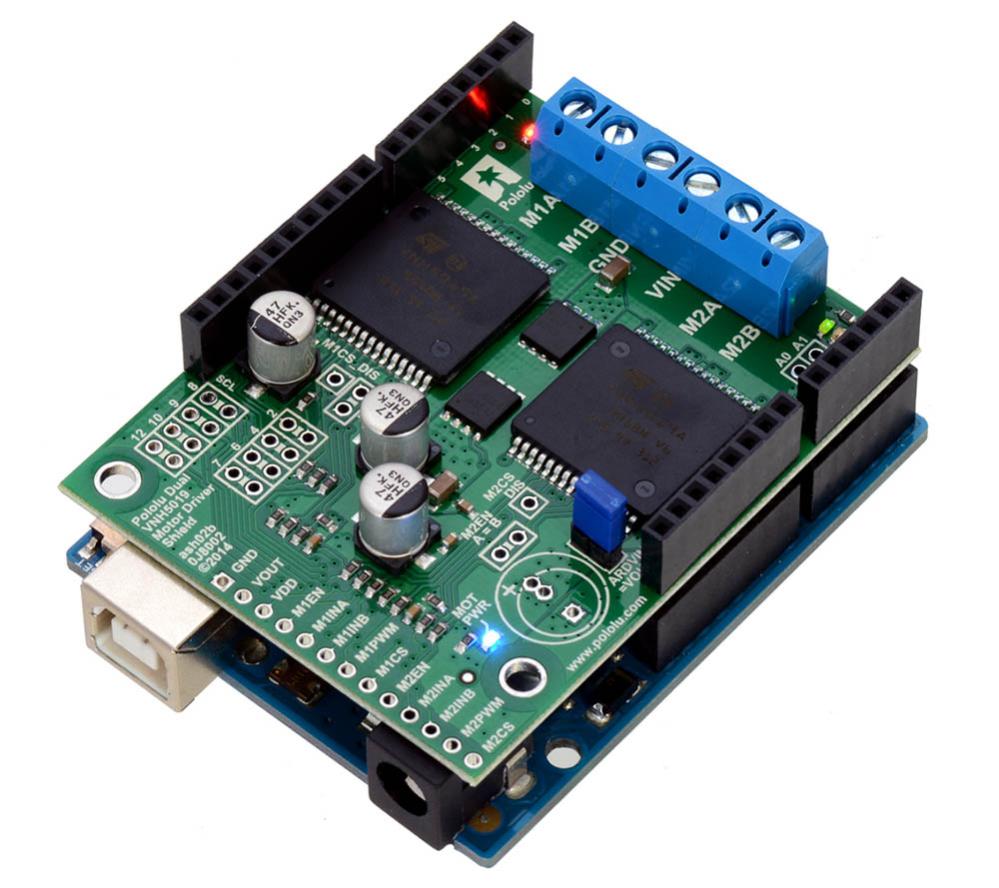

Pololu Dual VNH5019 Motor Driver Shield för Arduino R3/R4 är ett motordrivarkort för styrning av två borstade DC-motorer. Kortet är baserat på två VNH5019-motordrivare från ST och har stöd för drivspänningar från 5.5 till 24 V. Varje kanal kan leverera upp till 12 A kontinuerligt (30 A topp), eller så kan båda kanalerna parallellkopplas för att driva en motor med upp till 24 A kontinuerligt (60 A topp). Kortet har strömavkänning, stöd för PWM upp till 20 kHz samt skydd mot omvänd polaritet. Arduino-bibliotek finns tillgängligt för snabb integration.
Specifikationer:
- Motordrivarkrets: 2 × VNH5019
- Motortyp: Borstade DC-motorer
- Antal kanaler: 2
- Drivspänning: 5.5–24 V DC
- Ström (max): 12 A per kanal (kontinuerligt)
- Toppström: 30 A per kanal
- Parallellkoppling av kanaler: Ja, upp till 24 A kontinuerligt / 60 A topp för en motor
- PWM-frekvens (max): 20 kHz
- Strömavkänning: 0.14 V/A
- Logiknivå: Kompatibel med 3.3 V och 5 V
- Skydd mot omvänd polaritet: Ja
- Dimensioner: 65 × 51.3 × 9.7 mm

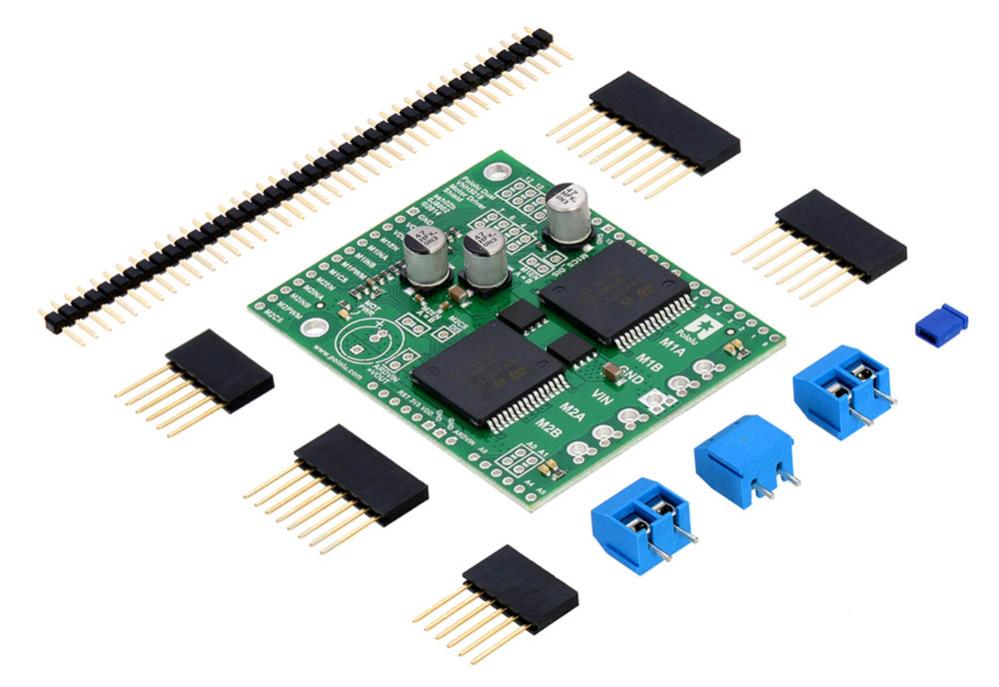

- Levereras med: Stiftlister och skruvplintar (ej förmonterade)
