Produktbeskrivning

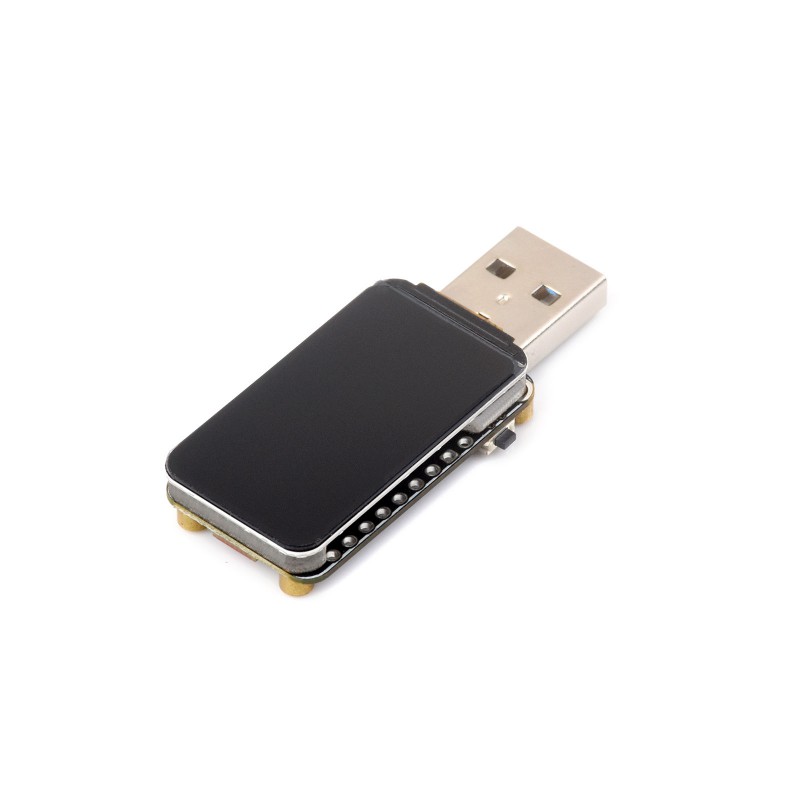

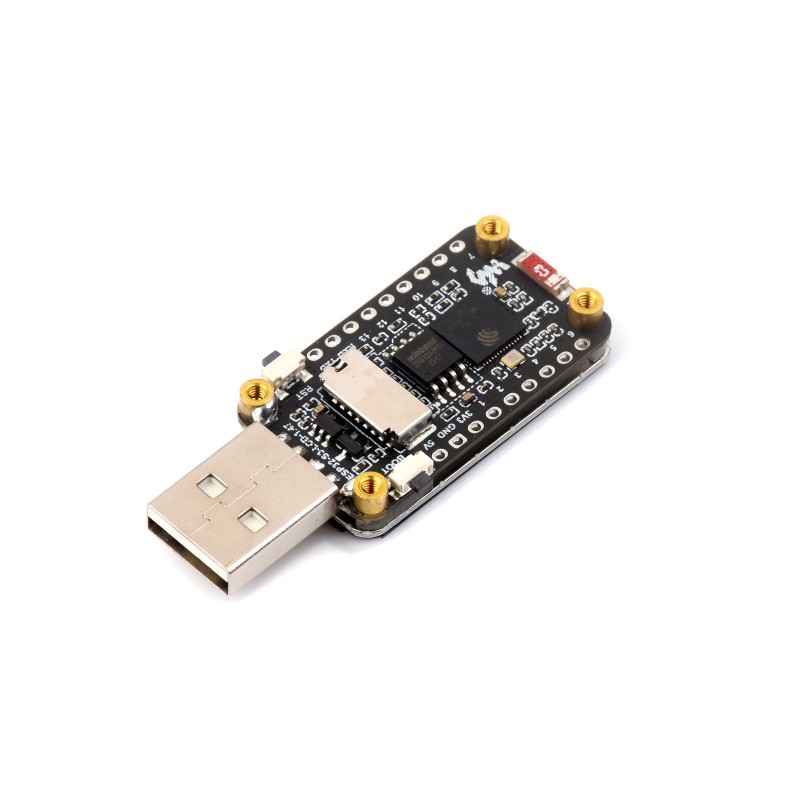

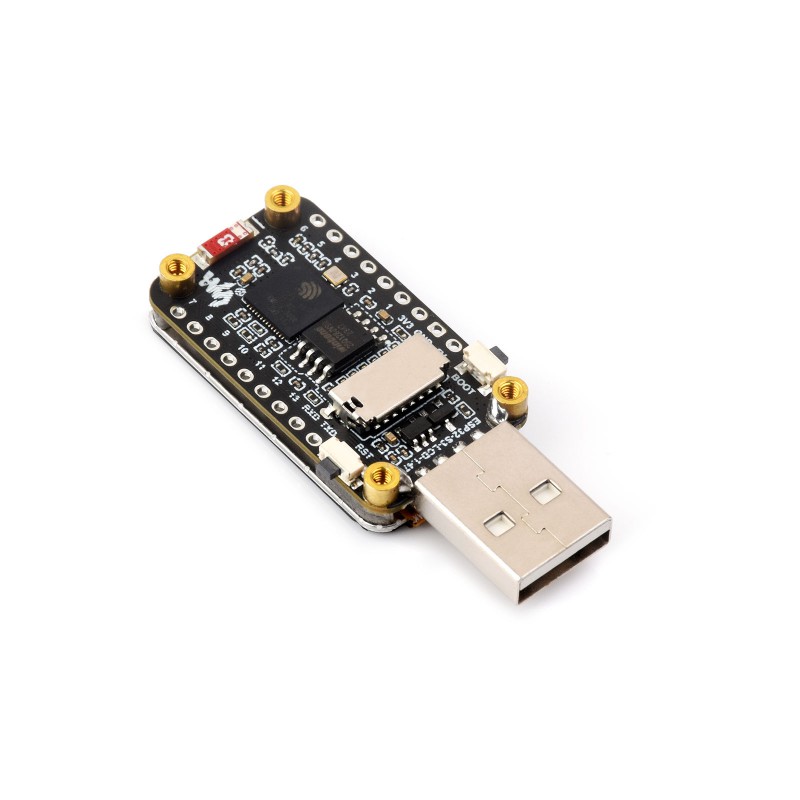

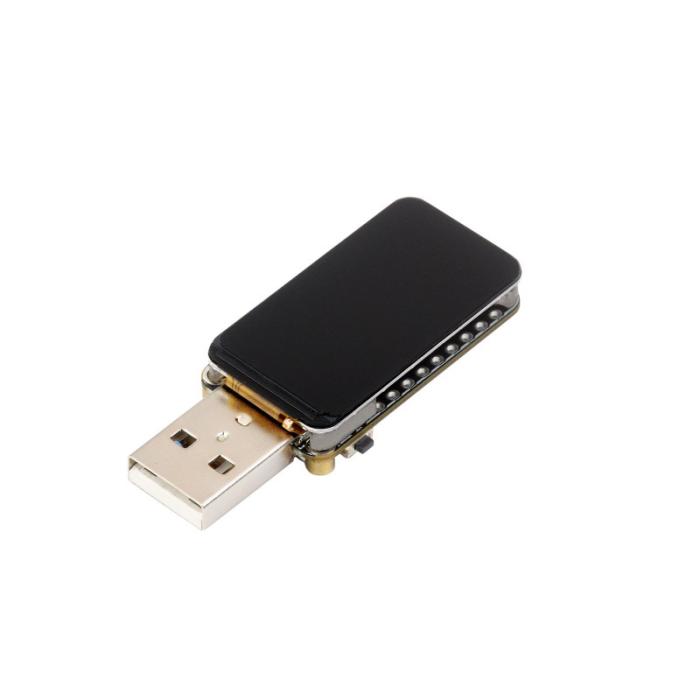

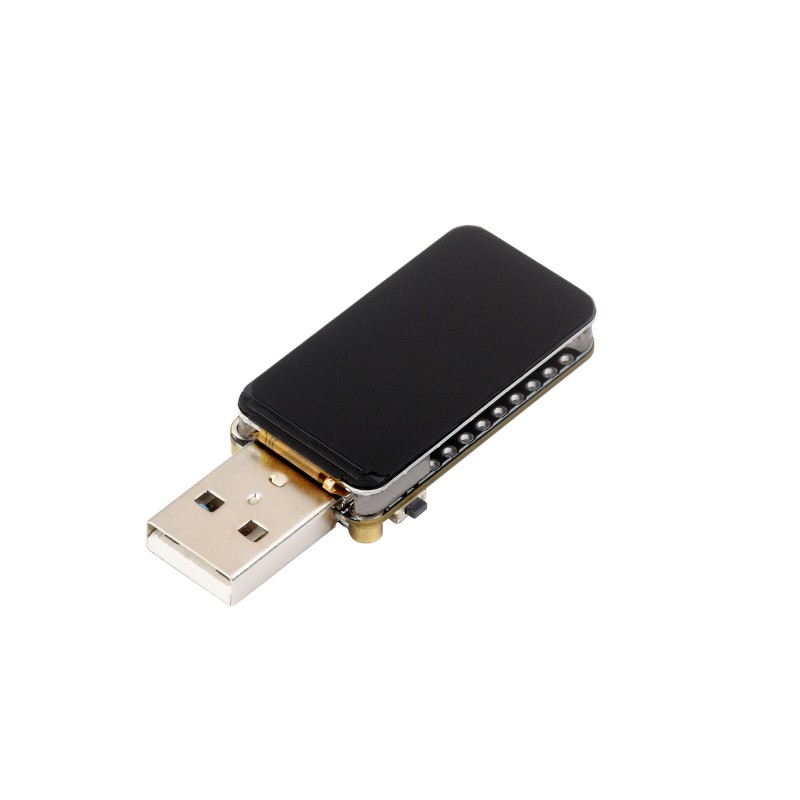

ESP32-S3-LCD-1.47 är ett kompakt utvecklingskort med display i form av USB-sticka. Kortet stöder 2.4GHz WiFi och Bluetooth 5 BLE och är anpassat för HMI, GUI och IoT-projekt. Displayen använder ST7789-drivkrets och stöder grafikbibliotek som LVGL (Light and Versatile Graphics Library). Kortet har integrerat Flash-minne och PSRAM, microSD-kortplats, RGB-LED samt USB-A för strömförsörjning, USB-kommunikation och firmware-nedladdning. Utvecklingsresurser och exempel för Arduino IDE och ESP-IDF finns tillgängliga.
Specifikationer:
- Processor: ESP32-S3R8
- CPU: Xtensa 32-bit LX7 dual-core
- Klockfrekvens: Upp till 240 MHz
- Trådlös kommunikation: 2.4GHz WiFi 802.11 b/g/n och Bluetooth 5 BLE
- Bluetooth-funktioner: Bluetooth LE och Bluetooth Mesh
- Antenn: Inbyggd PCB-antenn
- SRAM: 512KB
- ROM: 384KB
- Flashminne: 16MB
- PSRAM: 8MB

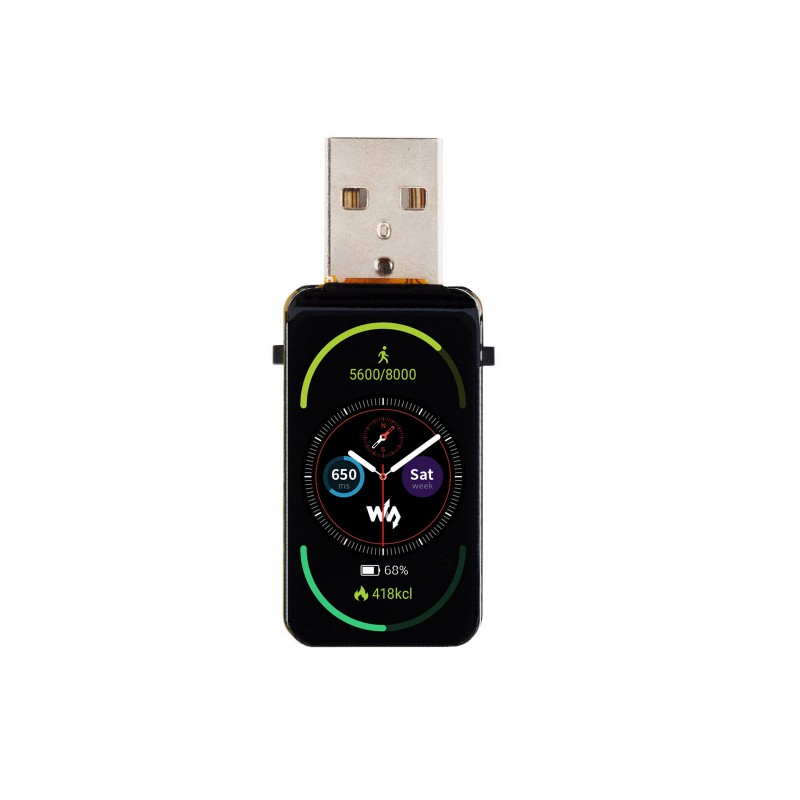

- Display: 1.47-tums TFT LCD
- Paneltyp: IPS
- Upplösning: 172x320 pixlar
- Färgdjup: 262K färger
- Displaydrivkrets: ST7789
- Displaygränssnitt: 3-tråds SPI
- USB: USB-A
- Drivs med: 3.3V, 5V eller från USB-A
- USB-funktioner: Strömförsörjning, USB-kommunikation och firmware-nedladdning
- Lagring: MicroSD-kortplats
- RGB-LED: WS2812 RGB LED
- Knappar: BOOT och RESET
- Spänningsregulator LDO: ME6217C33M5G, max 800 mA
- GPIO-expansion: Header för externa GPIO-anslutningar
- Programmering: Arduino IDE och ESP-IDF
- Grafikbibliotek: LVGL
- Exempelkod: Arduino och ESP-IDF
- Dimensioner: 36.37 x 20.32mm

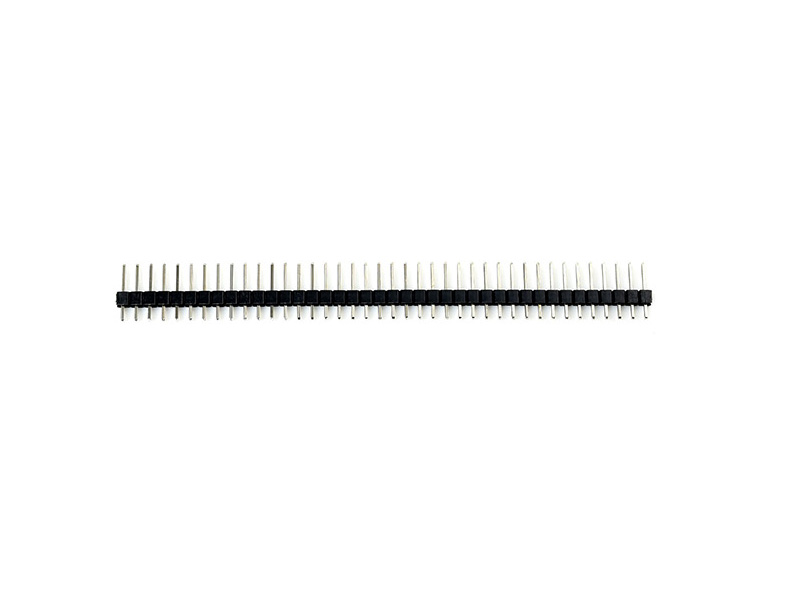

- Medföljande tillbehör: Stiftlister (ej förmonterade)
