Produktbeskrivning

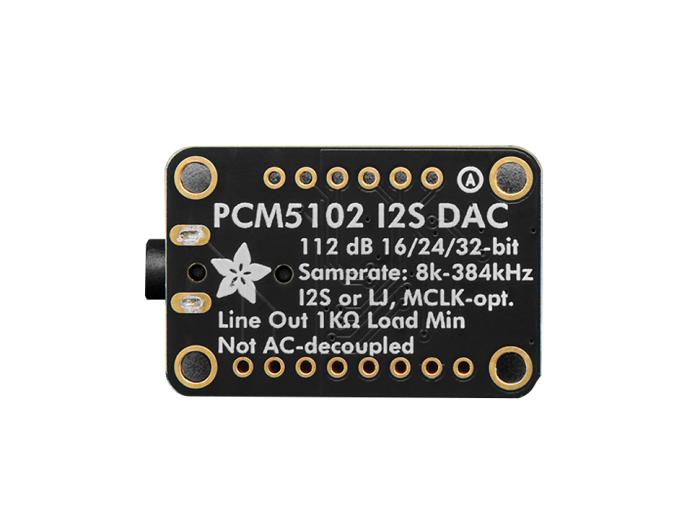

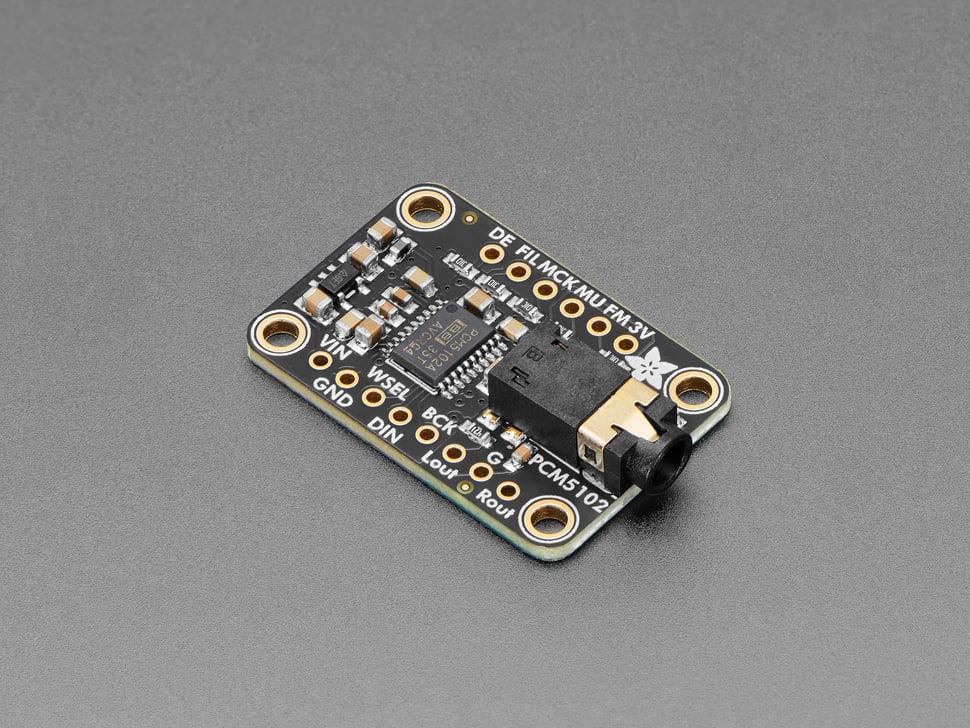

PCM5102 I2S DAC med linjenivåutgång är ett breakout-kort som omvandlar digitalt I2S-ljud till analog stereosignal med hög ljudkvalitet. Kortet är baserat på PCM5102-kretsen och är konstruerad för att leverera ren och tydlig ljudåtergivning utan behov av extern klocksignal eller komplex konfiguration — det räcker att mata in I2S-data så fungerar det direkt.

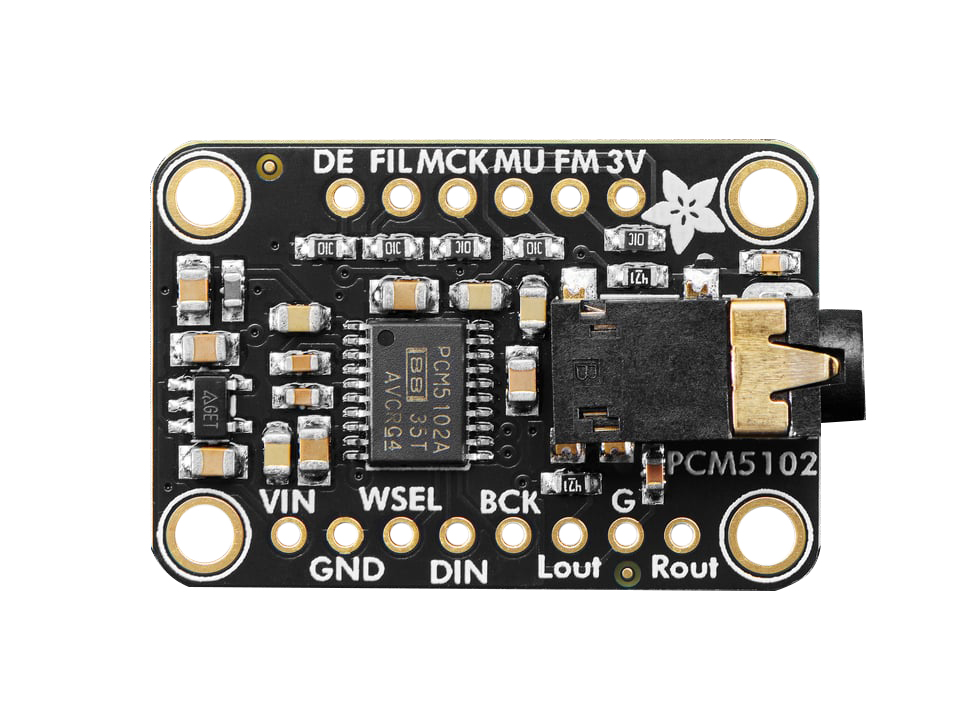

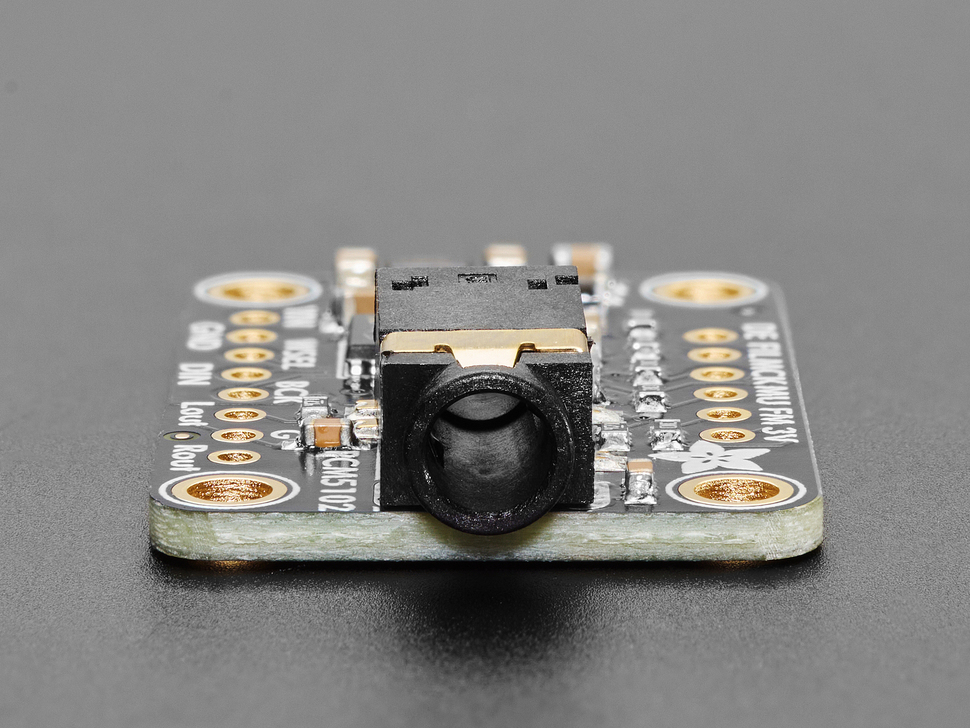

Modulen drivs med 3 till 5 V och ansluts via signalerna BCLK, WSEL och DIN. Den känner automatiskt av ljudformatet och stödjer flera bitdjup, vilket gör den lämplig för projekt med mikrokontrollers, enkortsdatorer eller andra system som genererar digitalt ljud. Ljudet finns tillgängligt via 3.5 mm kontakt eller lödpads och är avsett som linjenivåsignal till förstärkare eller ljudsystem. Lämplig kabel för anslutning till förstärkare, t.ex: 41032934

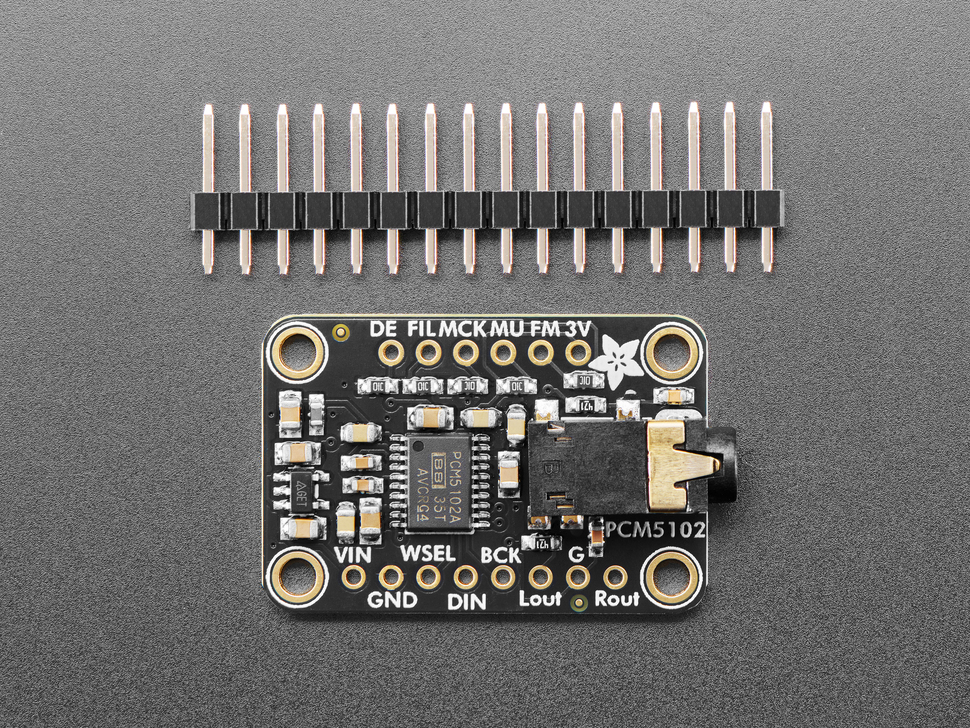

Breakout-kortet har även extra pinnar för funktioner som mute, filterinställning och de-emphasis för 44.1 kHz ljud. Levereras med stiftlist (ej förmonterad) för användning med kopplingsdäck eller egen montering i projekt.
Specifikationer:
- DAC-krets: PCM5102
- Funktion: Digital till analog omvandlare för stereo I2S-ljud
- Signal-brusförhållande: 112 dB
- Gränssnitt: I2S (BCLK, WSEL, DIN)
- Ljudformat: 16, 24 eller 32 bit (automatisk detektion)
- Drivspänning: 3 till 5 V
- Logiknivå signaler: 3.3 V
- Utgång: Linjenivå stereo via 3.5 mm hona eller lödpads
- Konfiguration: Stöd för mute, filterval och de-emphasis
- Belastning: Avsedd för ≥1 kohm (kopplas till RCA-ingång på förstärkare, ej till hörlurar)
