Produktbeskrivning
A4988 är en kompakt och mångsidig stegmotordrivare. Modulen används ofta i 3D-skrivare, CNC-maskiner och andra inbyggda system där exakt positionering är viktigt. Med inbyggd mikrostegring och strömreglering kan den driva bipolära stegmotorer med hög precision och enkel styrning via endast två signaler (STEP och DIR).
Drivkretsen innehåller en intern translator vilket innebär att komplex sekvensering av spolar hanteras automatiskt. Det gör implementationen betydligt enklare jämfört med diskreta lösningar. A4988 stödjer flera mikrosteglägen, vilket möjliggör både hög upplösning och mjukare gång beroende på applikation.
Modulen har justerbar strömbegränsning via potentiometer, vilket gör det möjligt att anpassa märkströmmen efter motorn och därmed skydda både drivare och last. Den är dessutom utrustad med skyddsfunktioner som överströmsskydd, övertemperaturskydd och kortslutningsskydd.
Tack vare sitt standardiserade format (ofta kallat StepStick) är modulen kompatibel med många styrkort och anpassad för kopplingsdäck eller direkt montering i sockel. Den lämpar sig väl för både prototypbyggen och färdiga system.

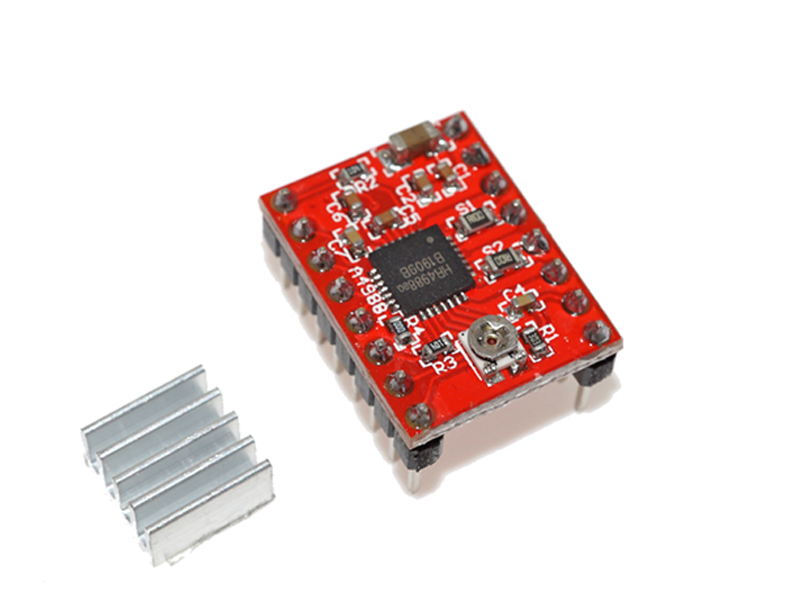

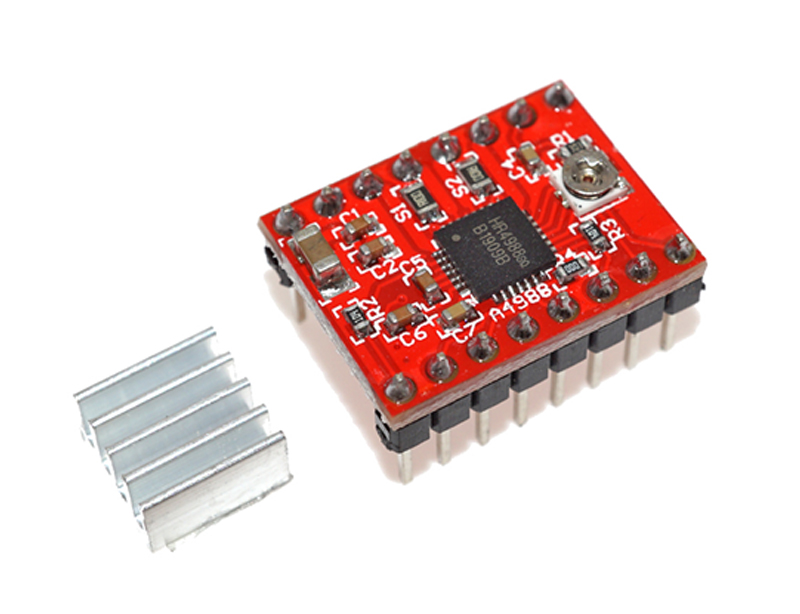

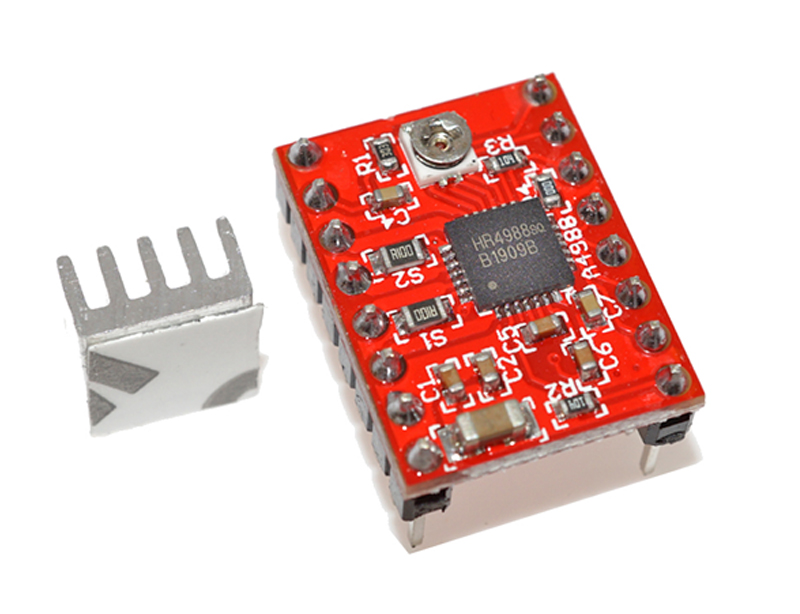

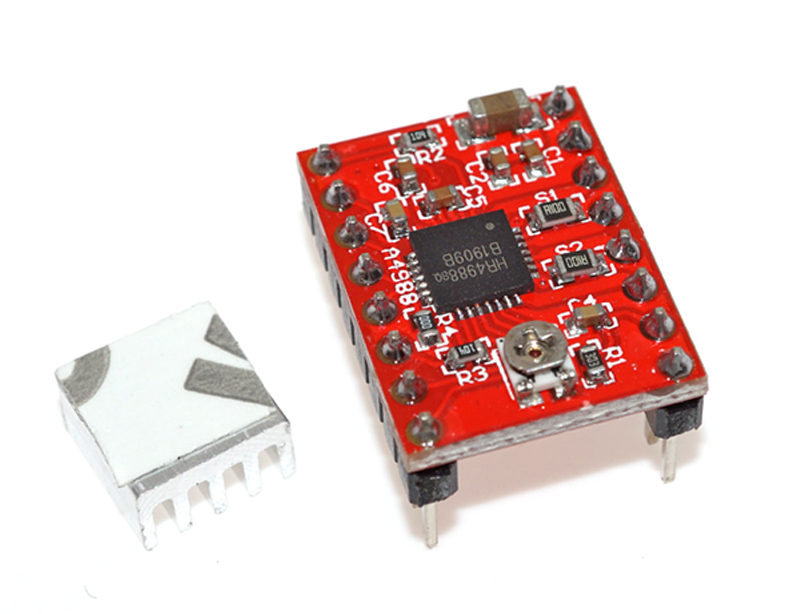

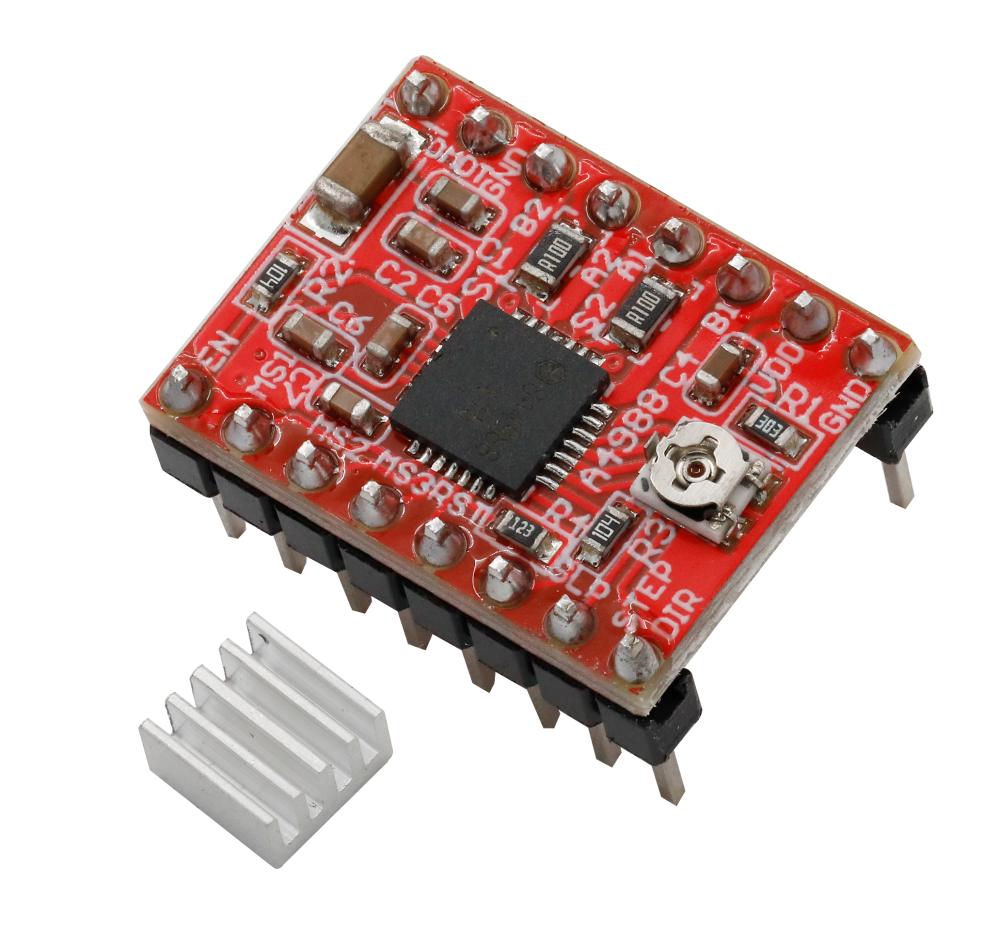

Levereras med förmonterade stiftlister och kylfläns.
Specifikationer:
- Matningsspänning (motor): 8–35 V
- Logiknivå: 3 - 5.5 V
- Märkström (max): upp till 2 A per fas (med kylning)
- Mikrostegring: full, 1/2, 1/4, 1/8, 1/16 steg
- Styrsignaler: STEP och DIR
- Skydd: överström, övertemperatur, kortslutning
- Strömreglering: justerbar via potentiometer
- Utgångstyp: bipolär stegmotor (DMOS full-bridge)
