Produktbeskrivning

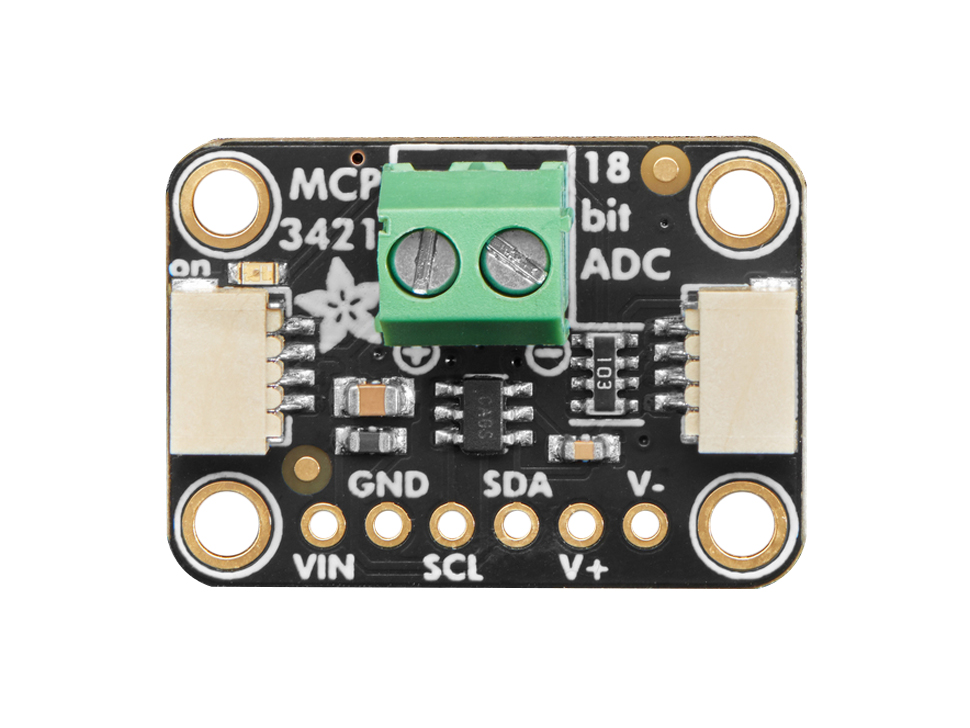

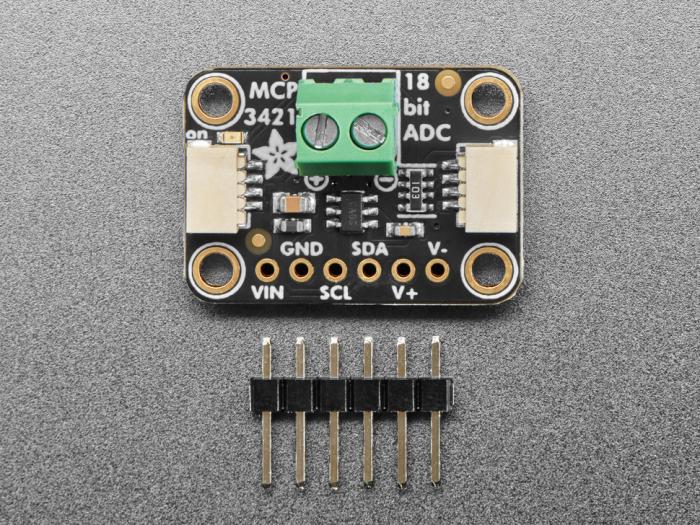

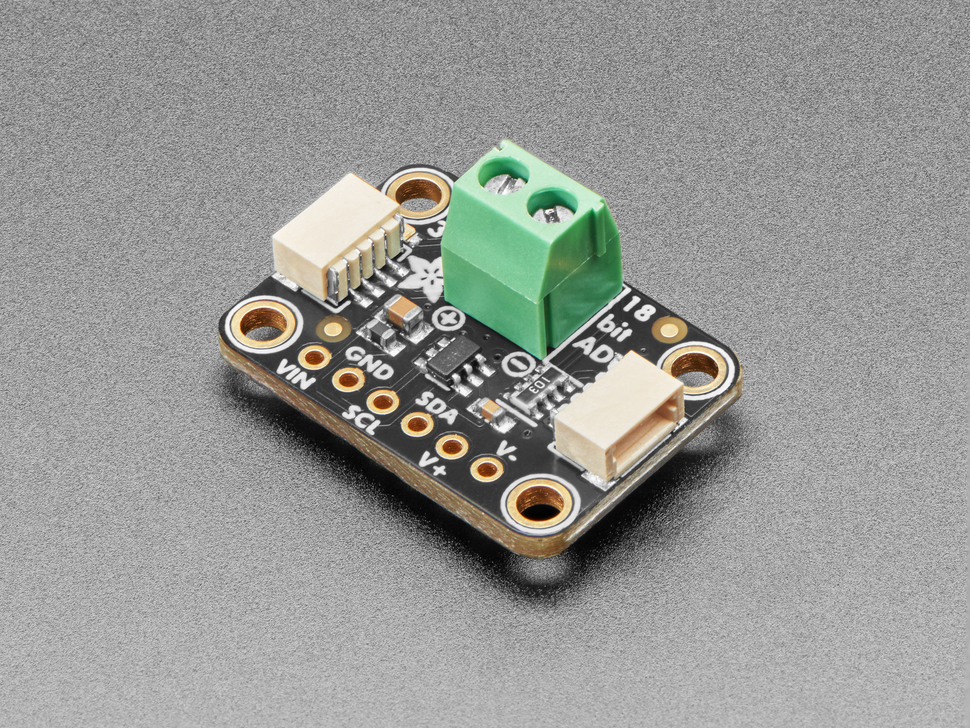

Högupplöst analog-till-digital-omvandlare för applikationer där små signalvariationer behöver mätas med hög noggrannhet. Modulen använder en 18-bitars sigma-delta-ADC med differentiella ingångar, programmerbar förstärkning och inbyggd precisionsreferens. Det gör den lämplig för sensorer som t.ex. töjningsgivare, trycksensorer och termoelement. Kommunikation sker via I2C. Kortet har två Qwiic-kontakter för snabb anslutning utan behov av lödning. För användning med kopplingsdäck medföljer stiftlist (ej förmonterad).
Den valbara upplösningen från 12 till 18 bitar gör det möjligt att balansera mellan mätupplösning och samplingshastighet. Färdiga bibliotek finns och förenklar integration med mikrokontrollers och utvecklingskort.
Specifikationer:
- Upplösning: 12 till 18 bitar
- Antal kanaler: 1
- Samplingshastighet: 240 SPS (12 bit), 60 SPS (14 bit), 15 SPS (16 bit), 3.75 SPS (18 bit)
- Driv- och logikspänning: 3.3 V
- Gränssnitt: I2C (adress 0x68)

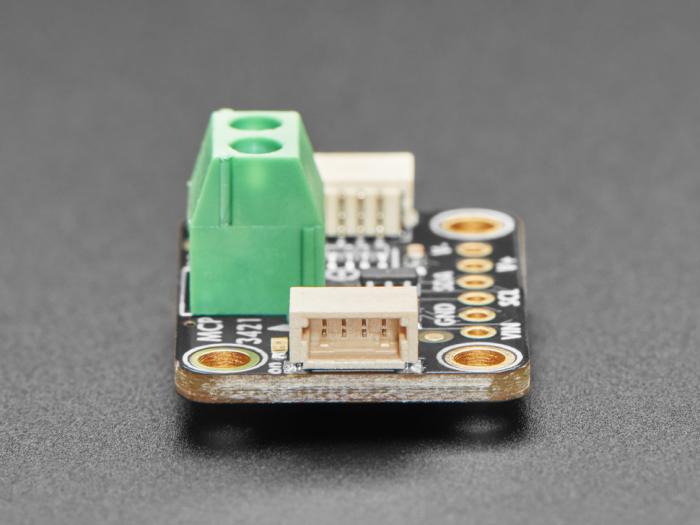

- Kontakter: 2x Qwiic
- Ingångstyp: Differentiell
- Ingångsområde: 0 till 2,048 V differentiellt
- Programmerbar förstärkning (PGA): 1x, 2x, 4x, 8x
- Referensspänning: 2,048 V ±0,05 %
- Dimensioner: 25.4 x 18.8 x 12.3 mm
