Produktbeskrivning

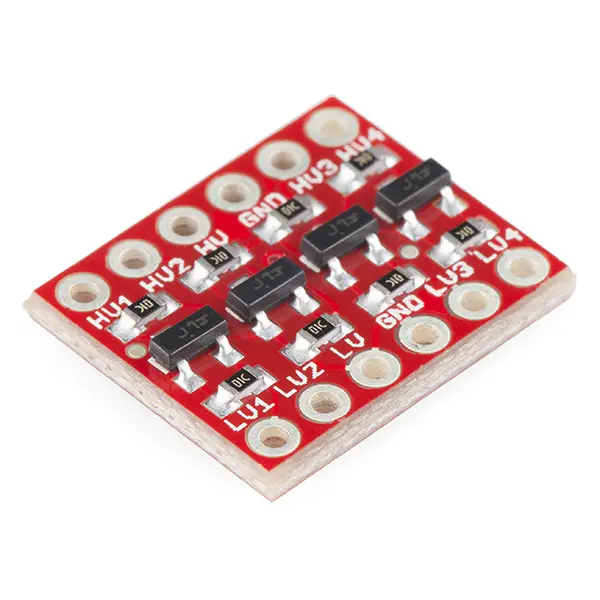

SparkFun bi-direktionell nivåomvandlare för säker nivåanpassning mellan exempelvis 3.3V- och 5V-system. Modulen kan både sänka och höja logiknivåer samtidigt på samma kanal och lämpar sig för bland annat I2C, SPI, UART och 1-wire. Konstruktionen är baserad på BSS138 MOSFET-transistorer och fungerar även med 1.8V- och 2.8V-system. Levereras med stiftlist (ej förmonterad).
Specifikationer:
- Kanaler: 4
- FET: 4x BSS138
- Låg sida: 1.8 till 3.3V
- Hög sida: Upp till 5V
- Riktning: Bi-direktionell
- Gränssnitt: I2C, SPI, UART, 1-wire
- Anslutningar: HV, LV, GND samt 4x hög/låg-signalkanaler
- Montering: Genomgående hål
- Dimensioner: 16 x 13.3 mm
