AD-omvandlare 4-kan 12-bit I2C QWIIC

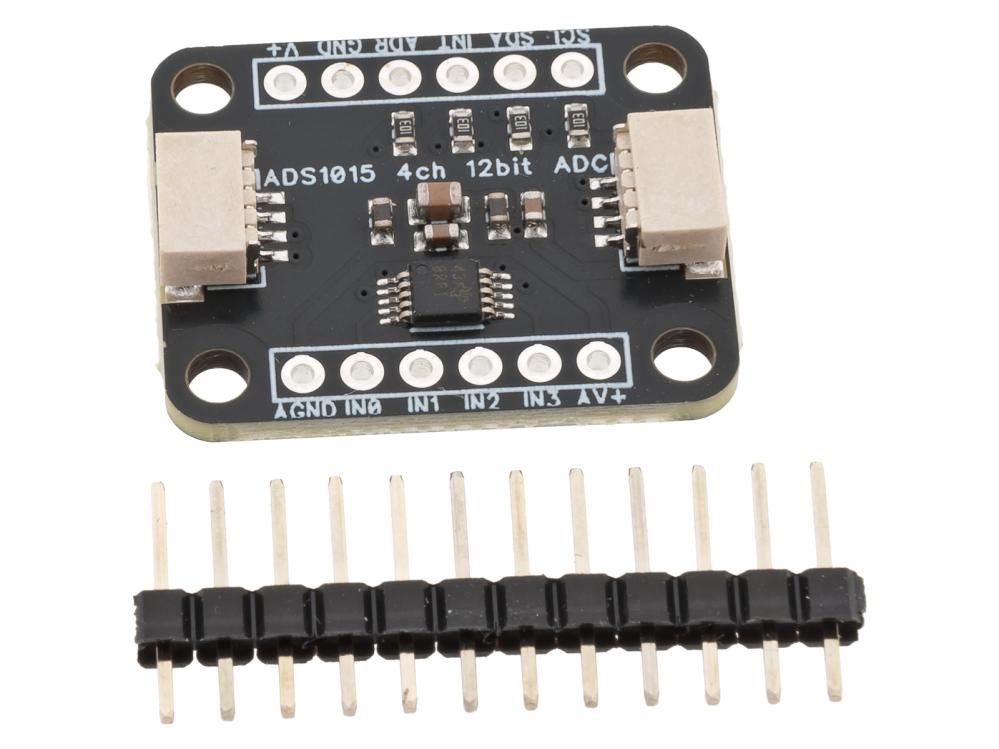

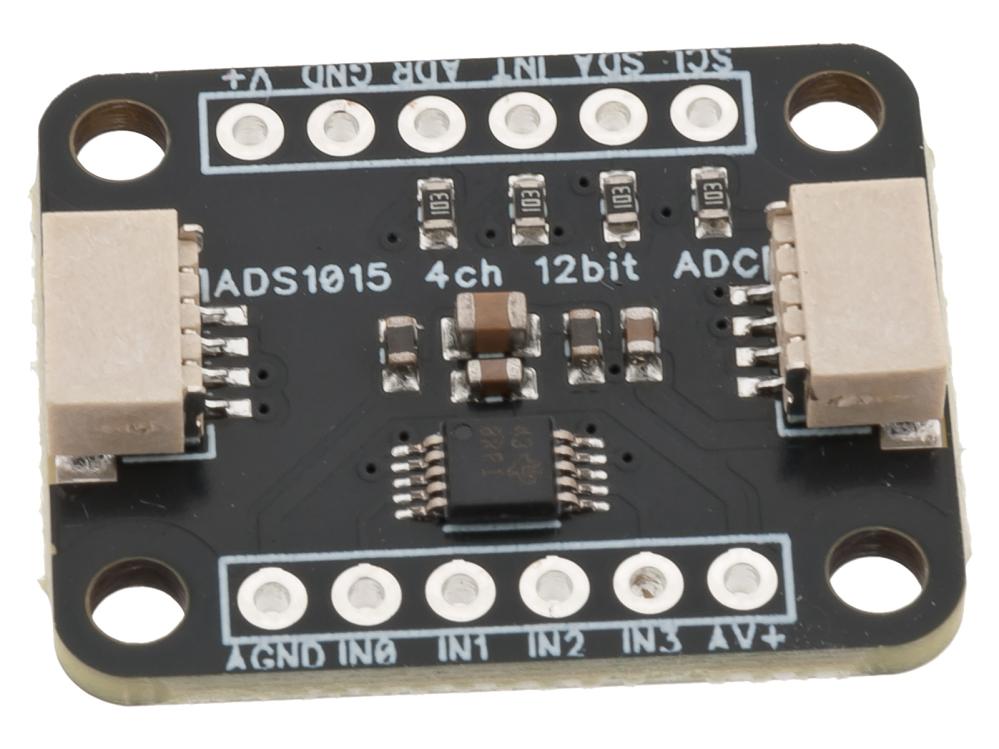

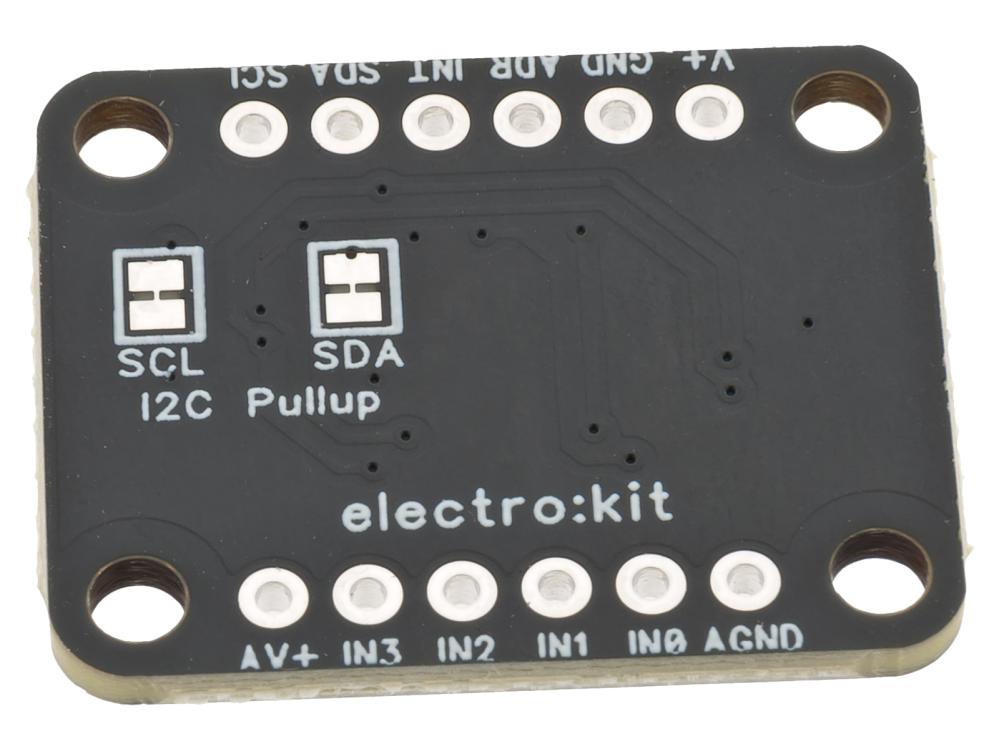

12-bitars AD-omvandlar-modul med fyra kanaler, tillverkad av Electrokit. Modulen bygger på Texas Instruments krets ADS1015 som är en kompakt analog-till-digital-omvandlare. Den erbjuder fyra analoga ingångar med 12-bitars upplösning och kommunikation via I2C (Qwiic). En idealisk AD-omvandlare för mikrokontroller som Arduino, ESP32 eller Raspberry Pi. Modulen har en integrerad programmerbar förstärkare (PGA) som möjliggör noggranna mätningar även vid låga insignaler. Den kan konfigureras för att mäta fyra signaler mot jord (single-ended) eller två differentiella par. Anslutning görs med Qwiic (två kontakter finns på kortet), medföljande stiftlist eller lödning av sladdar direkt till kortet. Alla anslutningar är även lättillgängliga via 2.54 mm standardraster, anpassat för kopplingsdäck och prototypkort. Förbättrad signalkvalitet uppnås genom filtrering med ferritpärlor och avkopplingskondensatorer på analoga matningar (AV+ och AGND). Pullup-motstånd på 10 kΩ är monterade för SDA, SCL, INT och ADR. Dessa kan enkelt kopplas bort genom att skära av lödbryggor på baksidan av kretskortet. Det finns stöd för upp till fyra adresser (0x72 - 0x75) via ADR-pinnen.

Specifikationer:

• Matningsspänning: 2 - 5.5 VDC
• Strömförbrukning: 150 µA
• Upplösning: 12 bitar
• Samplingshastighet: 128 - 3300 sampel/sek
• Fullskaligt mätområde (PGA): ±0.256 V till ±6.144 V
• I2C-adresser: 0x73 (standard), 0x72, 0x74, 0x75

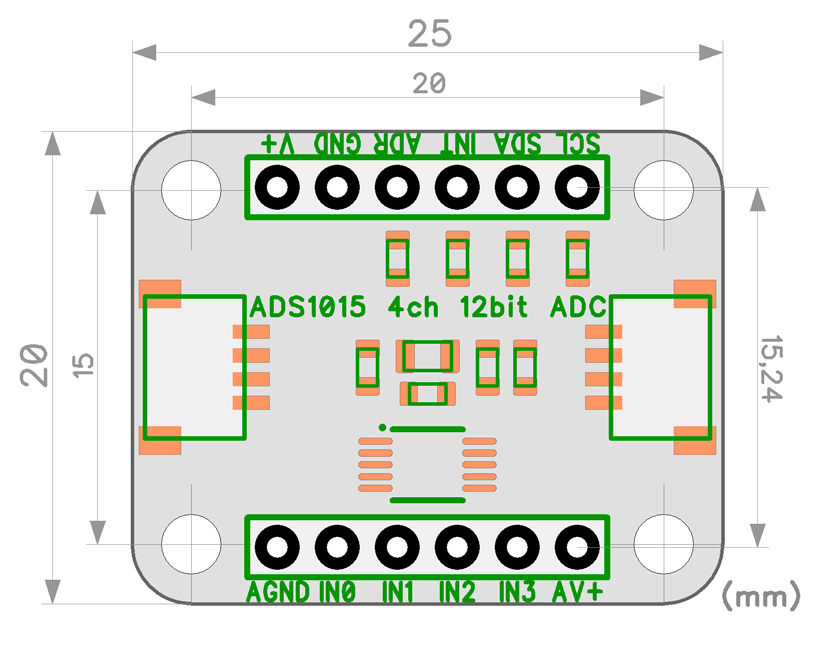

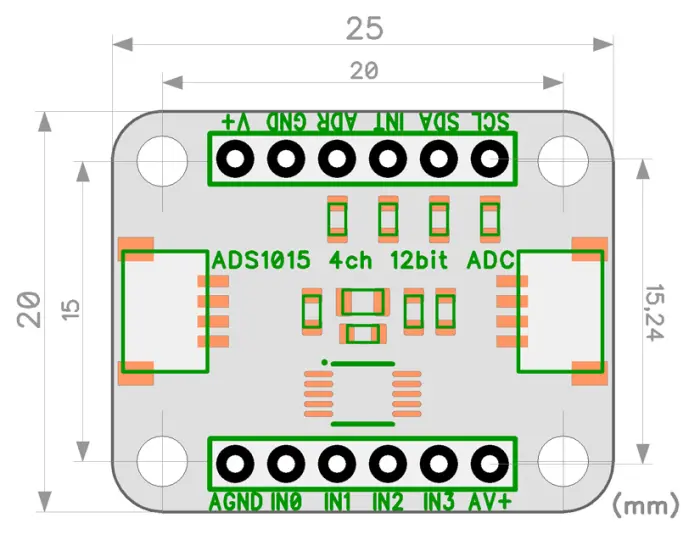

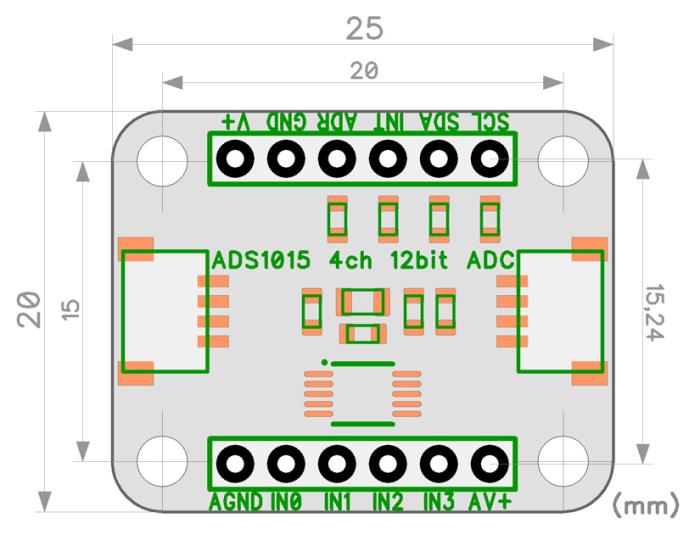

• Mått: 25 × 20 mm
• Monteringshål: c-c 20 x 15 mm, ø2.5 mm

Funktioner:

• Fyra analoga kanaler via I2C
• Integrerad förstärkare, komparator och referensspänning
• Enkel anslutning via dubbla Qwiic-kontakter
• Breadboardvänlig layout (2.54 mm rastermått)
