Produktbeskrivning

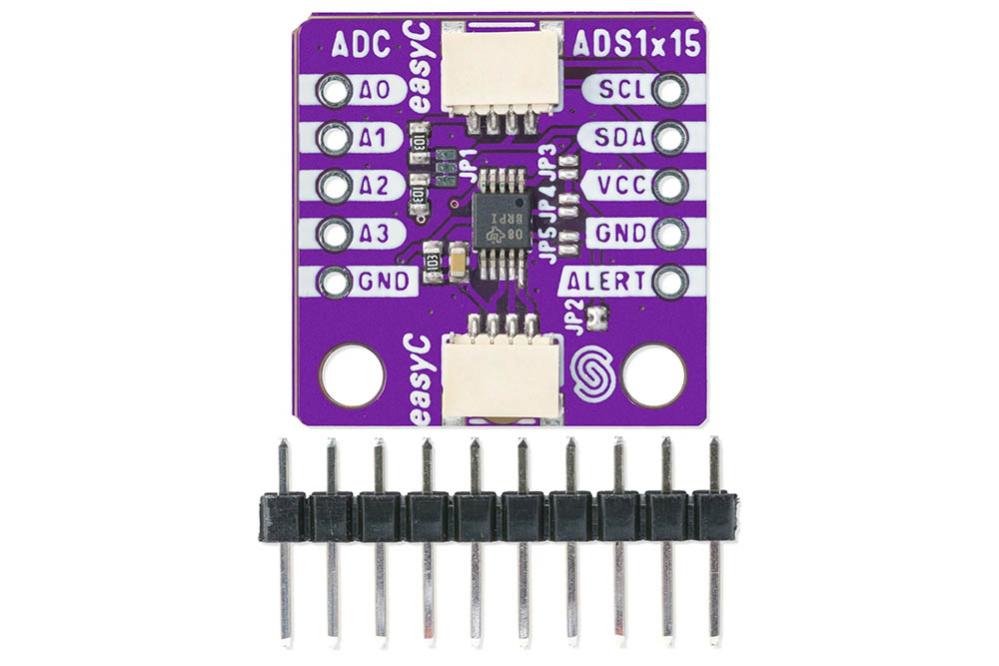

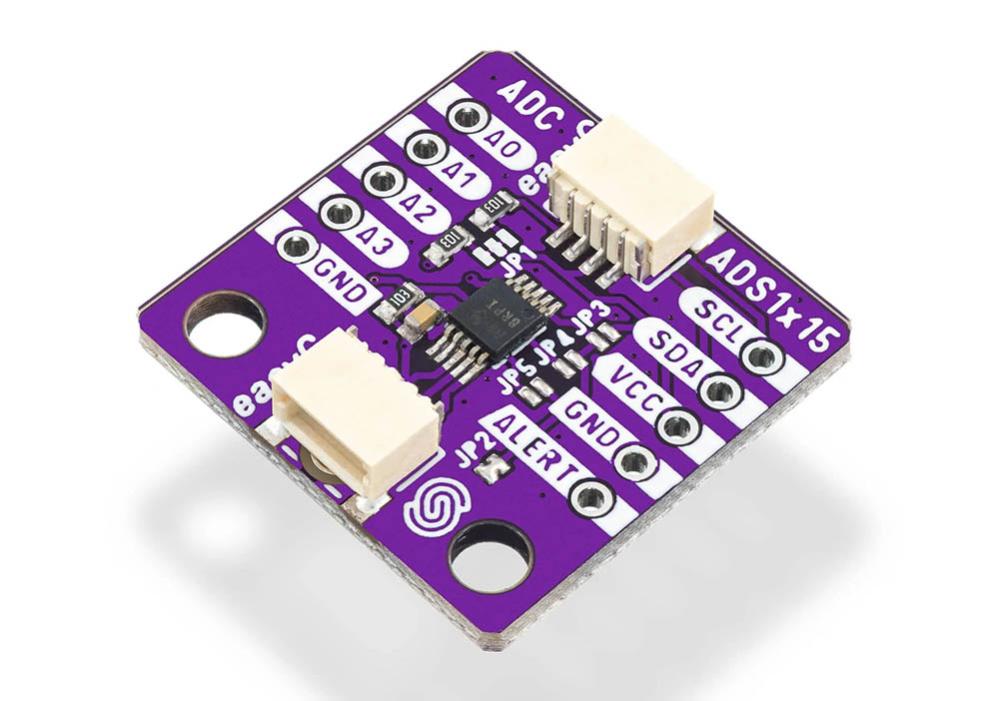

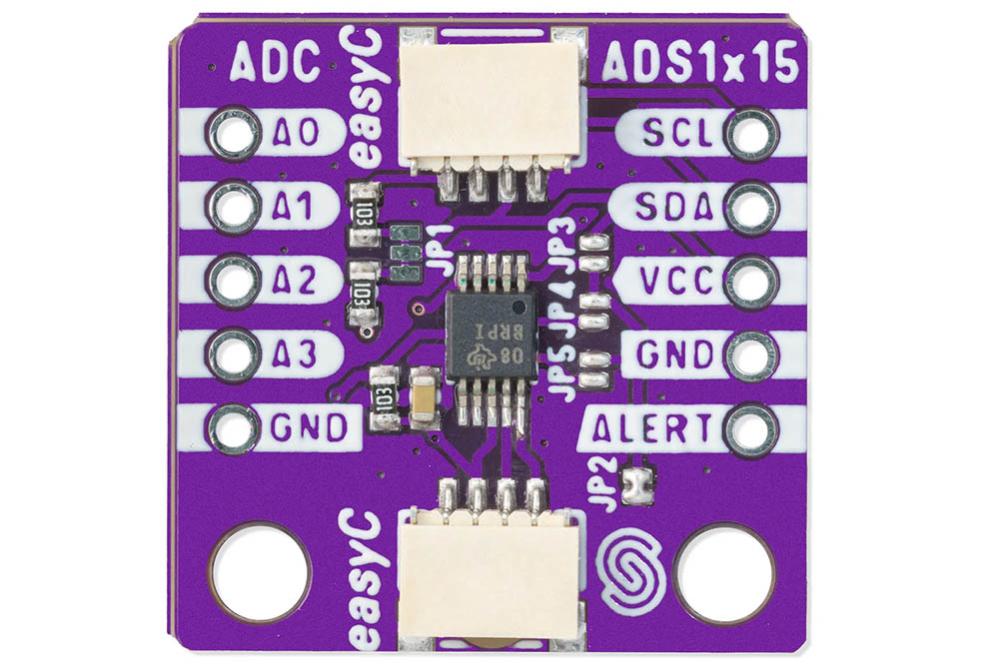

AD-omvandlarmodul baserad på Texas Instruments krets ADS1015. Med 12-bitars upplösning för noggrann omvandling av analoga signaler till digitala värden. Modulen lämpar sig för mikrokontroller som saknar inbyggd A/D-omvandlare eller när högre upplösning än den inbyggda omvandlaren önskas. Kommunikation sker via I2C och modulen är utrustad med fyra analoga ingångar som även kan användas som två differentiella ingångar.
ADS1015 har en inbyggd programmerbar förstärkare (PGA) som gör det möjligt att förstärka små insignaler före omvandlingen. Modulen är försedd med två Qwiic-kontakter för enkel anslutning via I2C.
Specifikationer:
- Typ: ADC-modul
- ADC-krets: ADS1015
- Upplösning: 12 bit
- Antal ingångar: 4 st (kan användas som 2 differentiella ingångar)
- Kommunikation: I2C

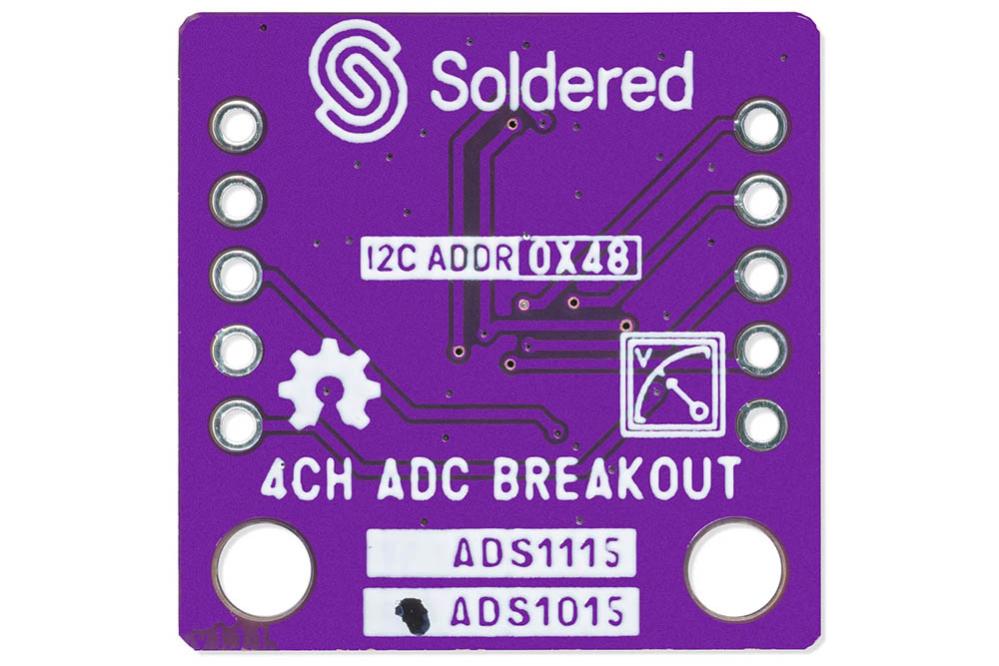

- I2C-adress: 0x48
- Programmerbar förstärkare (PGA): Ja
- Drivspänning: 2 - 5.5 V
- Logikspänning: 3.3 / 5V
- Anslutningar: 2x Qwiic eller I2C pin
- Dimensioner: 22 × 22 mm
- Levereras med: Stiftlist (ej förmonterad)
