Produktbeskrivning

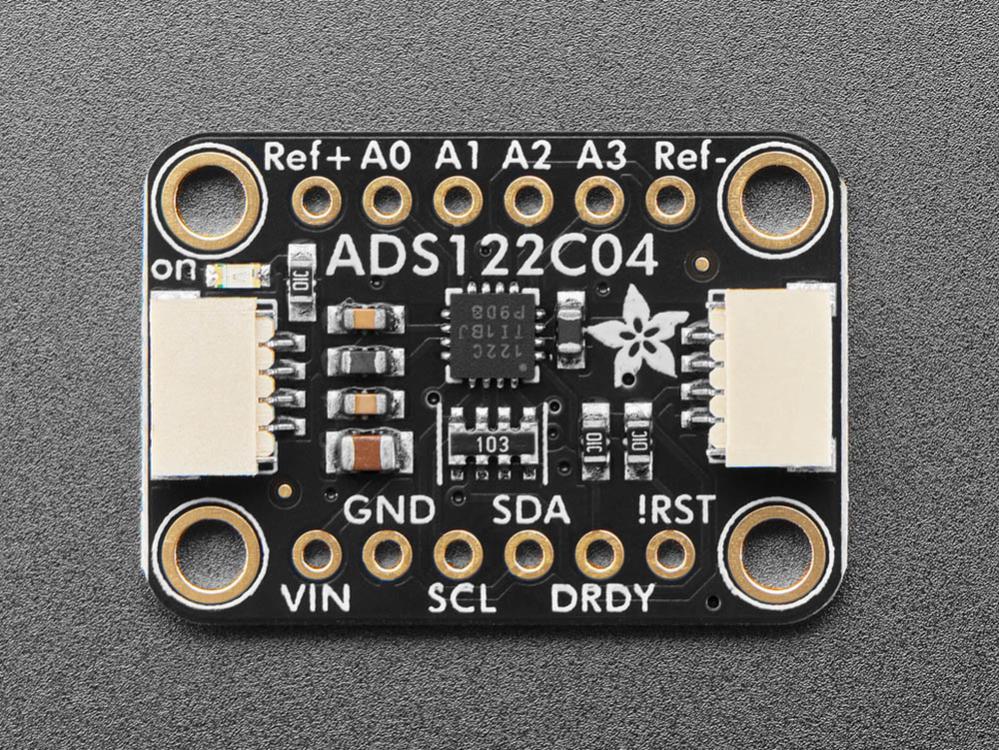

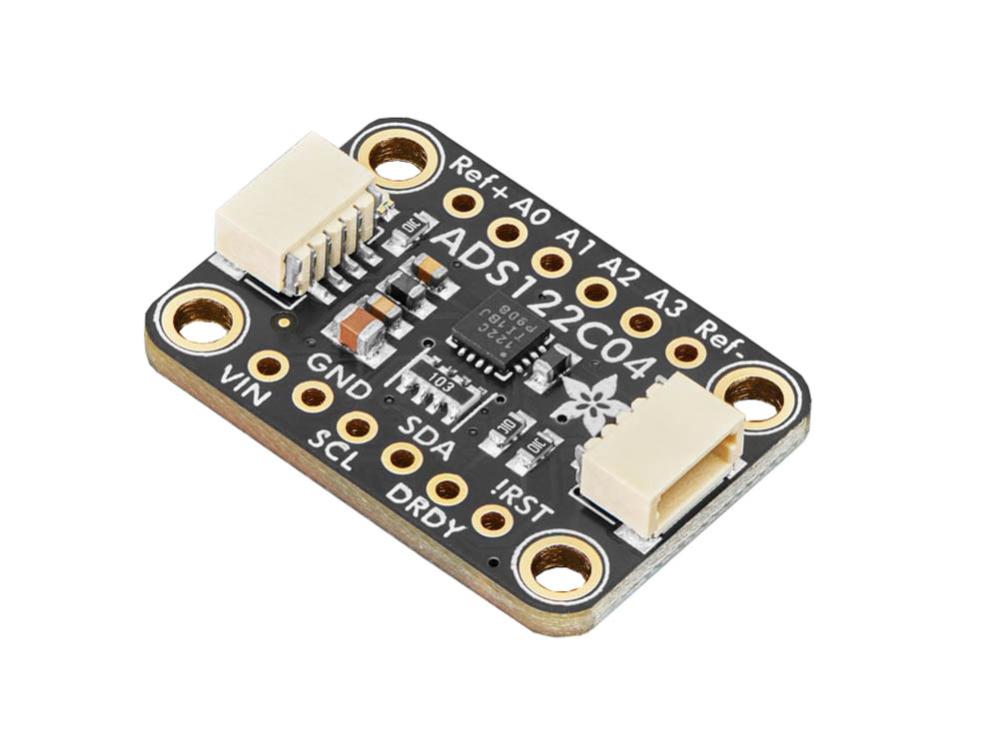

Adafruit ADS122C04 är en 24-bitars A/D-omvandlarmodul med fyra analoga ingångar och I²C-gränssnitt. Ingångarna kan användas som fyra single-ended eller två differentiella ingångar. Samplingshastigheten är programmerbar upp till 2 kSPS och den inbyggda förstärkaren kan ställas mellan 1 och 128 gånger.

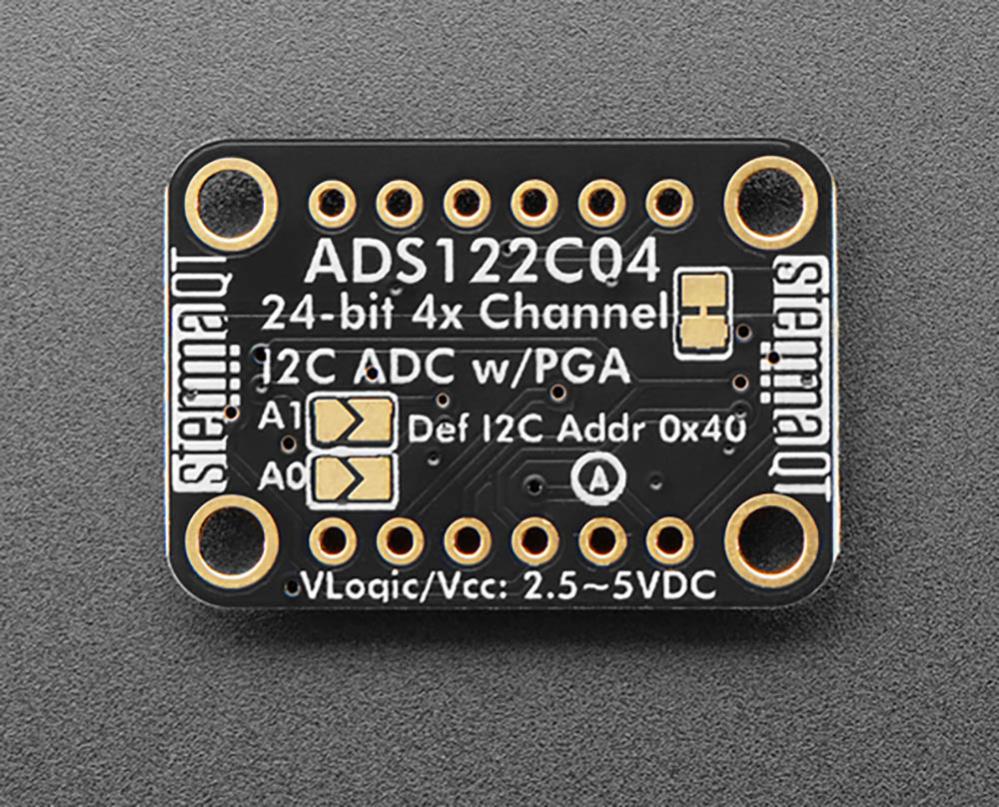

Modulen har intern 2.048 V referensspänning och temperatursensor samt anslutningar för extern positiv och negativ referensspänning. Två lödbyglar för val av adress, gör det möjligt att ansluta upp till fyra moduler på samma I²C-buss. Kortet är utrustat med två Qwiic-kontakter.
Specifikationer:
- Tillverkare: Adafruit
- Krets: Texas Instruments ADS122C04 (24-Bit ADC)
- Produktnummer: 6432
- Typ: A/D-omvandlarmodul
- Upplösning: 24 bit
- Effektiv upplösning: Upp till 20 bit
- Antal ingångar: 4 single-ended eller 2 differentiella
- Samplingshastighet: Upp till 2 kSPS
- Programmerbar förstärkning: 1–128x
- Drivspänning: 2.3–5.5 V
- Strömförbrukning, ADC-krets: 315 µA typ.
- Gränssnitt: I²C
- I²C-hastigheter: Standard-mode, Fast-mode och Fast-mode Plus
- Intern referensspänning: 2.048 V
- Referensens temperaturdrift: 5 ppm/°C typ.
- Intern oscillator: ±2 %
- Intern temperatursensor: ±0.5 °C typ.
- Programmerbara strömkällor: 10 µA–1.5 mA
- Anslutning: 2x Qwiic samt lödanslutningar

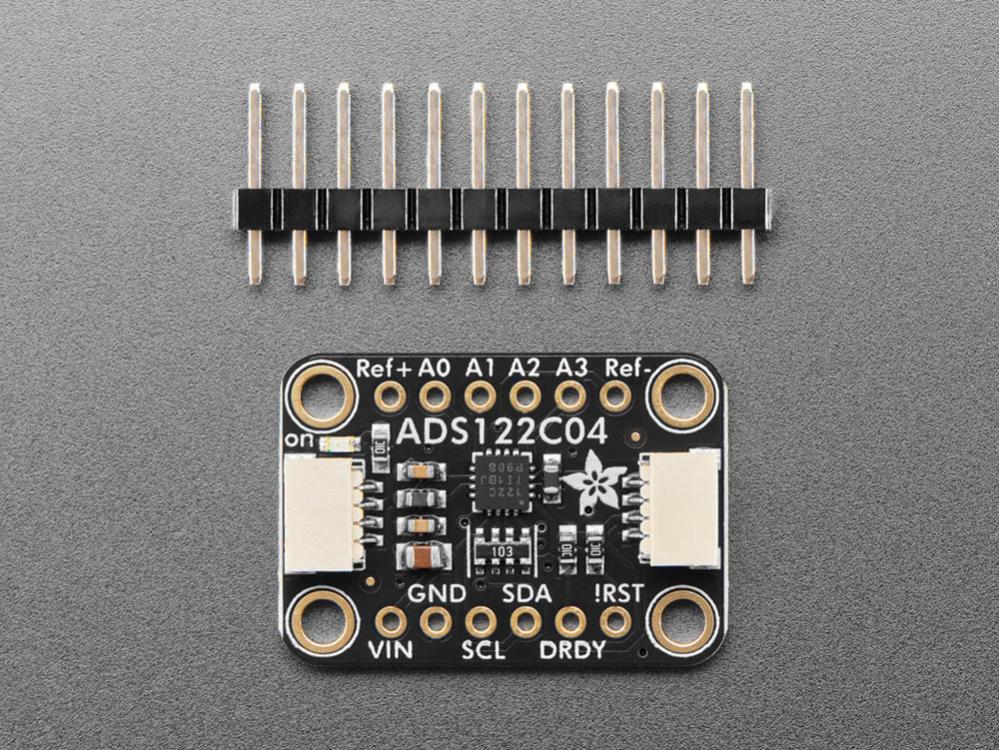

- Levereras med: Stiftlist (ej förmonterad)
- Dimensioner: 25.5 x 17.7 x 4.7 mm
