Produktbeskrivning

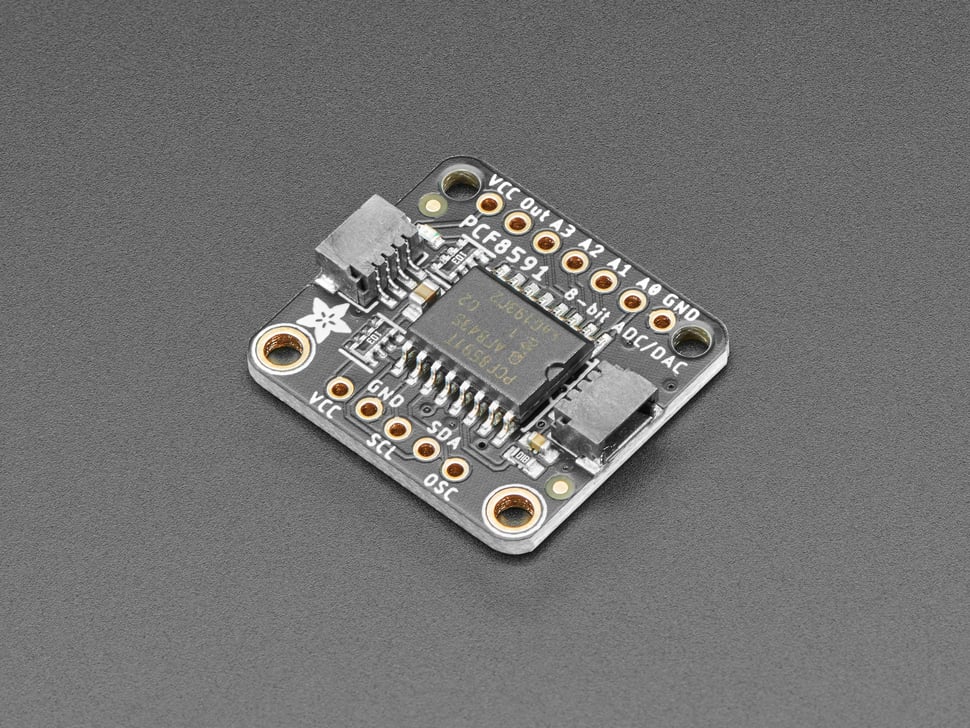

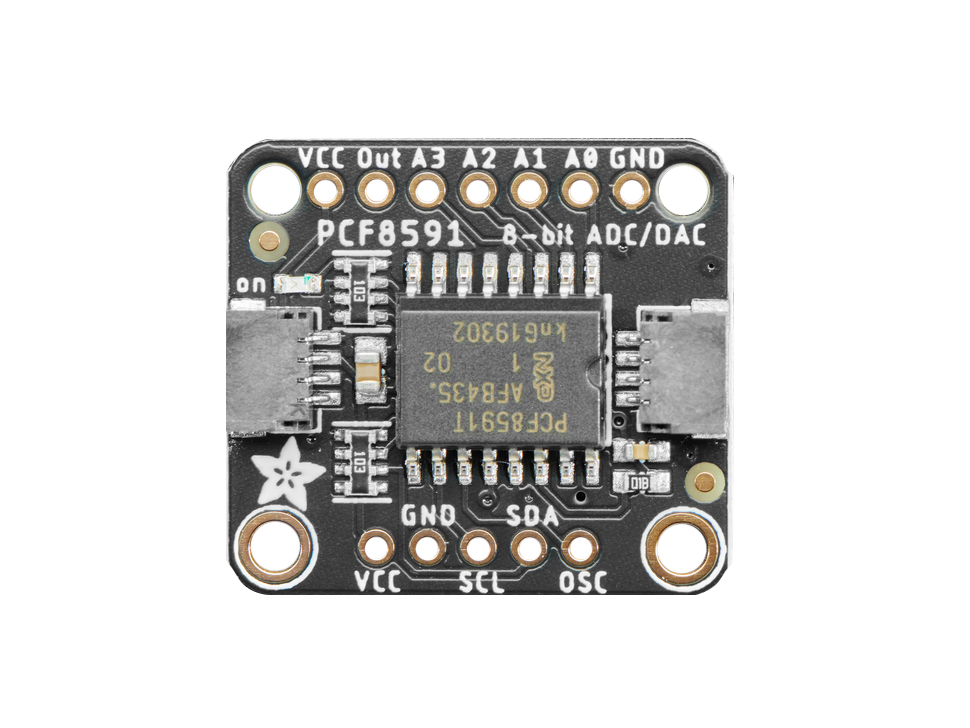

Fyra 8-bitars ADC och en DAC i ett lättanvänt paket med I2C-interface (Qwiic). Bygger på A/D-D/A-omvandlaren PCF8591 från Nexperia, som är en enkel omvandlare av typen SAR (Succesive Approximation Register). En samplingsfrekvens på 11.1kHz ger god upplösning i tiden för sensorer. 8 bitar räcker för många analoga sensorer, spänningsmätning, eller för att läsa av potentiometrar och andra användargränssnitt.
Lämplig för att utöka antalet analoga ingångar för mikrokontrollers som Adafruit, eller för enkortsdatorer som Raspberry Pi, som saknar ADC.

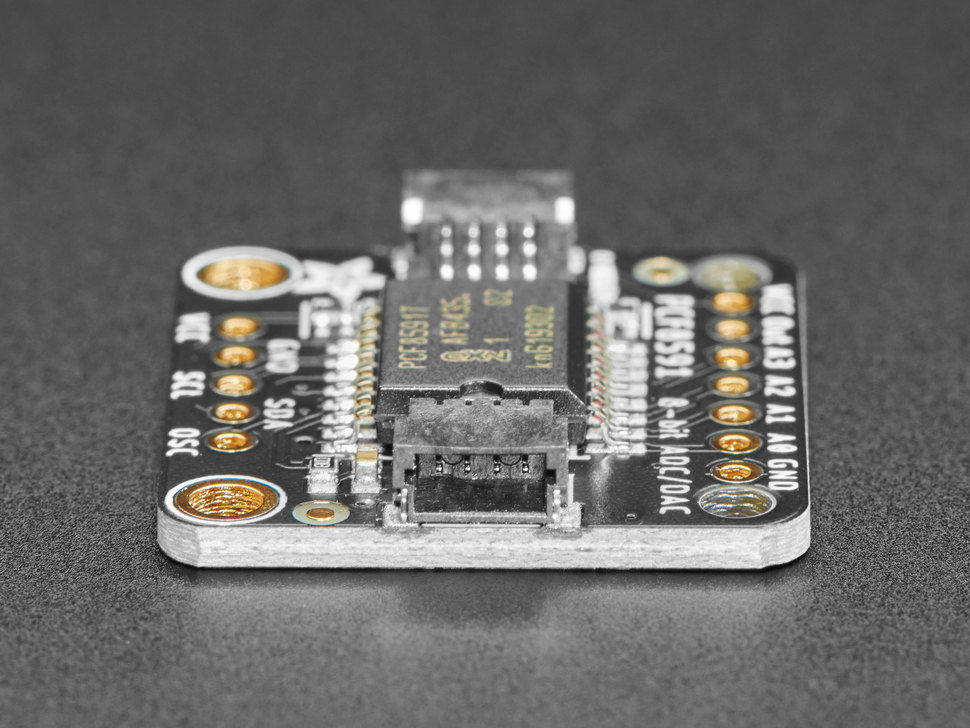

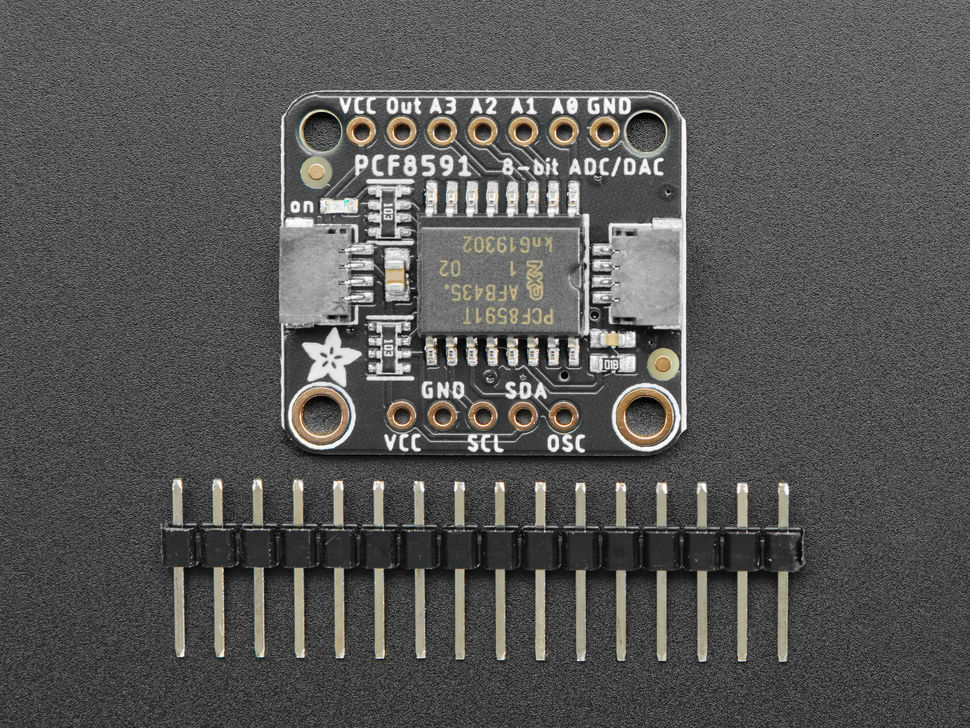

Qwiic-kontakter ger smidig, lödfri anslutning av spänning och I2C med en kabel. Två kontakter - går att seriekoppla med andra Qwiic-kort. Spänning och I2C finns på en kontakt med 2.54mm-benavstånd för användning med kopplingsdäck och experimentkort. Stiftlist för denna ingår (ej monterad).

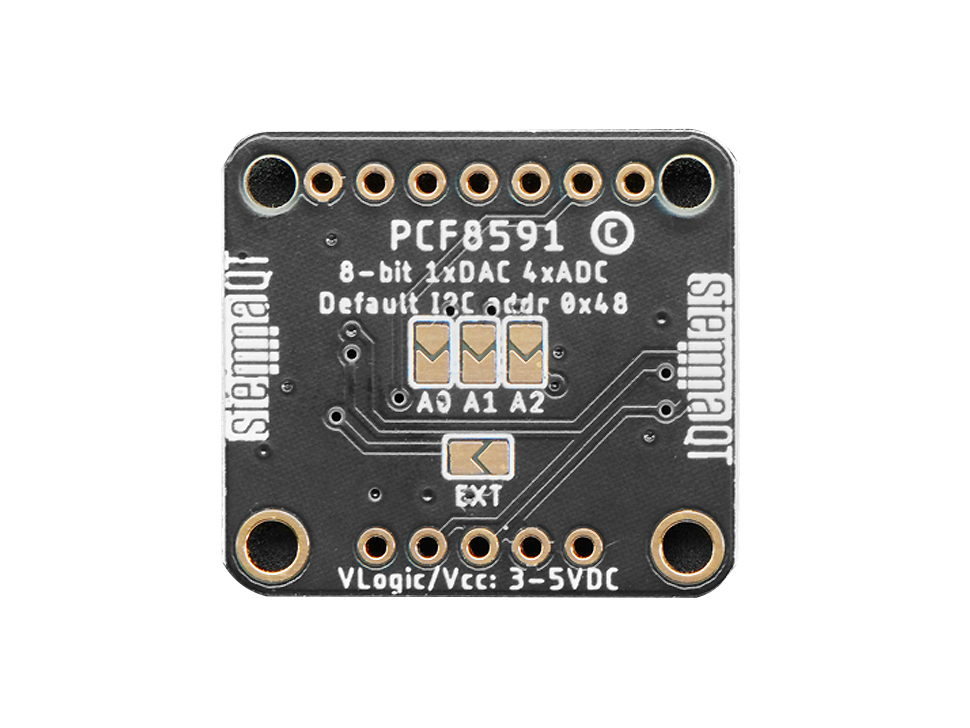

Tre adress-pinnar att bygla gör att man kan använda hela åtta PCF8591 på samma I2C-buss, och alltså få 32 analoga ingångar och 8 analoga utgångar. Den interna oscillatorn har brutits ut till en utgång. Där kan även externa oscillatorer skickas in, om så önskas.
Kompatibel med Raspberry Pi och Arduino. Kodexempel, dokumentation och bibliotek finns på Adafruit.
Specifikationer:
- Upplösning: 8 bitar
- Samplingsfrekvens (max): 11.1kHz
- Antal analoga ingångar: 4
- Anal analoga ingångar: 1
- Gränssnitt: I2C
- I2C-adress 0x48 (kan ställas till åtta olika adresser)
- Arkitektur: SAR ADC / Multiplicerande DAC
- Matningsspäning: 2.5-6V
- SNR (dB): 40
- Mått: 25.4 x 22.8 x 4.6 mm
- Vikt 2.5g
