Produktbeskrivning

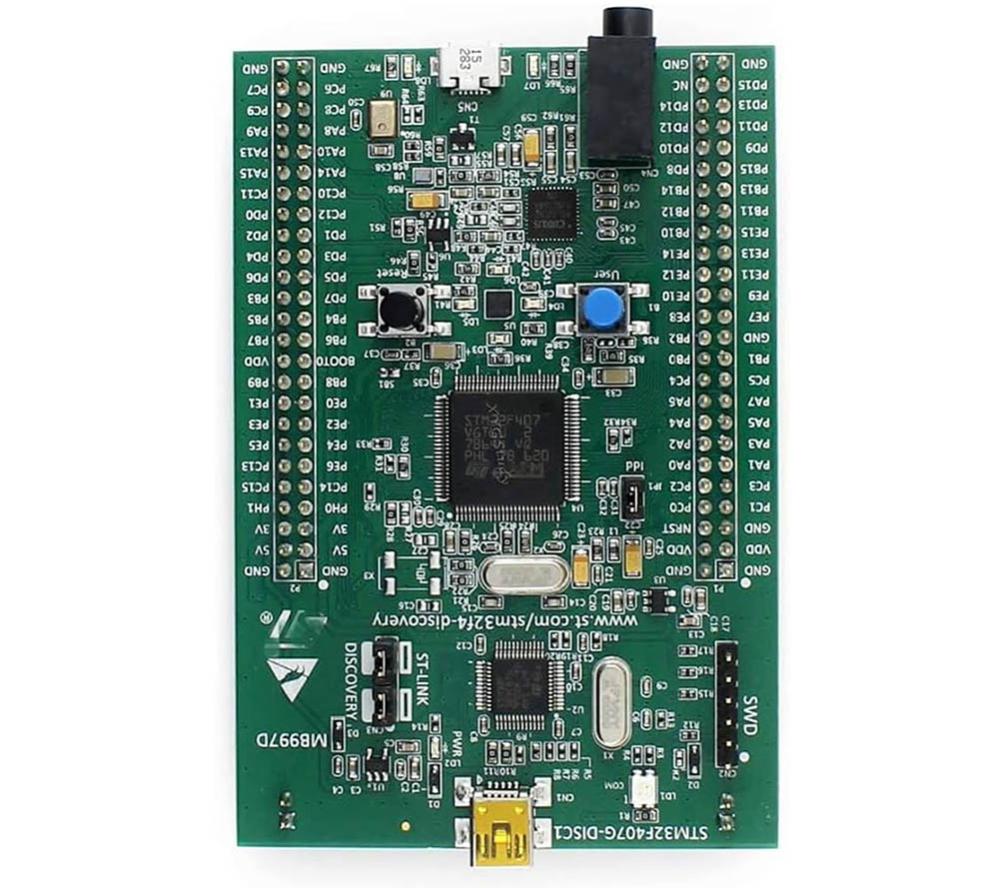

STM32F407G-DISC1 är ett utvecklingskort i STMicroelectronics Discovery-serie för utveckling med STM32F407-mikrokontroller. Kortet är baserat på STM32F407VGT6 med 32-bitars ARM Cortex-M4-kärna och har en integrerad ST-LINK/V2 eller ST-LINK/V2-A för programmering och felsökning.
Kortet är utrustat med MEMS-accelerometer, digital MEMS-mikrofon och CS43L22 audio-DAC med integrerad klass D-högtalardrivare. Det har även åtta LED, två tryckknappar och USB OTG FS med Micro-AB-kontakt. Samtliga I/O från mikrokontrollerns LQFP100-kapsling är tillgängliga via expansionsanslutningar.
Kortet kan strömförsörjas via USB eller från extern 5 V-matning. Det finns även 3 V och 5 V tillgängligt för externa applikationer.
Specifikationer:
- Tillverkare: STMicroelectronics
- Modell: STM32F407G-DISC1
- Typ: Discovery-utvecklingskort
- Mikrokontroller: STM32F407VGT6
- MCU-familj: STM32F4
- Arkitektur: ARM
- Processorkärna: Cortex-M4
- Arkitektur: 32-bit
- Accelerometer: LIS302DL eller LIS3DSH, 3-axlig MEMS
- Mikrofon: MP45DT02, rundupptagande digital MEMS-mikrofon
- Audio-DAC: CS43L22
- Högtalardrivare: Klass D, integrerad i audio-DAC
- Programmering/felsökning: Integrerad ST-LINK/V2 eller ST-LINK/V2-A
- ST-LINK USB-funktioner: Virtuell COM-port, masslagring och debug-port
- USB: USB OTG FS
- USB-kontakt: Micro-AB
- LED: 8 st.
- Tryckknappar: 2 st., User och Reset
- Strömförsörjning: Via USB eller extern 5 V
- Extern matning för applikation: 3 V och 5 V
- Expansion: Anslutningar för samtliga I/O från LQFP100
