Produktbeskrivning

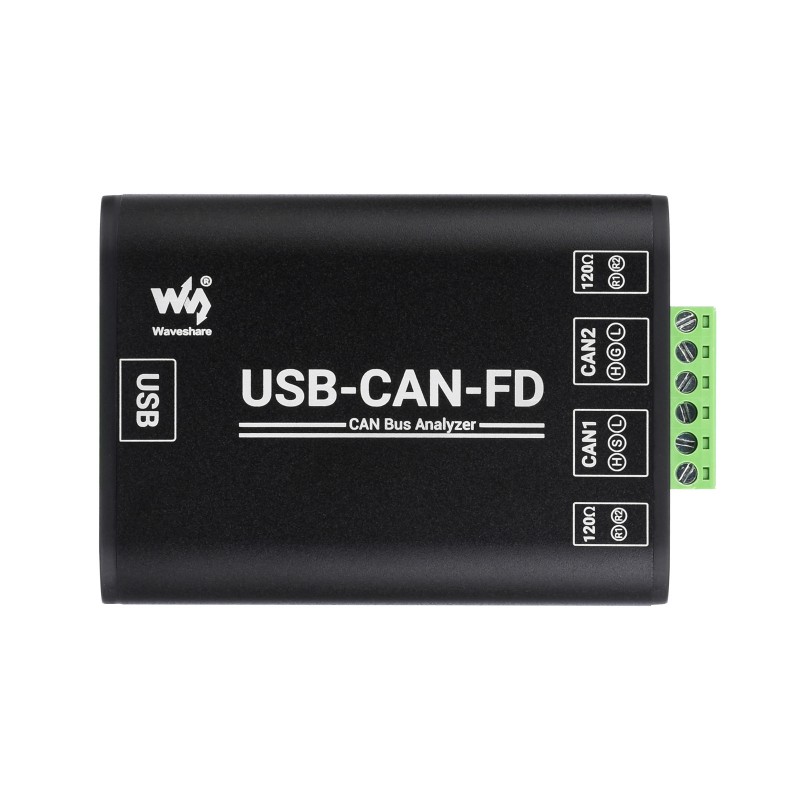

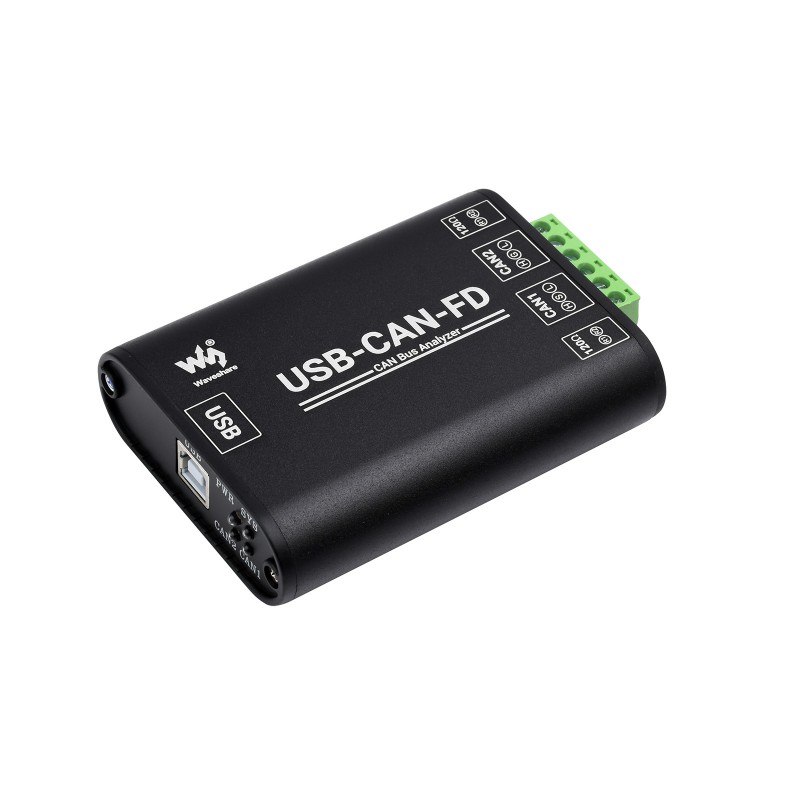

USB-CAN-FD är en industriell USB till CAN FD-adapter, CAN/CAN-FD busskommunikationsmodul samt CAN/CAN-FD protokolldataanalysator. Utrustad med dubbla oberoende CAN FD-gränssnitt med elektrisk isolation och flera skyddskretsar. Stöd för Windows XP/7/8/10/11 och levereras med drivrutiner, CAN FD Tools-programvara, exempel för vidareutveckling samt handledningar.

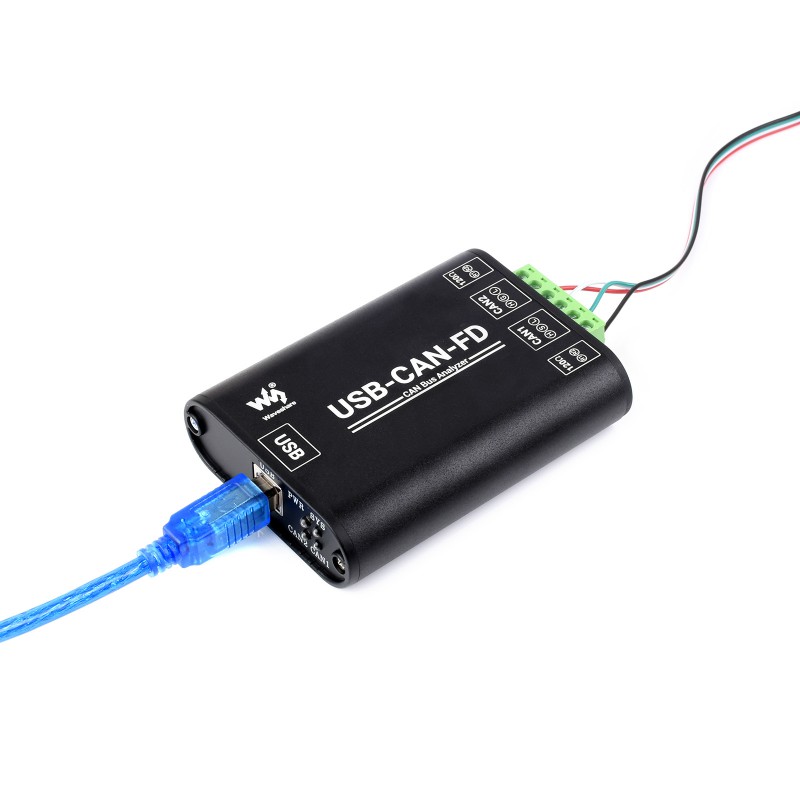

Den kan anslutas till PC eller industriell styrdator via USB-port för styrning av sändning och mottagning, dataanalys, datainsamling och övervakning av CAN/CAN FD-bussnätverk. Enheten har kompakt format och är enkel att använda, vilket gör den lämplig för inlärning och felsökning av CAN/CAN FD-bussar samt för vidareutveckling och integration i olika industriella system, kraftkommunikationssystem och intelligenta styrsystem som önskar CAN/CAN FD-kommunikation.
Enheten stödjer CAN2.0A, CAN2.0B och ISO11898-1 CAN FD V1.0 och kan användas för både standard- och extended frames. Varje CAN-kanal är elektriskt isolerad och har inbyggda termineringsmotstånd som kan aktiveras via switch. Baudrate kan konfigureras mellan 100Kbps och 5Mbps via mjukvara.
Specifikationer:
- USB-gränssnitt: USB2.0
- USB-kontakt: USB-B hona
- Strömförsörjning: 5V via USB
- CAN/CAN FD-kanaler: 2st (CAN1 och CAN2)
- Isolation: 3000 VDC galvanisk isolation

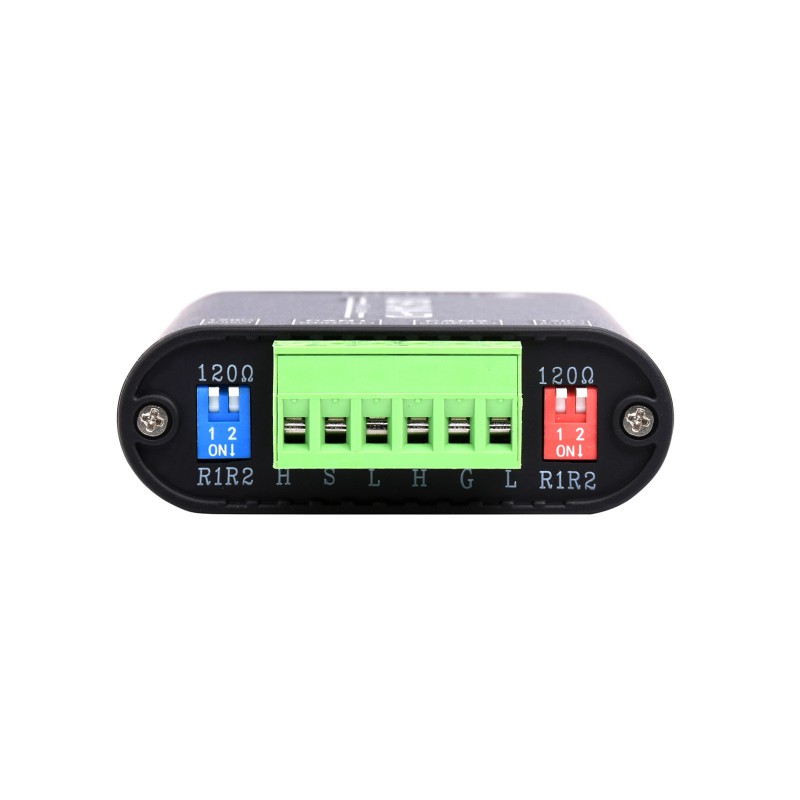

- CAN-kontakt: Skruvterminal OPEN6, 5.08 mm pitch
- Termineringsmotstånd: 2x inbyggda 120Ω motstånd per kanal, aktiveras via switch
- Baudrate: 100 Kbps - 5 Mbps
- Baudratefunktioner: Beräkning, automatisk detektering och konfigurering via mjukvara
- Protokollstöd: CAN2.0A, CAN2.0B, ISO11898-1 CAN FD V1.0
- Frame-stöd: Standard Frames och Extended Frames
- Överföringshastighet: Upp till 20000 frames/s mottagning och 5000 frames/s sändning per kanal
- Mottagningsbuffer: 1500 frames per kanal
- Sändningsbuffer: 64 frames per kanal
- Automatisk omsändning: Ja, vid misslyckad överföring

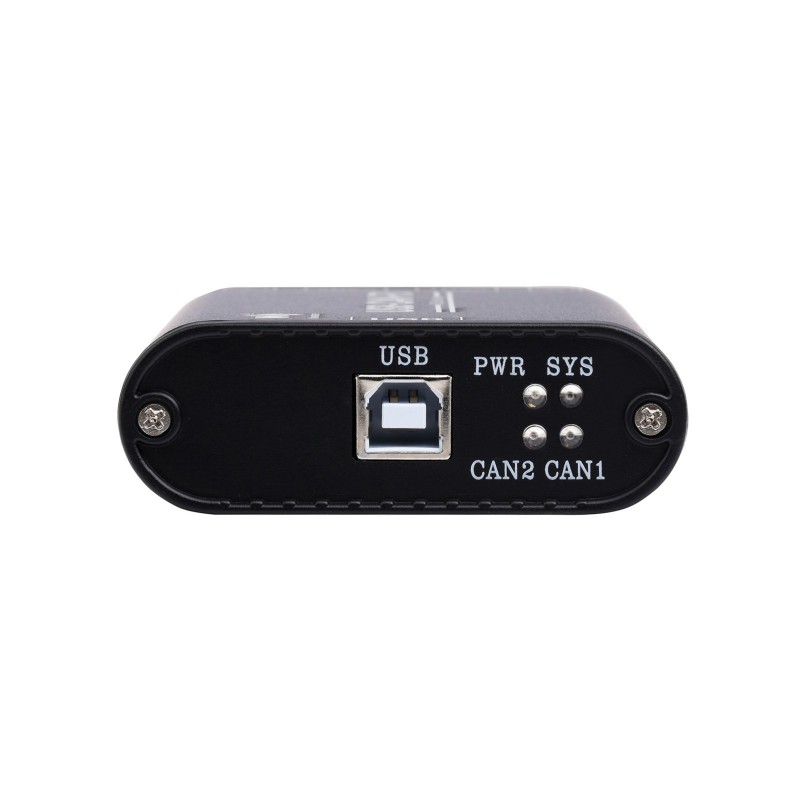

- Indikatorer: PWR, SYS, CAN1, CAN2
- SYS-indikator: Släckt vid normal drift, lyser vid bussfel
- Kommunikation: Dubbelriktad överföring
- Skyddsfunktioner: Elektrisk isolation och flera skyddskretsar
- Kapsling: Aluminium
- Arbetstemperatur: -40°C till +85°C
- Dimensioner: 104 x 70 x 25 mm
- Operativsystem: Windows XP/7/8/10/11
- Linux-stöd: Nej, version som stöder Linux finns (41036515, USB-CAN-FD-B)
- Utvecklingsmiljöer: C#, VC, Delphi, Qt, LabVIEW, Python/Python-can
Levereras med: USB-A till USB-B kabel, 4x kopplingskabel
