Produktbeskrivning

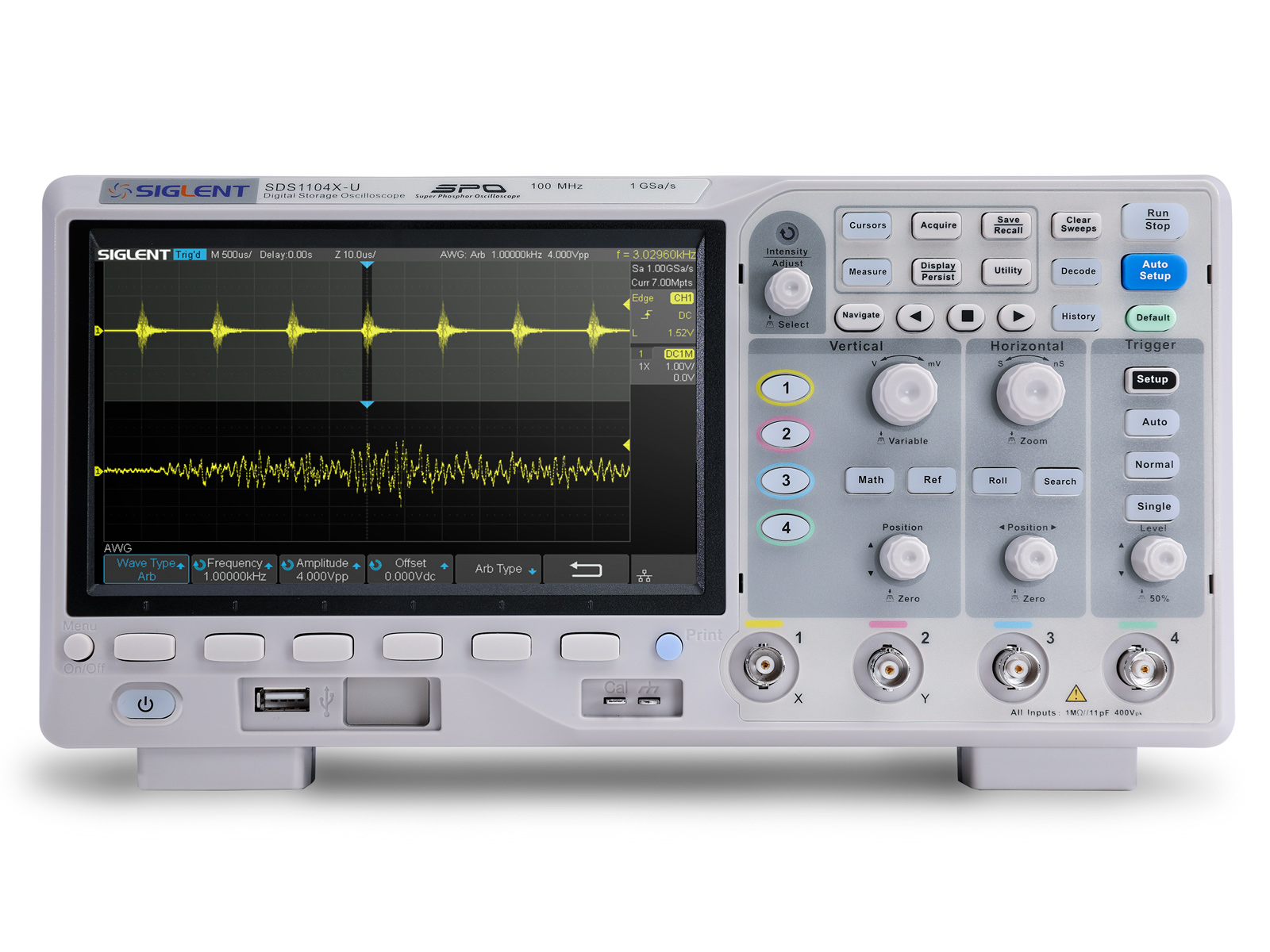

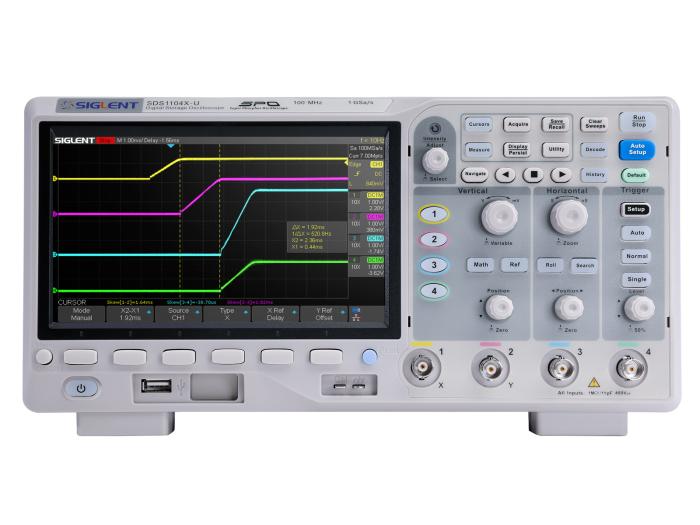

Fyra kanaler och 100MHz bandbredd. SIGLENTs SDS1000X-U Series Super Phosphor-oscilloskop har en bandbredd på 100MHz, en maximal samplingsfrekvens på 1GSa/s och en maximal inspelningslängd på 14 Mpts. Med en användarvänlig design kommer du snabbt åt de mest använda funktionerna direkt på frontpanelen.
The SDS1000X-U avänder SPO (Super Phosphor Oscilloscope)-teknik som ger utmärkt signalkvalitet och prestanda. Ett innovativt digitalt triggersystem, hög känslighet och lågt jitter. Vågformer kan läsas med en uppdateringsfrekvens om 400000 frames/s (i sequence-läge).
Den stora, tydliga displayen kan visa signalen med 256 intensitetsgraderingar, eller som färgtemperatur, och mäter 7" med 800x480 pixlar upplösning. Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern

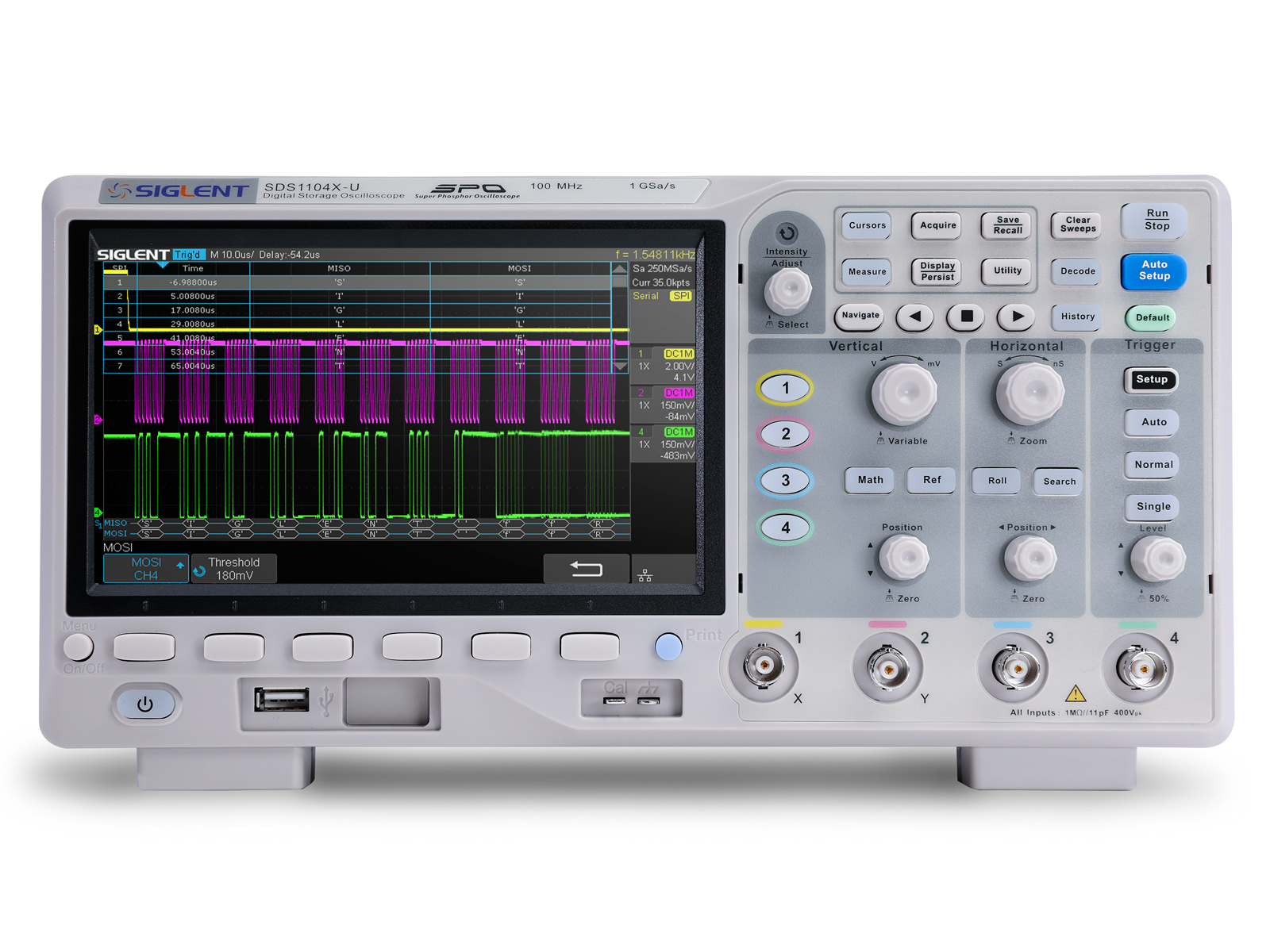

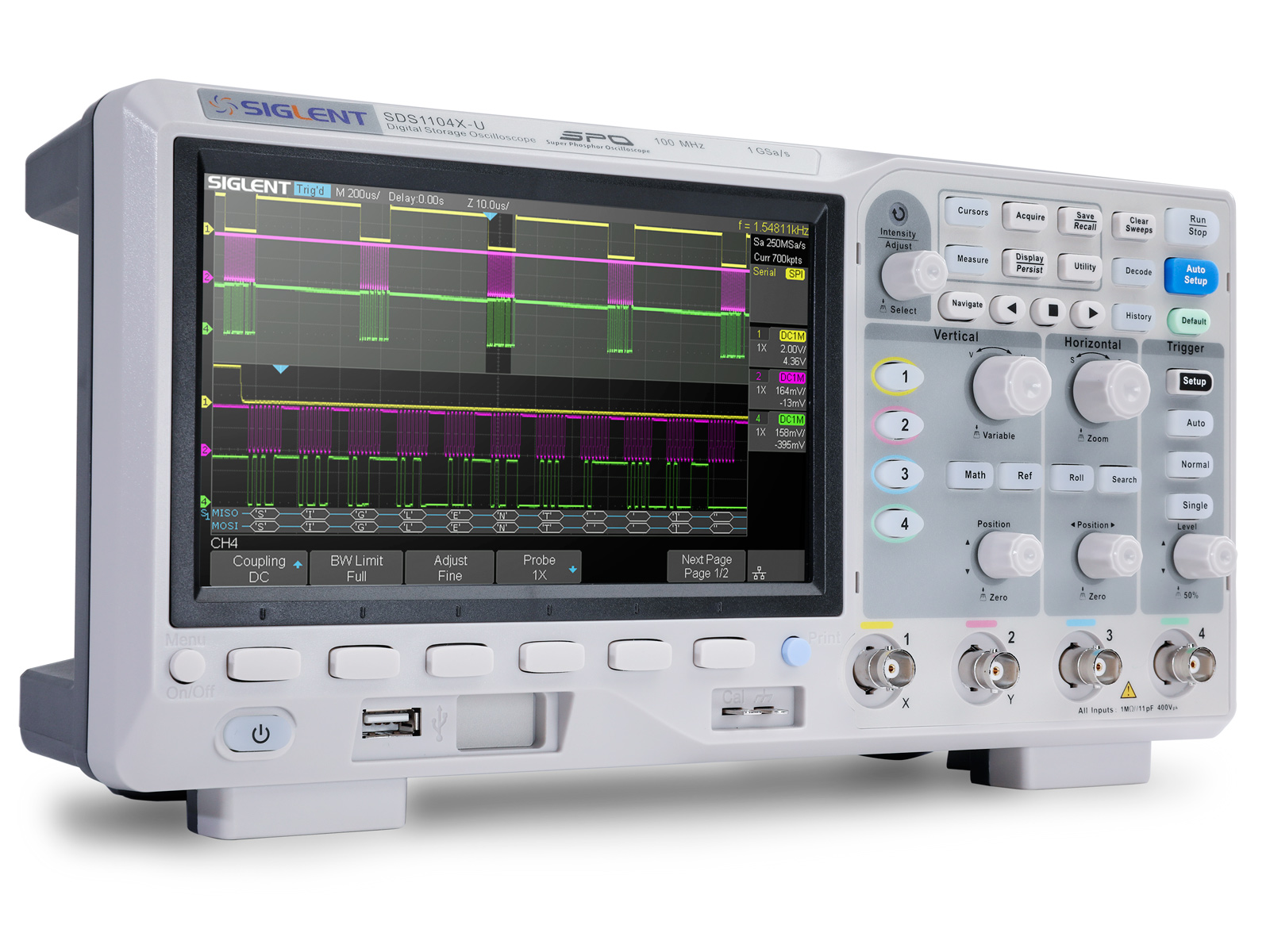

Serial bus triggering and decoding (Standard), supports protocols IIC, SPI, UART, CAN, LIN
- Video trigger, stödjer HDTV
- 10 sorters en-knapps-genvägar, Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print

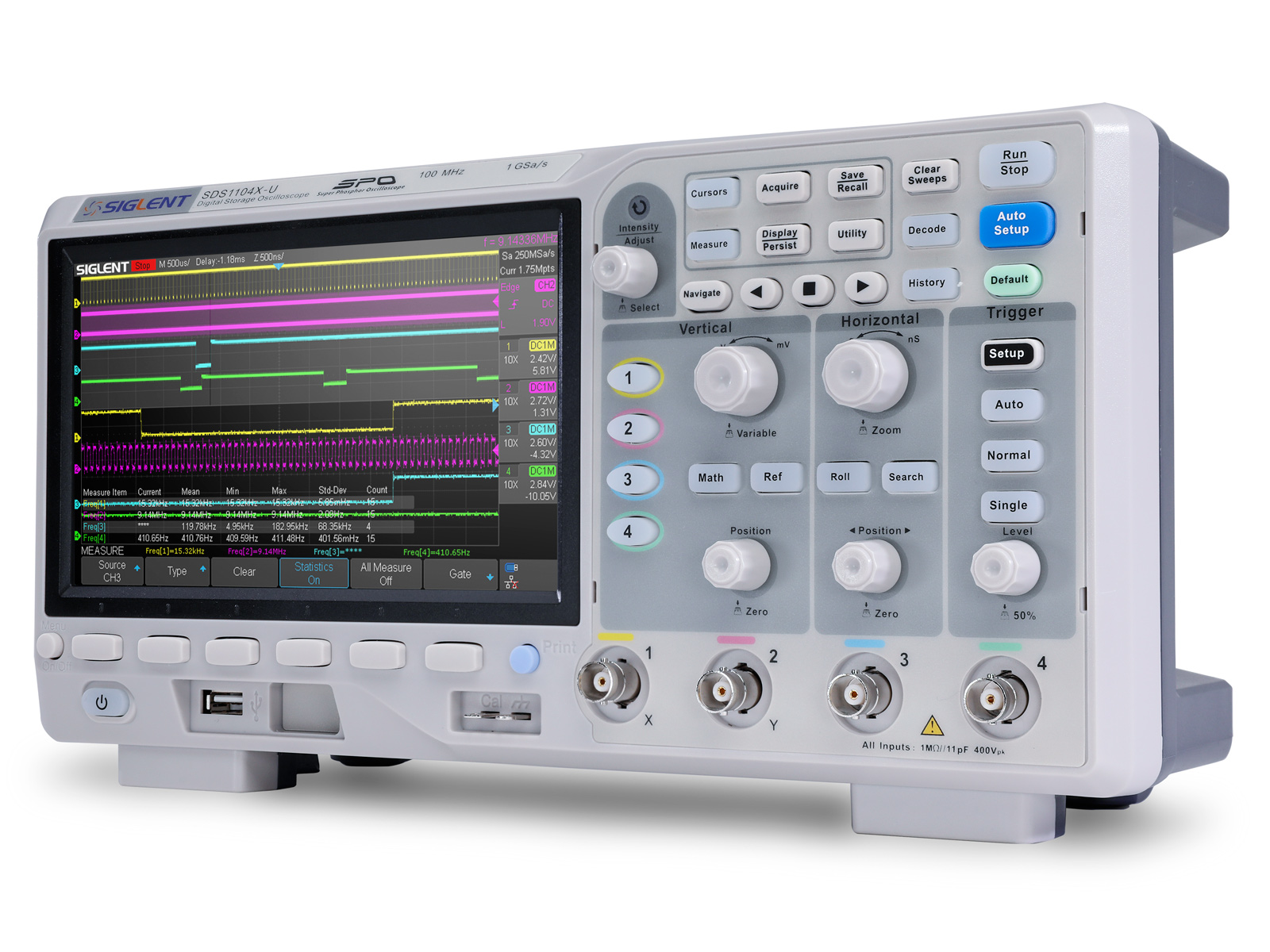

- Segmented acquisition (Sequence)-läge som delar upp den maximala inspelningslängden i flera segment (upp till 80000), som triggas enligt användarens parametrar * Automatisk mätfunktion för 38 parametrar, liksom statistik-, zoom-, gating-, matematik-, historik- och referens-funktioner.
- Vågformshistorik-funktion, maximal inspelad längd på 80000 frames.

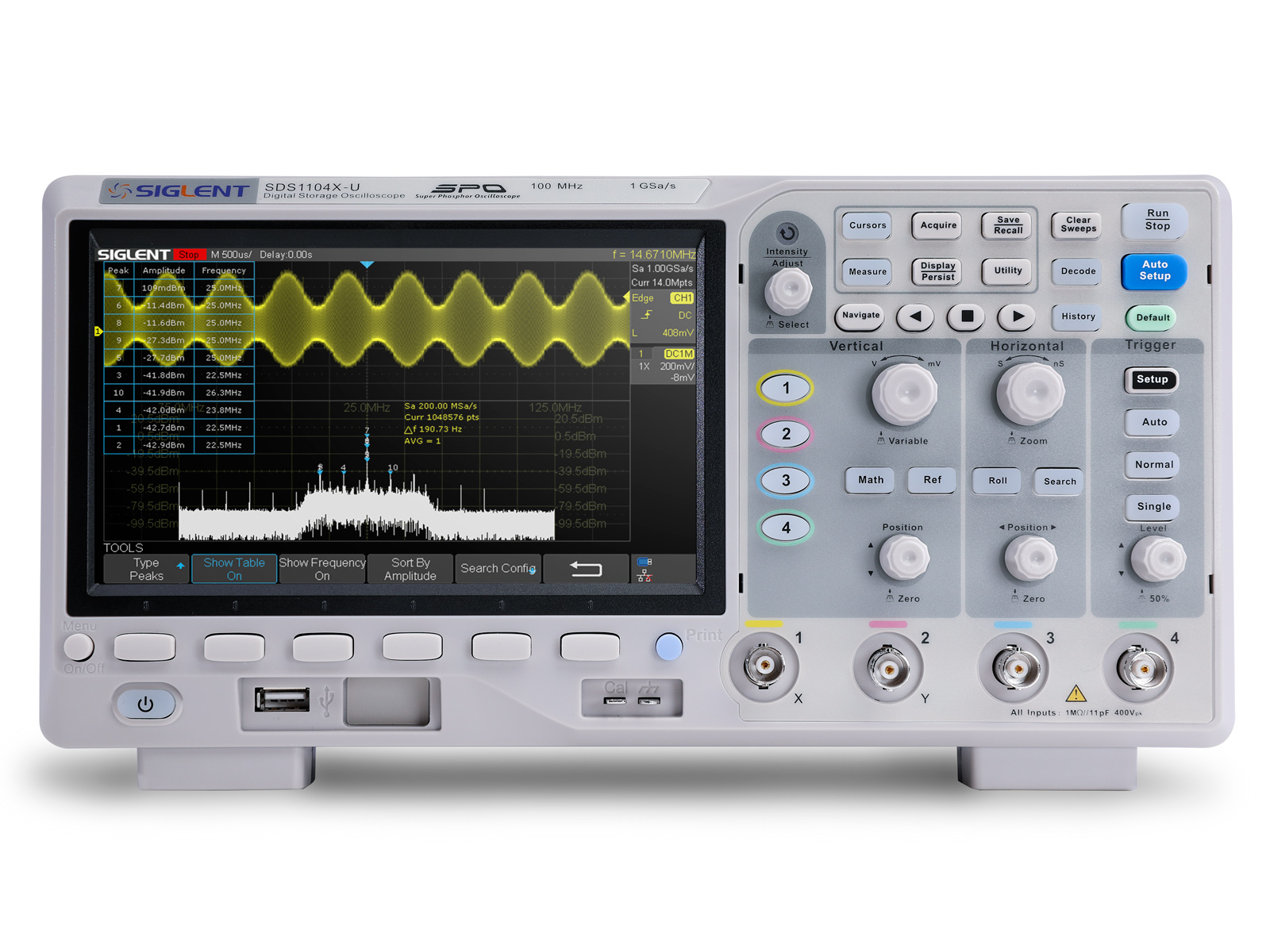

- 128 k pts FFT, med toppar och markörer
- Matematikfunktioner (FFT, addution, subratktion, multiplikation, division, integration, differential, kvadratrot)
- Stor 7 tums TFT LCD display med 800 * 480 upplösning
Levereras med:
- 4 st probar
- Jordad EU nätkabel
- USB-kabel
- Quick-start guide
