Produktbeskrivning

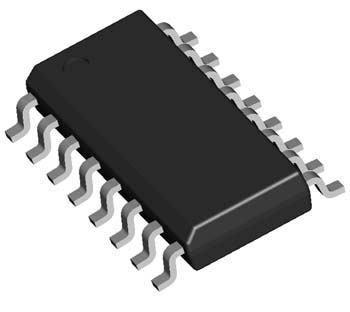

ULN2004A är en sju-kanalig NPN Darlington-transistormatris avsedd för gränssnitt mellan lågspänningslogikutgångar och högspännings- och högströmslaster. Varje kanal består av ett Darlington-par med en seriekopplad ingångsresistor anpassad för direktanslutning från 5V CMOS eller 14V PMOS/CMOS-logik utan extra komponenter. Varje utgång har en diod ansluten till en gemensam COM-pin för skydd mot induktiva transienter. Alla sju kanaler är oberoende och kan användas individuellt eller parallellt för högre ström.
- Kanaler: 7, oberoende NPN Darlington-par
- Ingångsresistor: 10,5 kΩ serie, optimerad för 5V CMOS och 14V PMOS/CMOS
- Utgångsspänning (max): 50V
- Utgångsström per kanal: 500 mA kontinuerlig, 600 mA topp
- Utgångsmättnadssspänning: 1,1V typ vid 350 mA, 1,3V max
- Ingångsspänning (logisk hög min): 8,5V för garanterad inkoppling vid full last
- Suppressionsdioder: integrerade, gemensam anod på COM-pin
