Produktbeskrivning

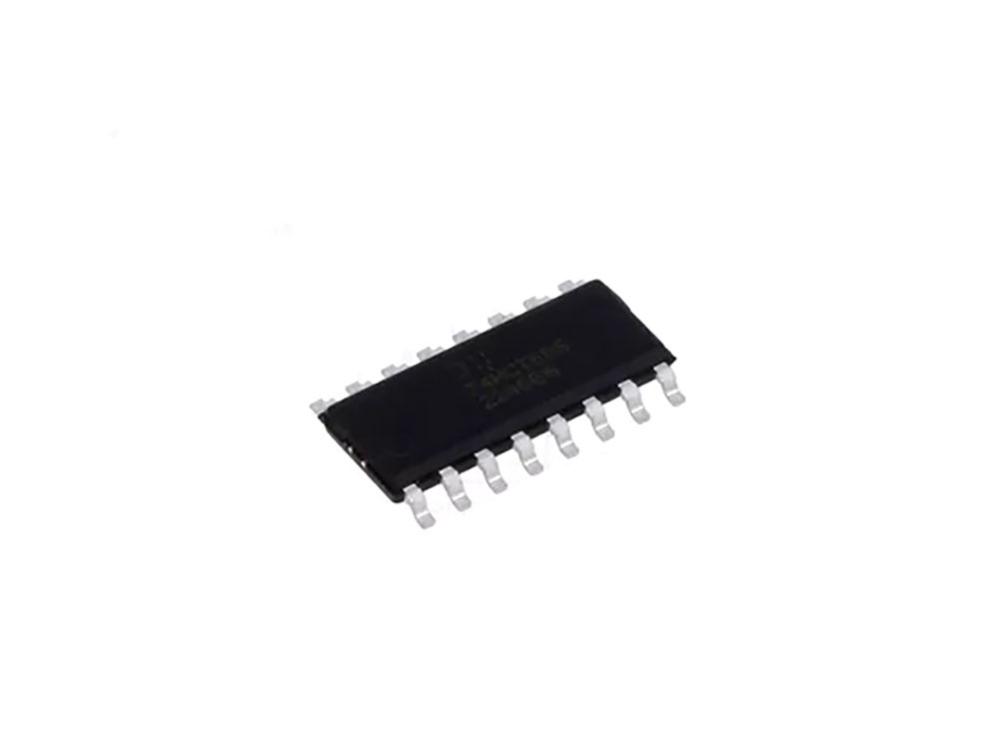

8-bitars skiftregister med lagringsregister och tri-state-utgångar
74HCT595S16-13 är idealisk för applikationer som kräver seriell till parallell datakonvertering, till exempel för att driva LED-matriser, sju-segmentsdisplayer eller andra digitala utgångar när I/O-resurserna är begränsade. Kretsen används ofta i mikrokontrollerprojekt för att enkelt utöka antalet digitala utgångar med endast tre styrsignaler (Data, Klocka och Latch). Flera kretsar kan dessutom kaskadkopplas för att ytterligare öka antalet utgångar.
För mer detaljerad information, vänligen se databladet.
Specifikationer:
- Logiktyp: Skiftregister (seriell till parallell, seriell till seriell)
- Antal element: 1
- Antal bitar per element: 8
- Utgångstyp: Tri-state
- Försörjningsspänning: 4.5V till 5.5V
- Ingångsspänning: Upp till 6.0V
- Strömkapacitet: ±8mA vid Vcc = 4.5V
- Fördröjningstid (propagation delay): 25 ns
- Arbetstemperatur: -40°C till +125°C
- ESD-skydd: HBM >2000V, MM >200V, CDM >1000V
- Latch-up-immunitet: >250mA enligt JESD78, Class II
- Kapsling: SOIC-16 (0.154", 3.90mm bredd)
- Monteringstyp: Ytmontering (SMD)
- Dimensioner: 10 x 4 x 1.5 mm
- Logikfamilj: HCT (High-Speed CMOS med TTL-kompatibla ingångar)
- Ingångar med Schmitt-trigger-funktion
- RoHS-kompatibel och blyfri
- Tillverkare: Diodes Incorporated
