Termostat med relä och sensor - byggsats

Art nr: 41016263
Electrokit - EK012
Handla denna produkt Termostat med relä och sensor - byggsats
pris 79 SEK
Inklusive 25% moms
Slut i lager

payment-delivery-icons

Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se

Produktbeskrivning

öppnaStäng

Produktbeskrivning

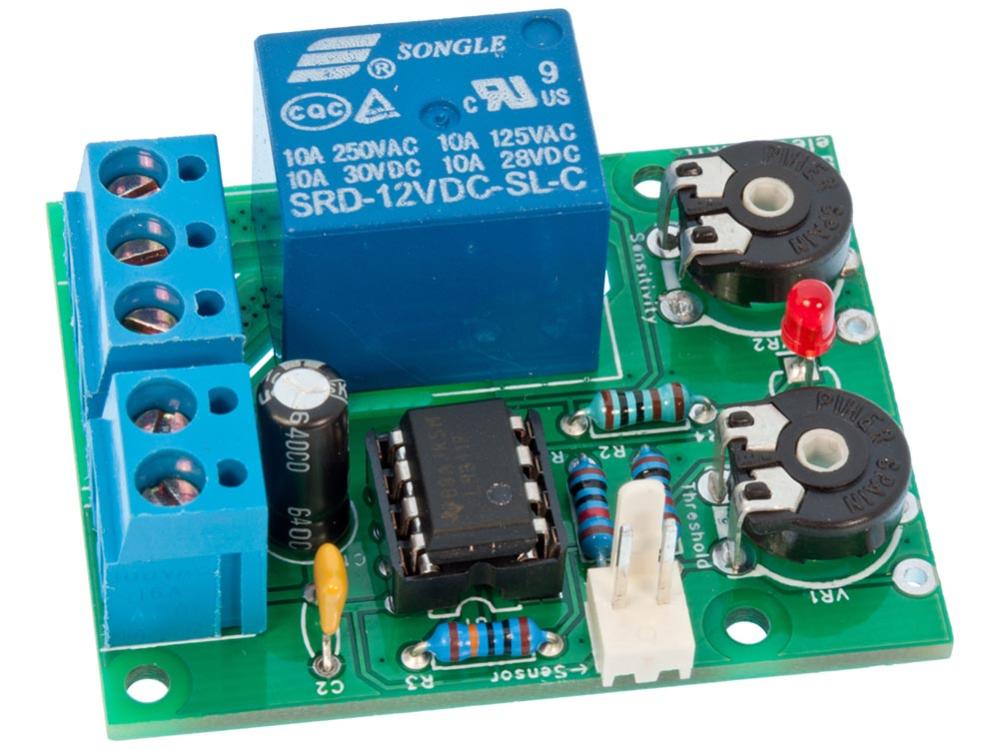

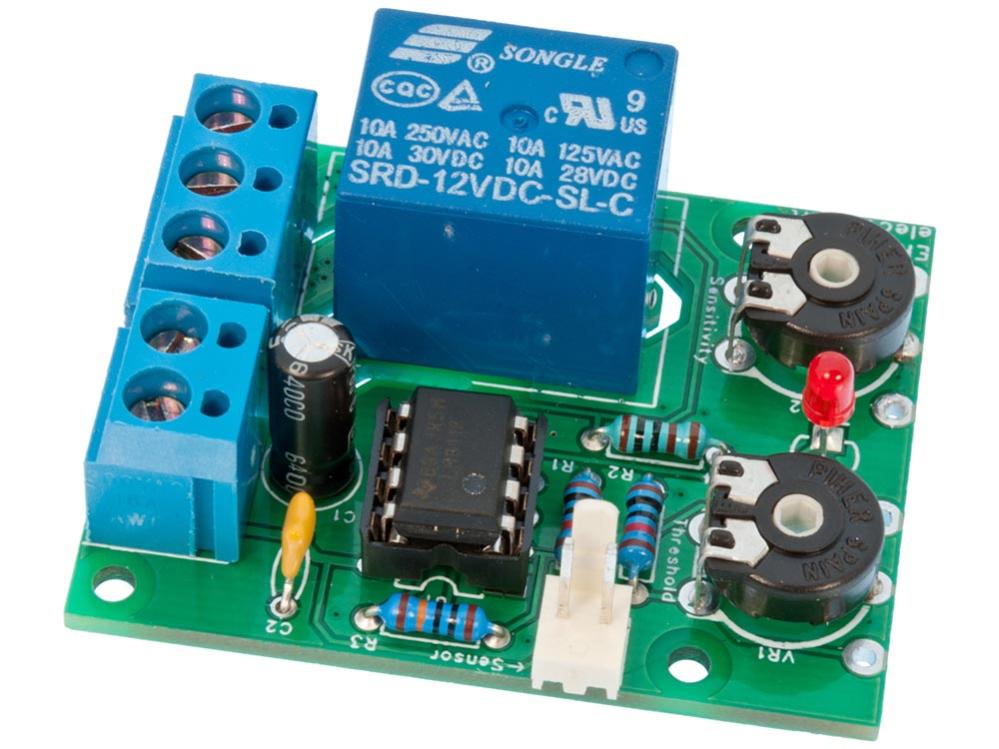

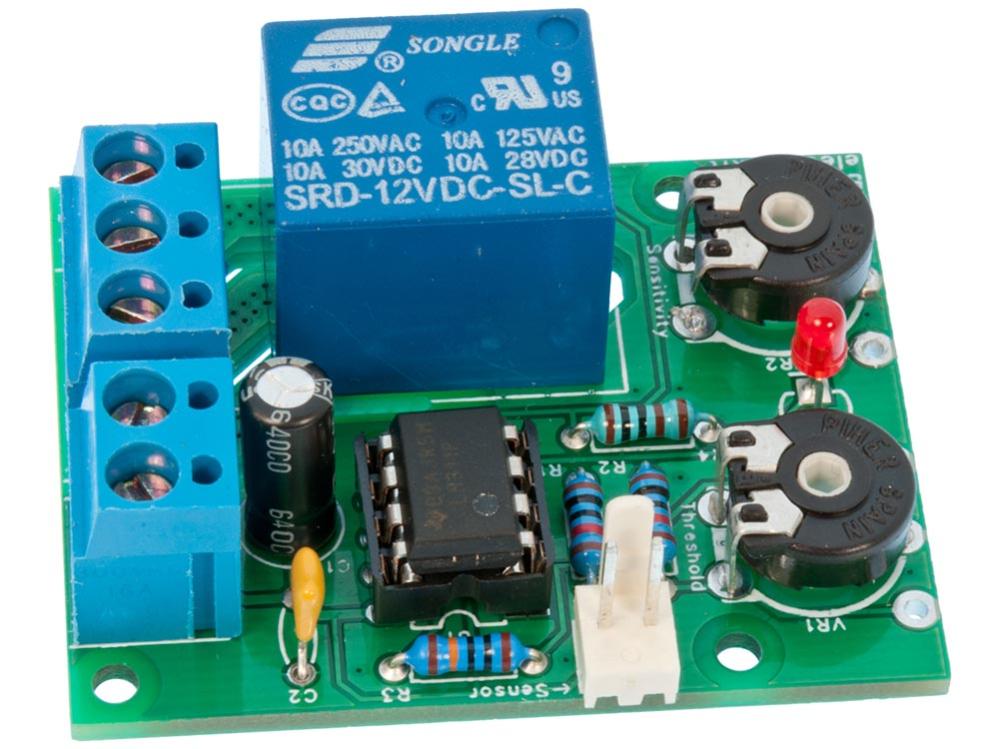

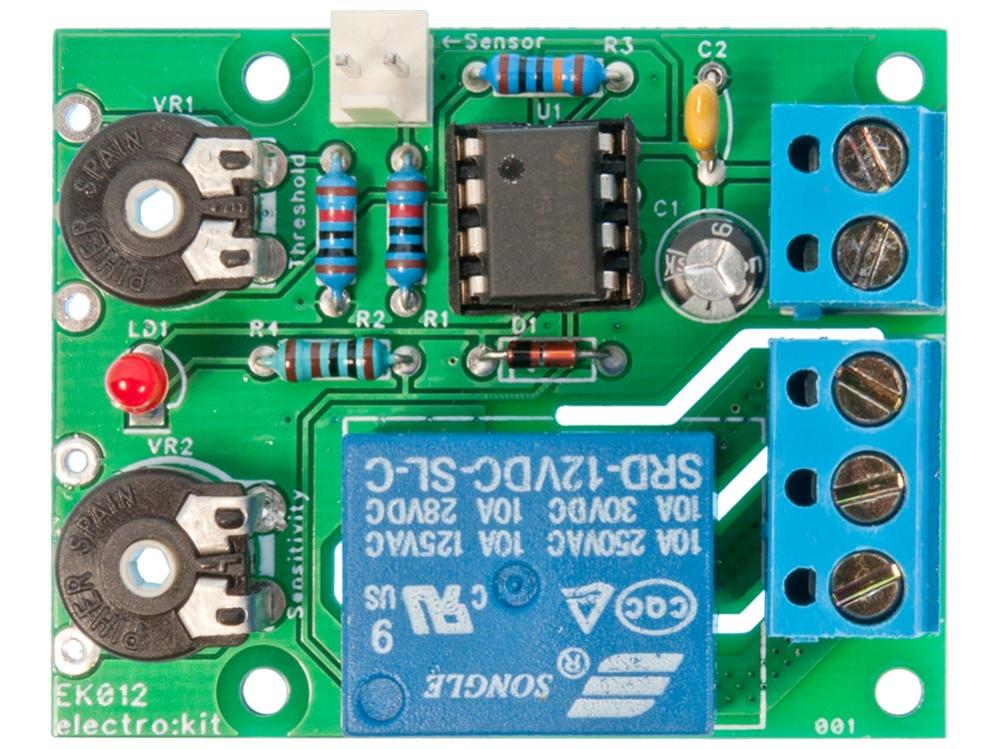

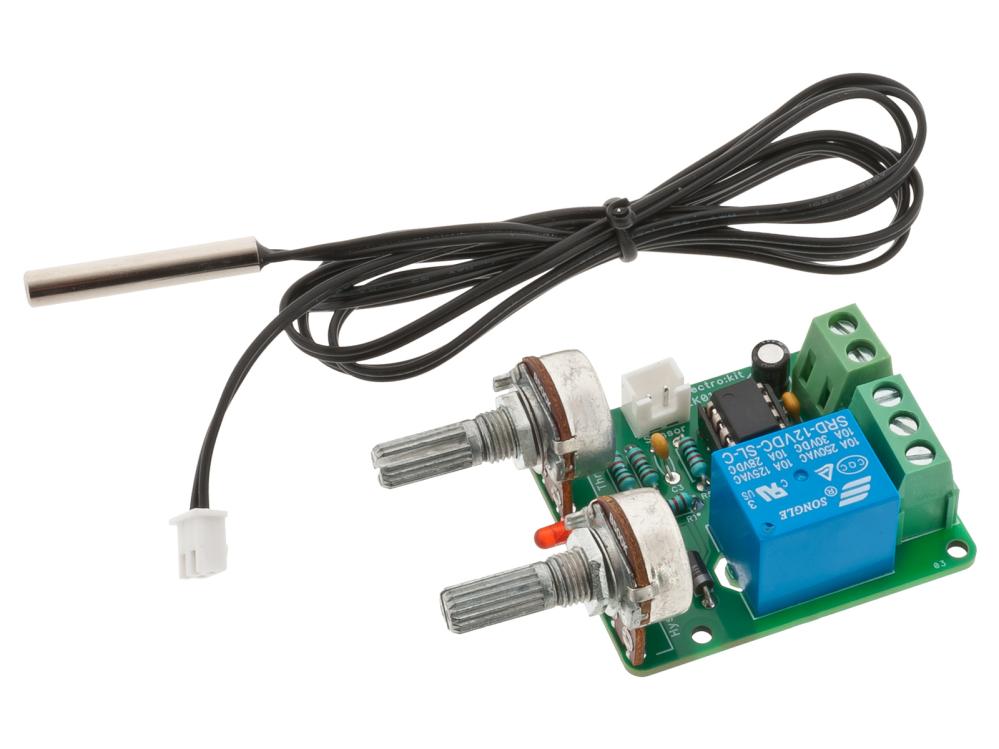

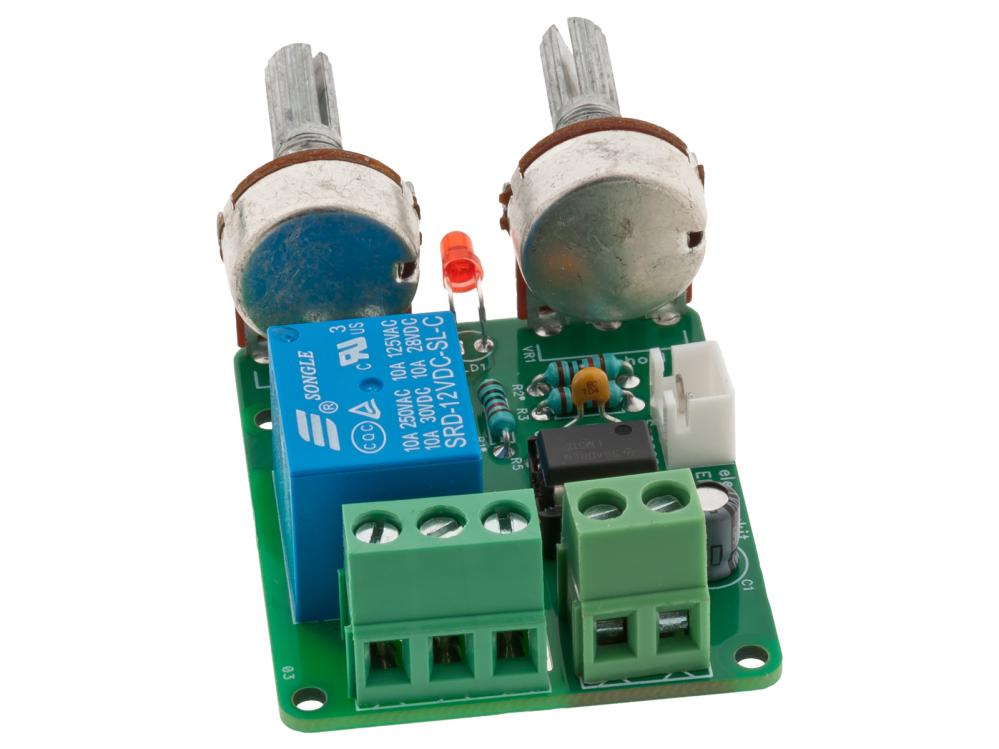

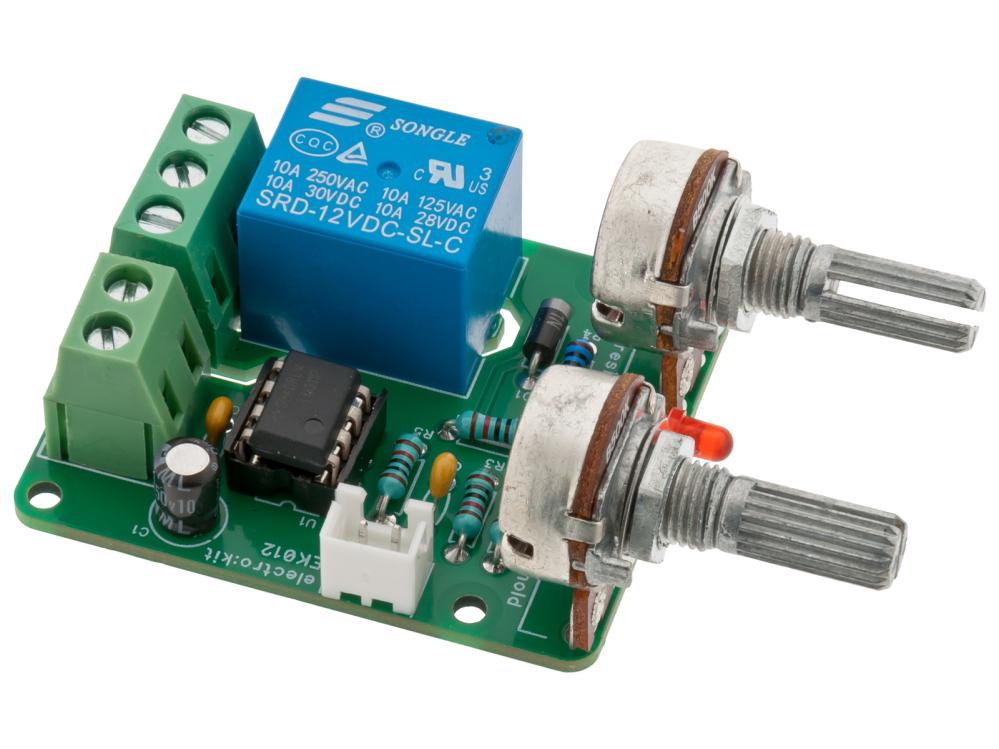

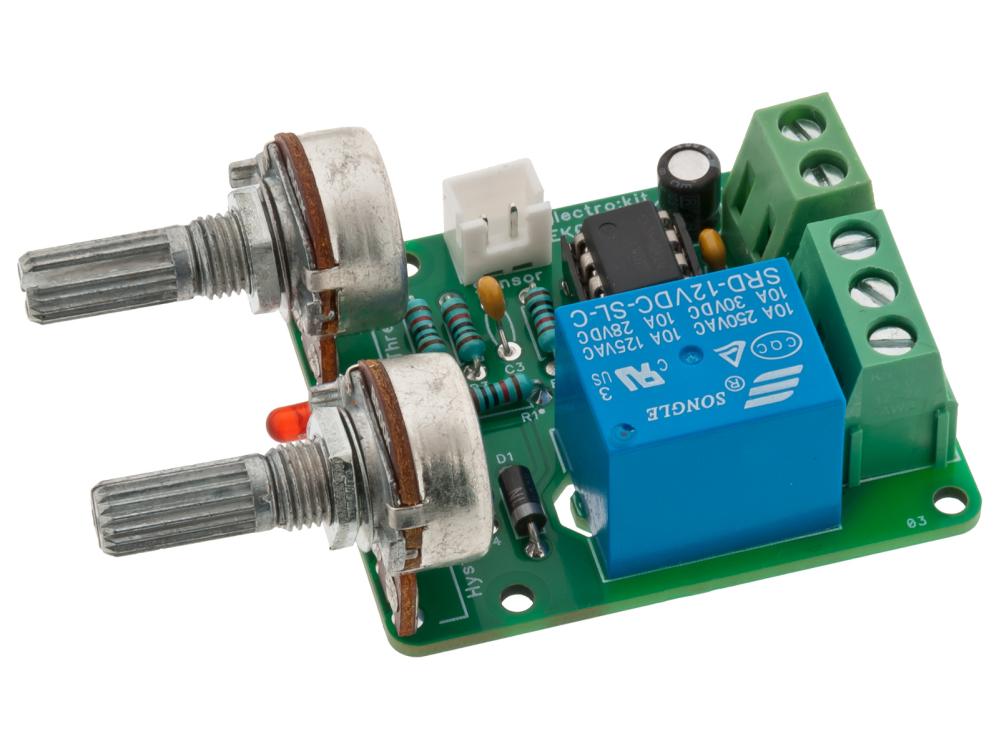

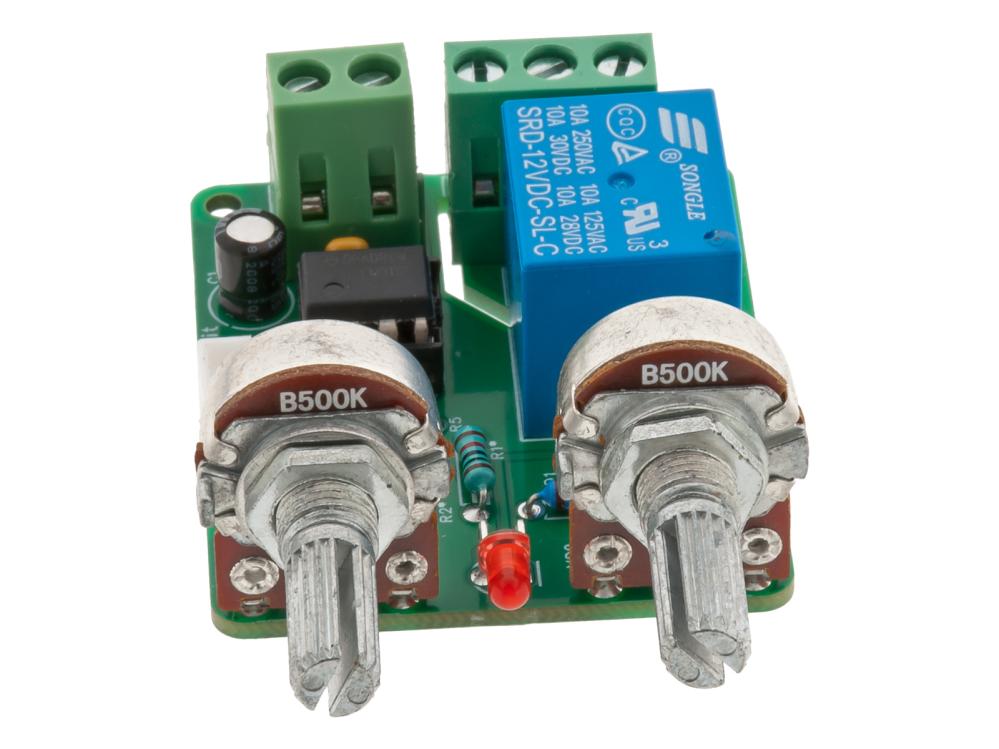

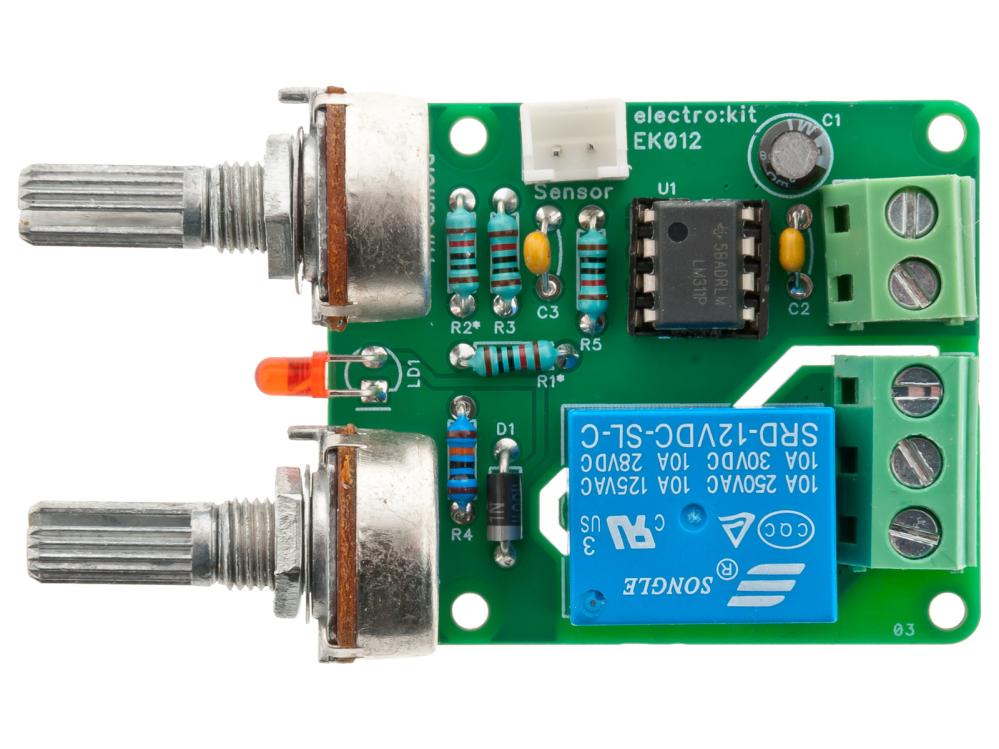

EK012 är en enkel termostat med reläkontakt som kan styra AC- eller DC-laster. Temperatursensor med 1m anslutningskabel medföljer.

Termostaten är uppbyggd med en spänningskomparator som kontinuerligt jämför sensorns värde mot den inställda spänningen på potentiometern "Threshold". När temperaturen stiger blir spänningen från sensorn lägre och när den blir lägre än Threshold kommer komparatorn aktivera reläet.

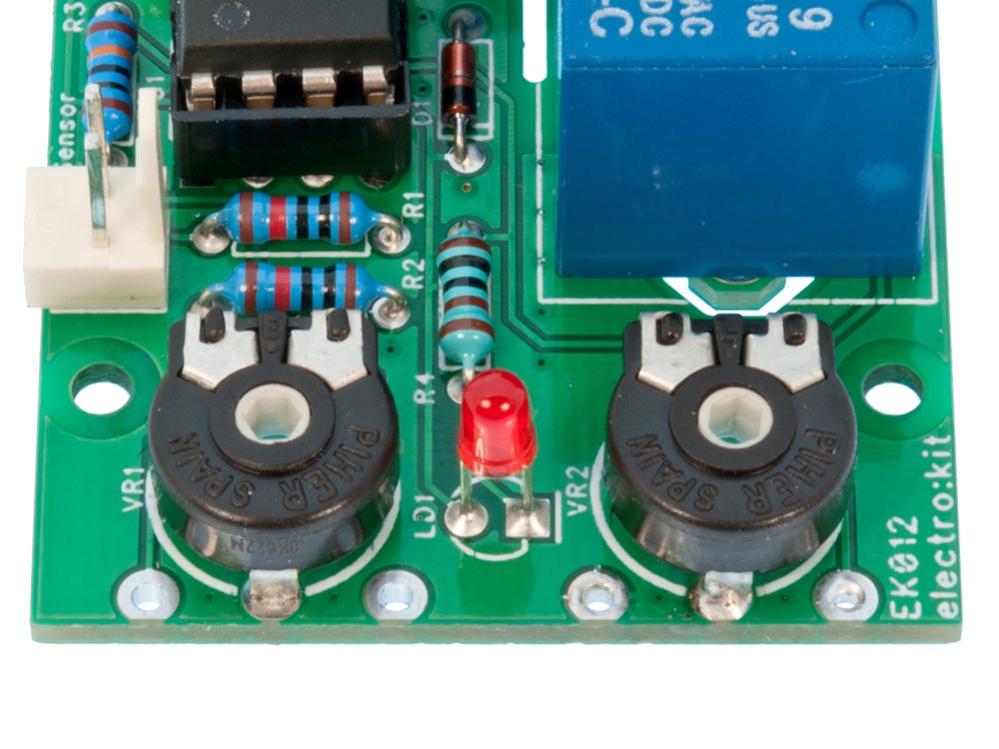

Förutom att ställa vid vilken temperatur kontakten ska växla finns även en potentiometer som ställer hysteres, vilket betyder hur mycket temperaturen måste skilja sig för att komparatorn ska anse att spänningen är under eller över tröskelnivån. Testa hur hysteres fungerar i simuleringen av kretsen nedan.

Sensorn som följer med är en NTC-sensor med 10kohm resistans vid 25 grader.

  • Matningsspänning: 12VDC

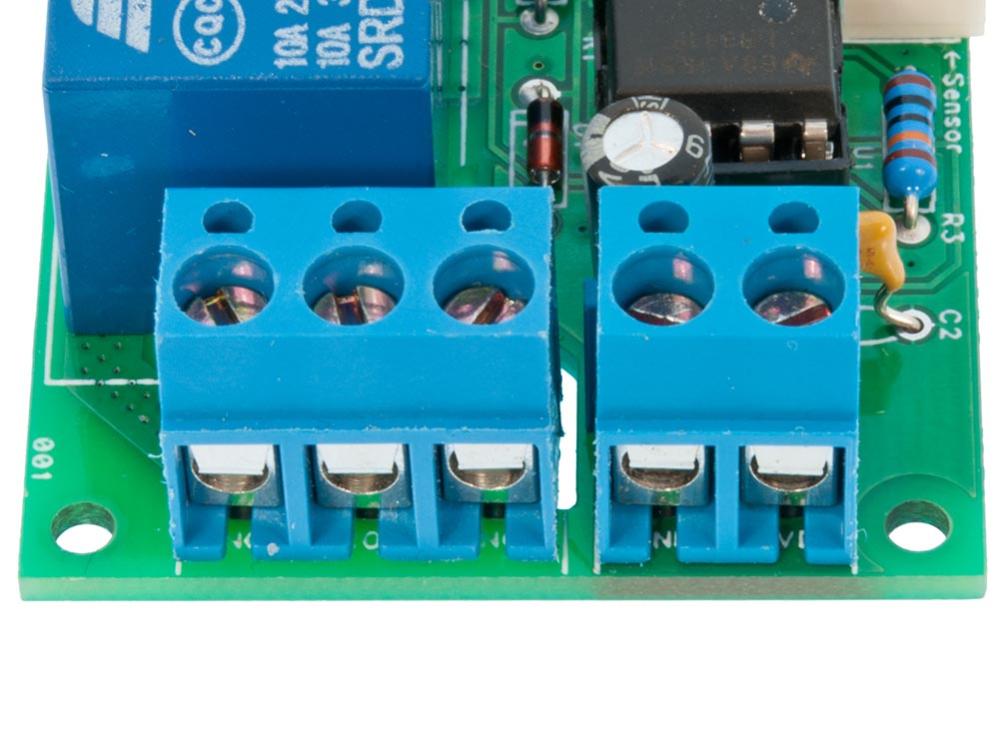

  • Reläkontakt: 250VAC 10A / 28VDC 10A
  • Temperaturområde: -20°C ... +80°C

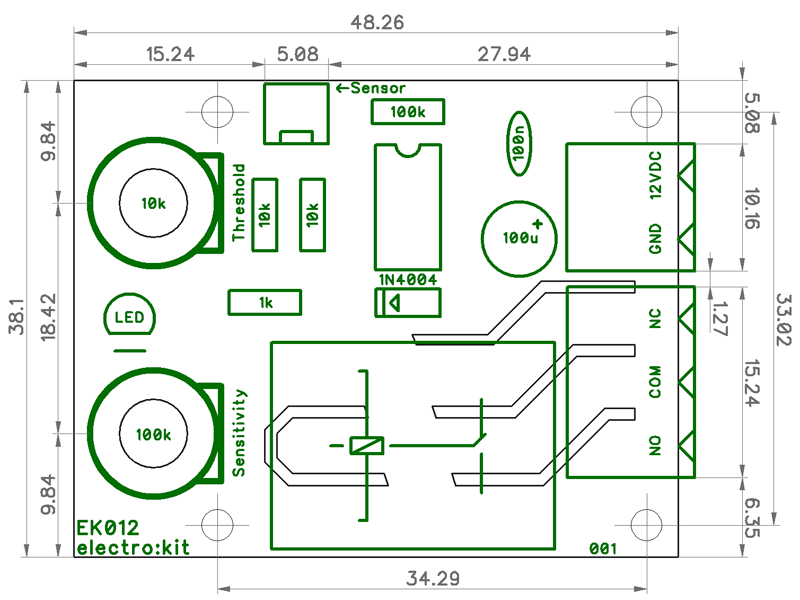

  • Dimensioner: 48 x 40 x 23mm
  • Monteringshål: c-c 35 x 35mm, ø2.5mm

Egenskaper

Egenskaper/attribut för denna produkt
Attribut Värde
RoHS
RoHS-kompatibel
  • SKU:

    41016263
  • MPN:

    EK012
  • EAN / GTIN:

    7350161710175
  • HS / TARIC:

    8473302000
