Produktbeskrivning

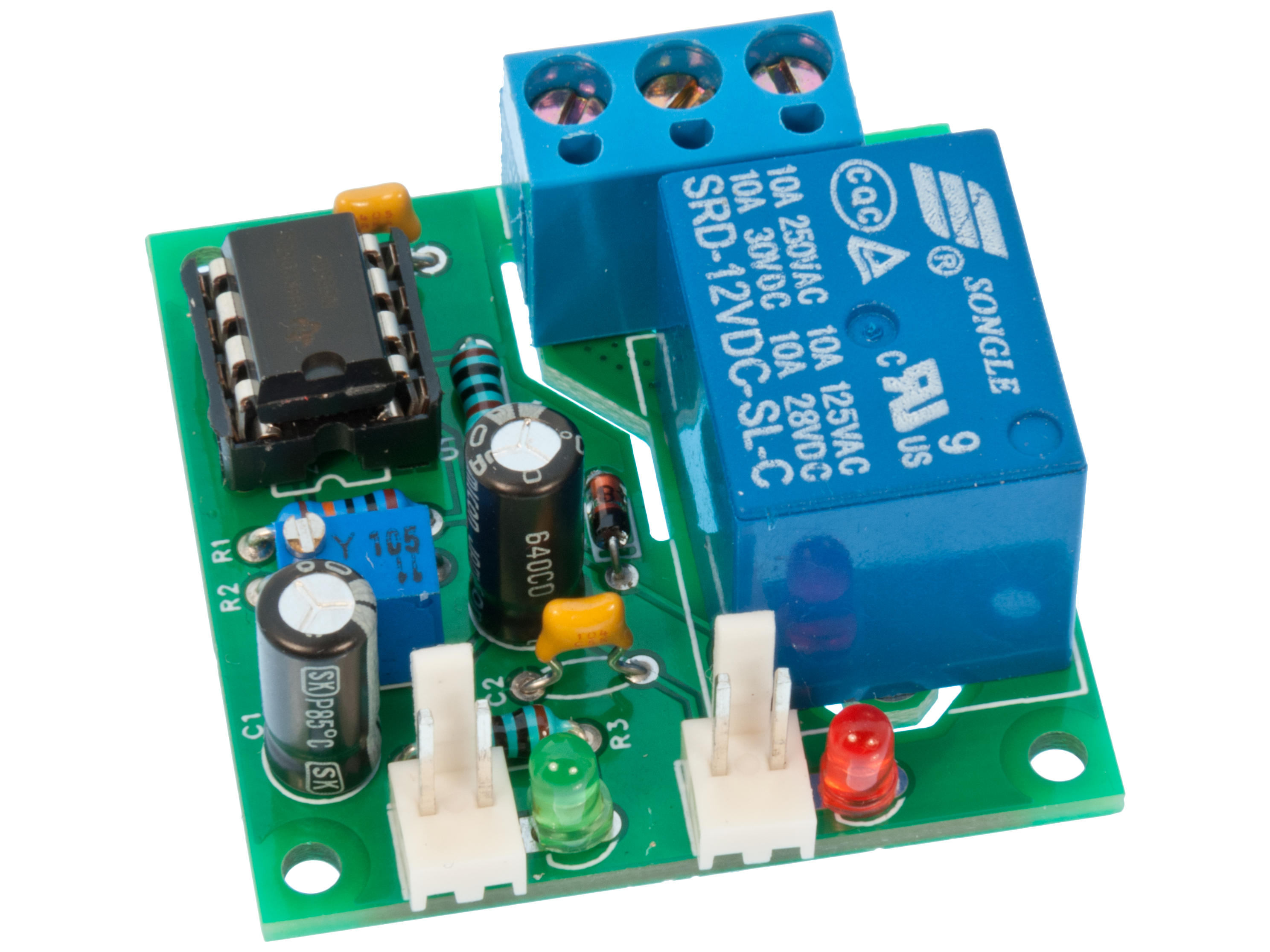

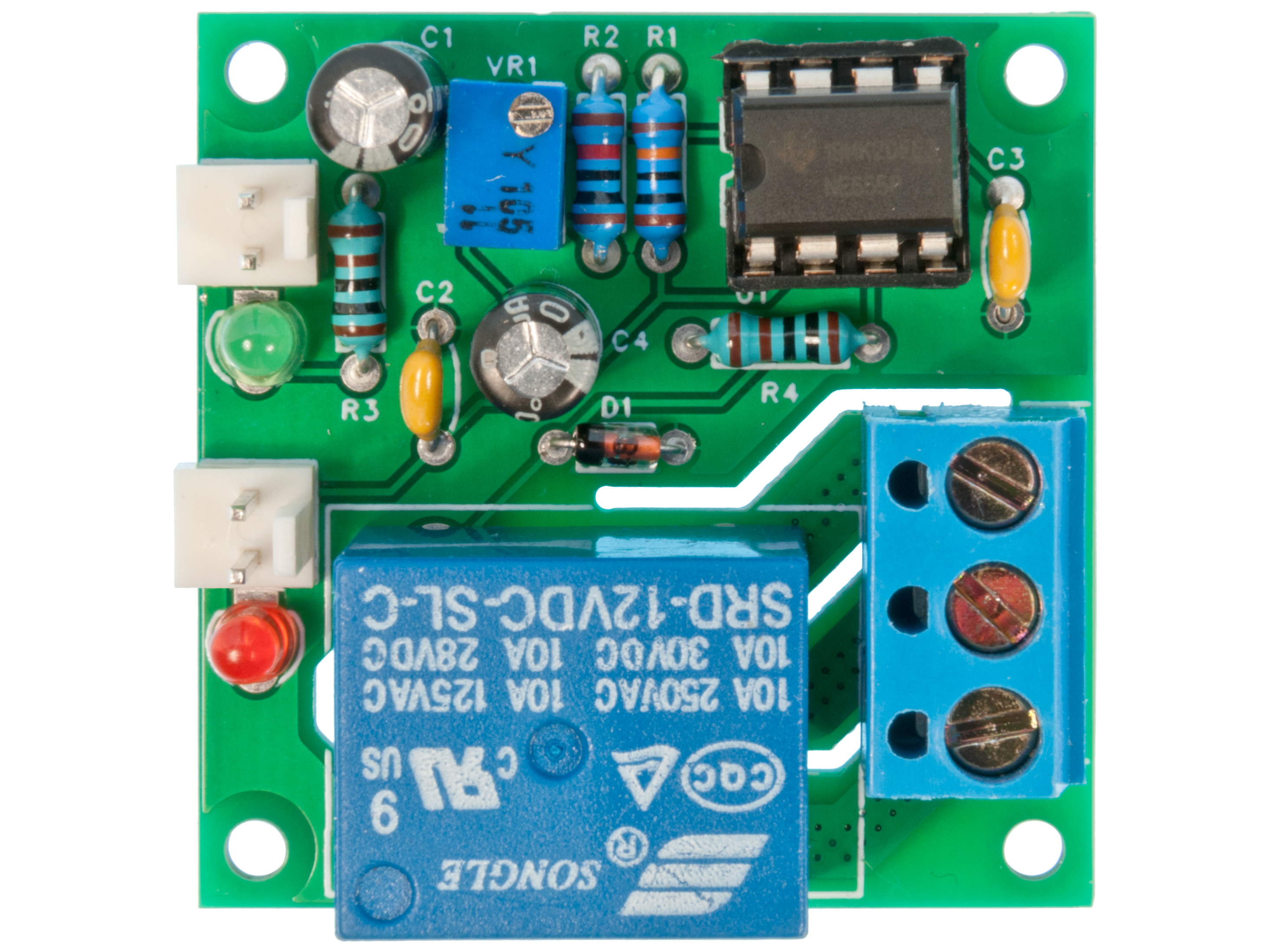

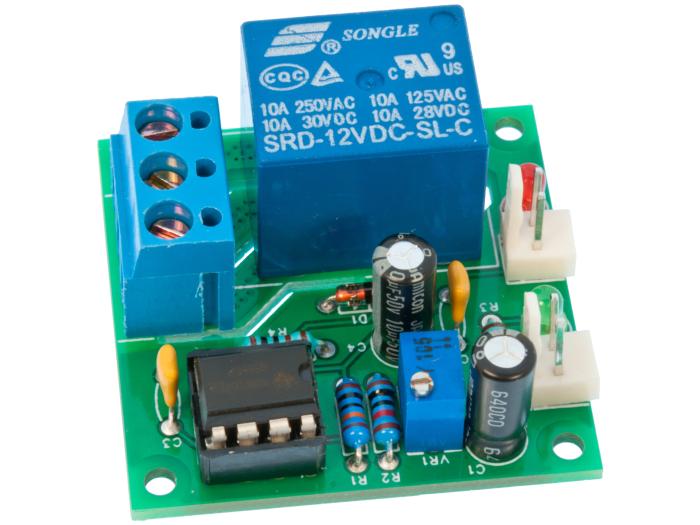

EK004 är ett tidsfördröjt relä med flera funktioner. När styringången (IN) dras låg eller kretsen spänningssätts växlar reläkontakten och hålls kvar i detta läge under en förinställd tid. Tidsfördröjningen ställs in med potentiometern på kortet. När tiden har löpt ut växlar reläet tillbaka och en ny fördröjningscykel kan påbörjas.
Eftersom reläet har en växlande kontakt kan det användas både för fördröjt tillslag och fördröjt frånslag. En fördröjningscykel påbörjas vid varje uppstart, vilket ger funktionen tillslagsfördröjning. För att förhindra en initial fördröjning kan styringången kopplas till V+ vid uppstart.
Tidsfördröjningen är ställbar från ca 120 ms till 12 s. För längre fördröjning kan kondensatorn C4 och/eller motståndet R2 bytas mot komponenter med högre kapacitans respektive resistans.
Specifikationer:
- Matningsspänning: 12 VDC
- Strömförbrukning: 20 mA (relä inaktivt) / 50 mA (relä aktivt)
- Fördröjningstid: 120 ms - 12 s
- Reläkontakt: 1-polig växlande (SPDT)
- Kontaktbelastning: 10 A vid 250 VAC / 10 A vid 30 VDC

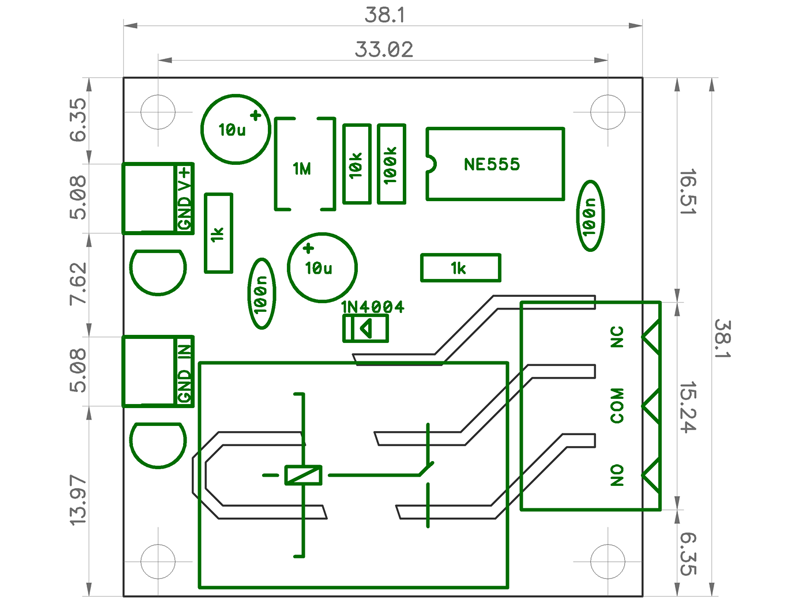

- Dimensioner: 38.1 × 38.1 × 20 mm
- Monteringshål: c-c 33 × 33 mm, Ø2.54 mm
VARNING! Denna byggsats kan arbeta med 230 VAC nätspänning. Spänningsförande delar blir då exponerade när kretskortet är anslutet till elnätet och beröring kan orsaka allvarlig personskada eller dödsfall.
Byggsatsen får endast monteras, provas och användas av personer med tillräcklig kunskap om elsäkerhet och arbete med nätspänning. Kretsen ska alltid vara frånkopplad från elnätet innan komponenter, anslutningar eller andra delar berörs eller ändras.
Efter färdigställande ska kretskortet monteras i en lämplig kapsling som förhindrar oavsiktlig beröring av spänningsförande delar. Iaktta stor försiktighet vid all anslutning, provning och användning.
