Produktbeskrivning

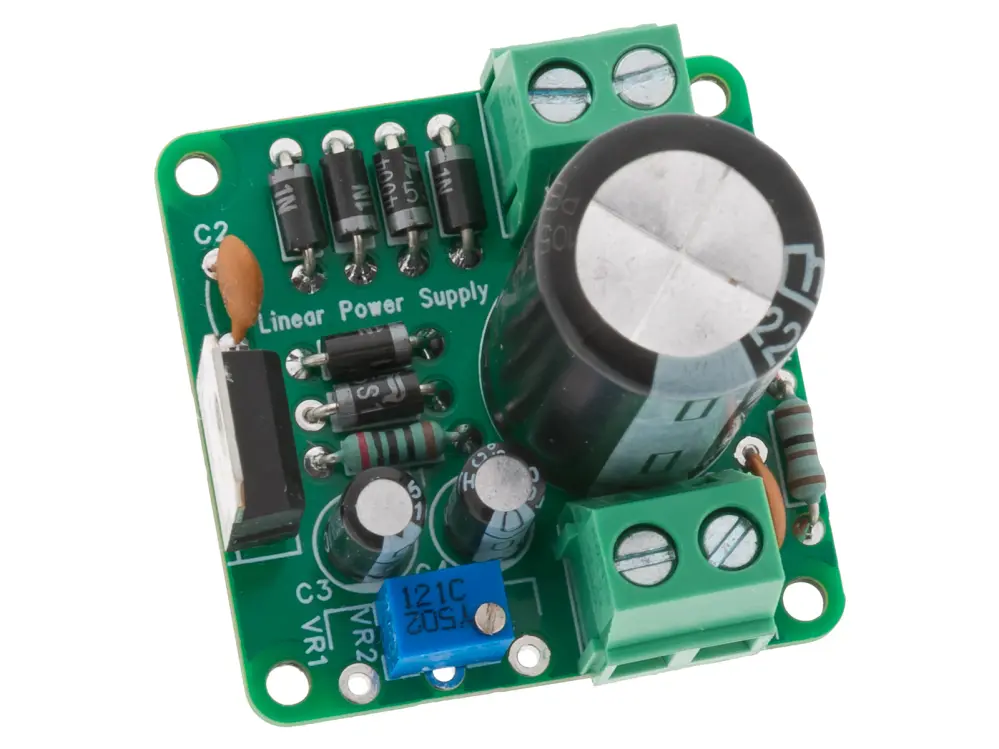

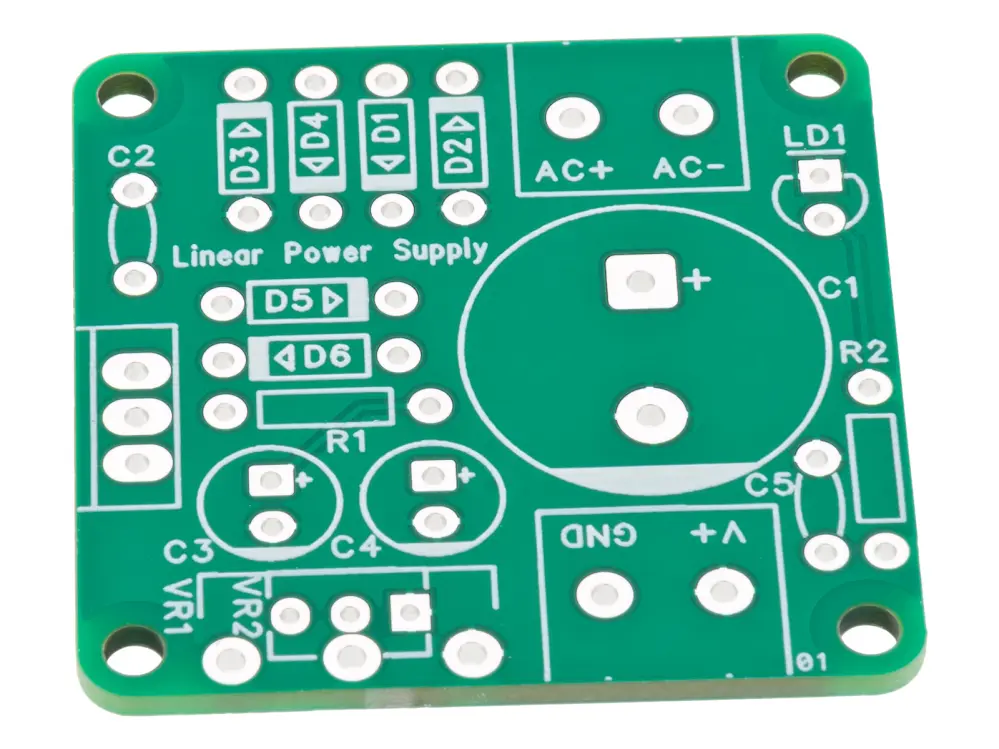

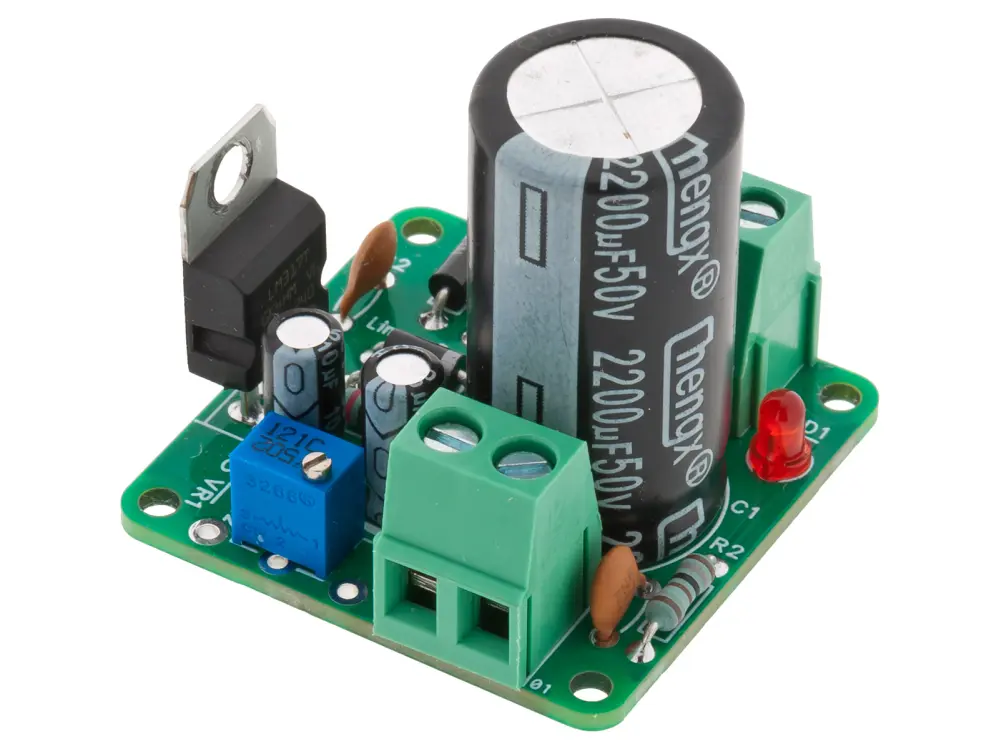

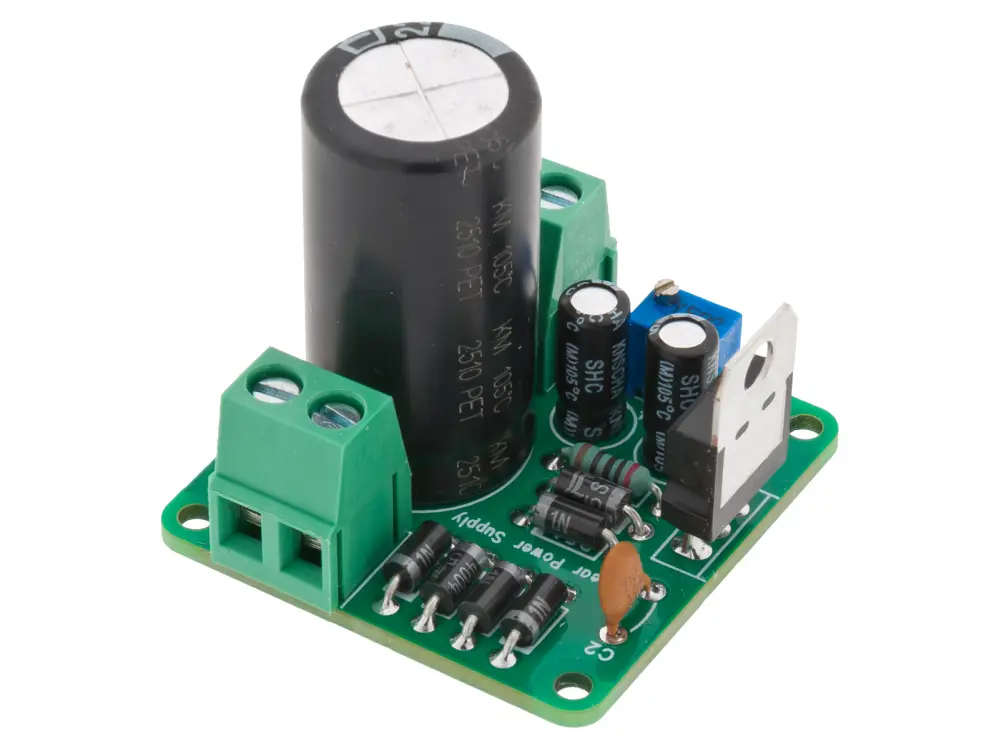

EK031 byggsats från Electrokit. Justerbar linjär spänningsregulator som använder den mycket populära regulatorn LM317. Kortet har inbyggd likriktarbrygga vilket möjliggör drift både från AC via transformator och från DC-källa. Utspänningen ställs in med trimpotentiometern, och kortet har även plats för panelmonterad potentiometer som alternativ. Konstruktionen gör modulen lämplig som flexibel laboratorieregulator, för prototyper eller som strömförsörjning i inbyggda system.

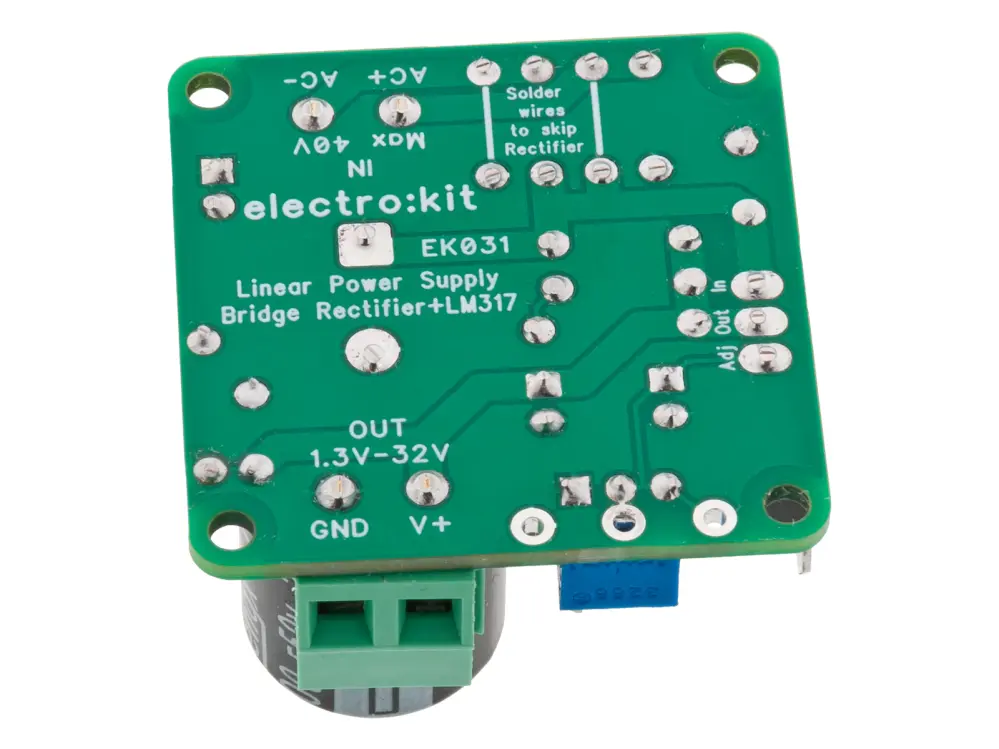

Regulatorn kan matas med ett brett inspänningsområde och kräver bara att inspänningen ligger ca 2 V över önskad utspänning. Vid DC-matning kan likriktarbryggan förbikopplas (inget krav) för att minska spänningsfallet. Eftersom effekten som regleras bort omvandlas till värme behöver regulatorn normalt en kylfläns. Skruvplintar möjliggör enkel anslutning av kablar. En status-LED indikerar drift.
Specifikationer:
- Typ: Linjär justerbar spänningsregulator (LM317)
- Drivspänning: ca 4 till 40 V AC eller DC (ca 2 V högre än önskad utspänning)
- Utspänning: 1.25 till 32 V
- Likriktare: Inbyggd brygga för AC-matning
- Justering: Trimpotentiometer, plats för 16 mm panelpotentiometer
- Indikering: LED för driftstatus
- Anslutningar: Skruvplintar för in och ut
- Kylning: Behövs för de flesta applikationer
- Mått: 36 x 36 mm
- Monteringshål: cc ca 31 x 31 mm, ø2.5 mm
