Produktbeskrivning

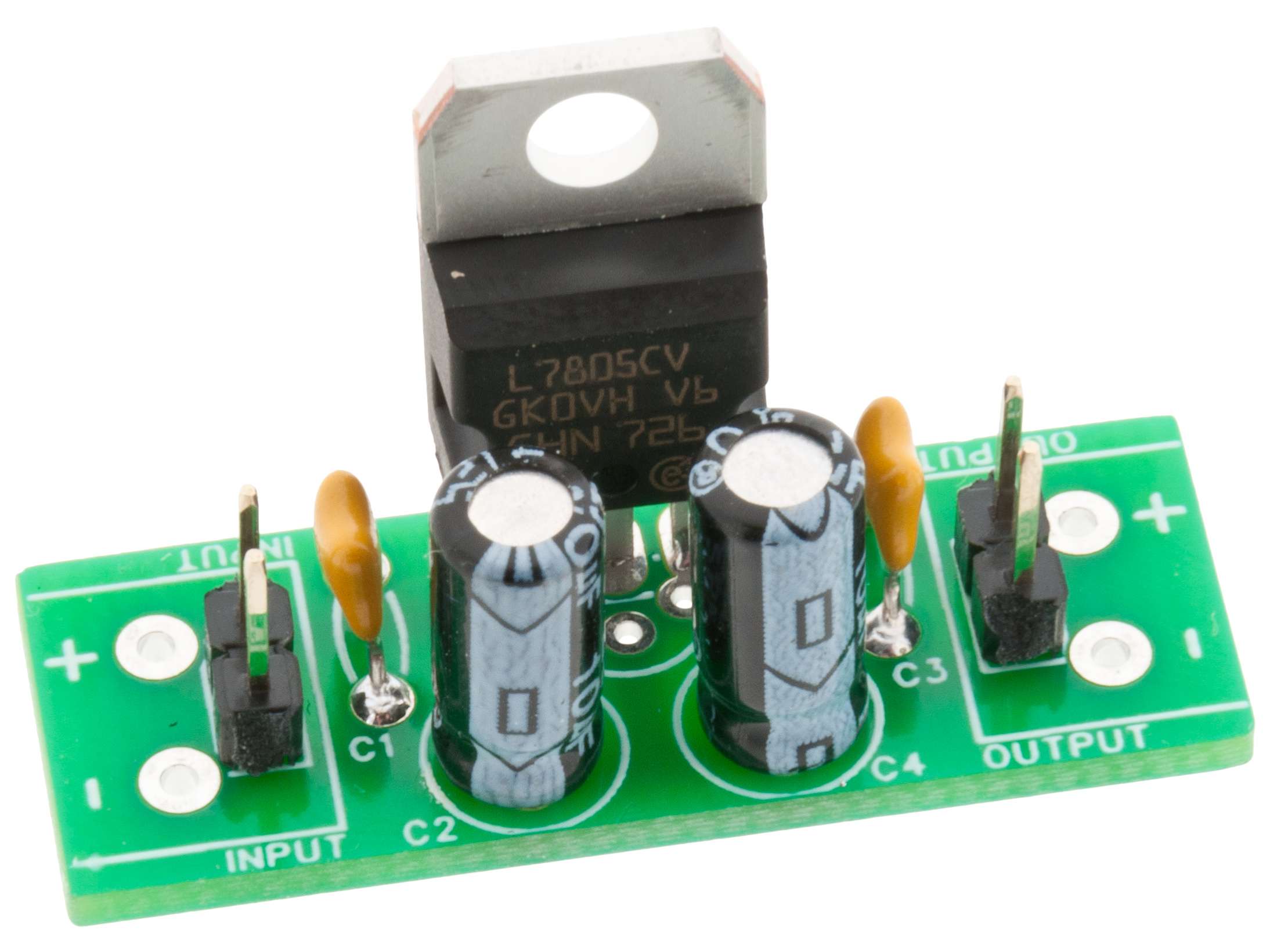

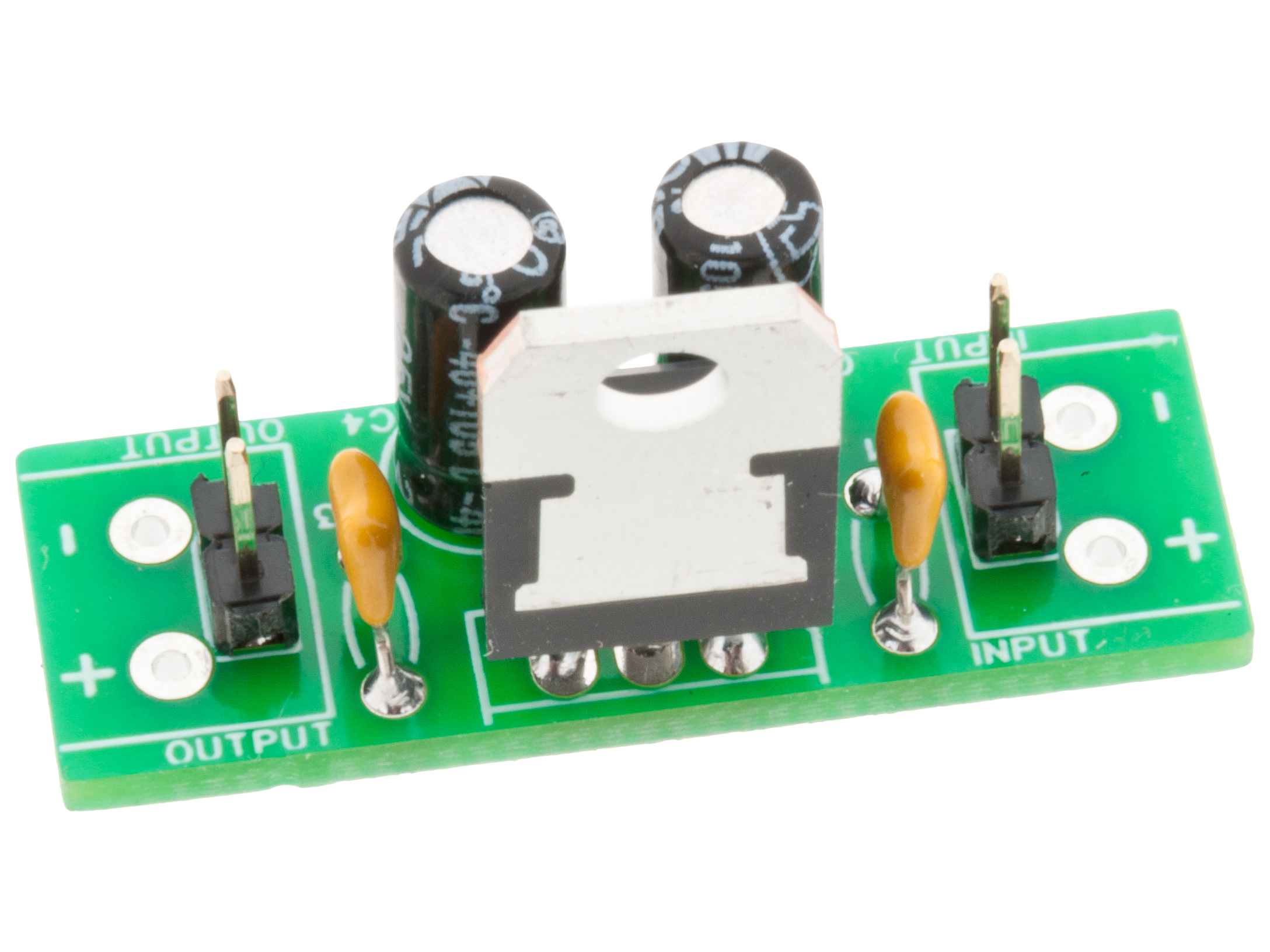

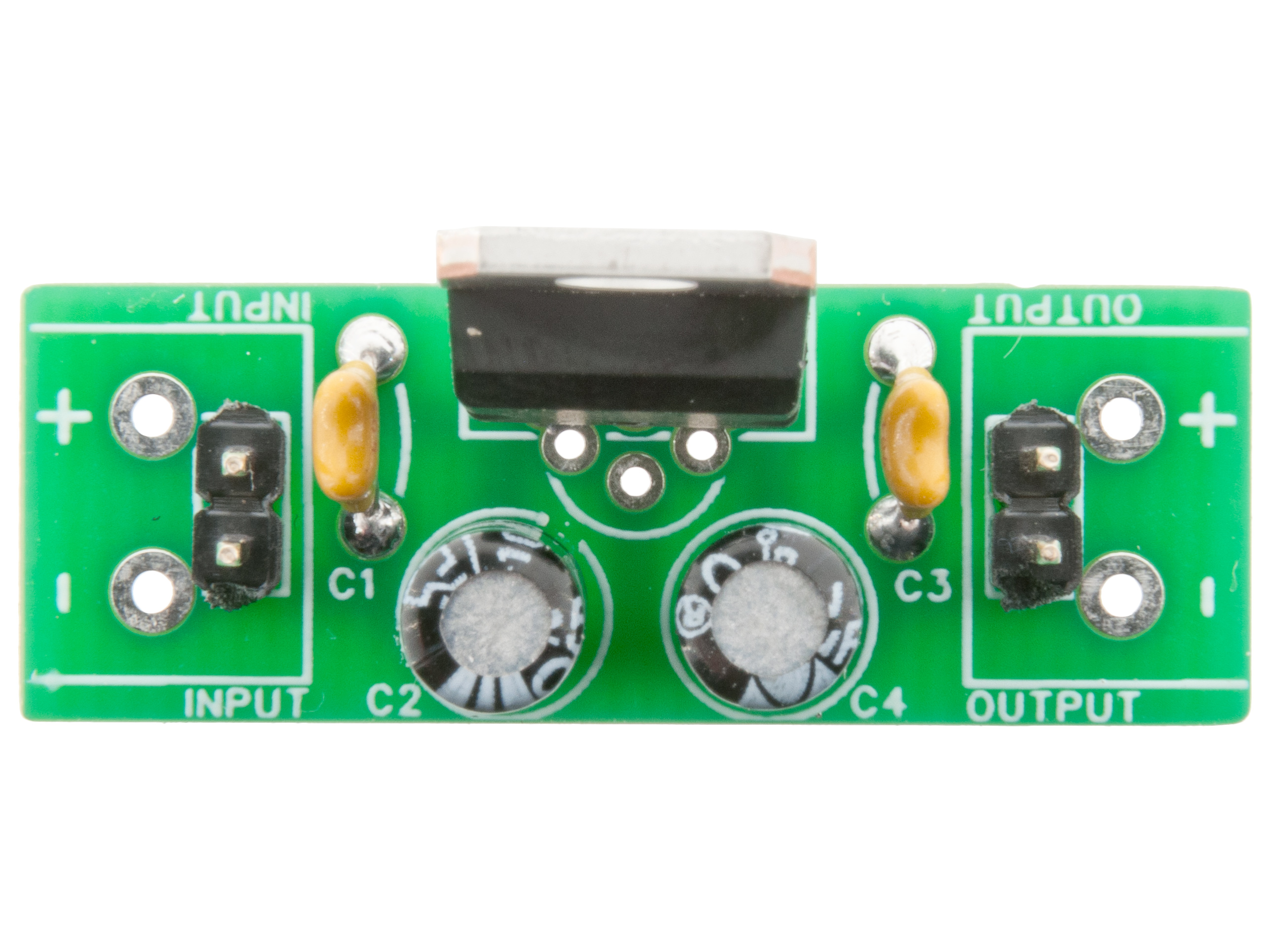

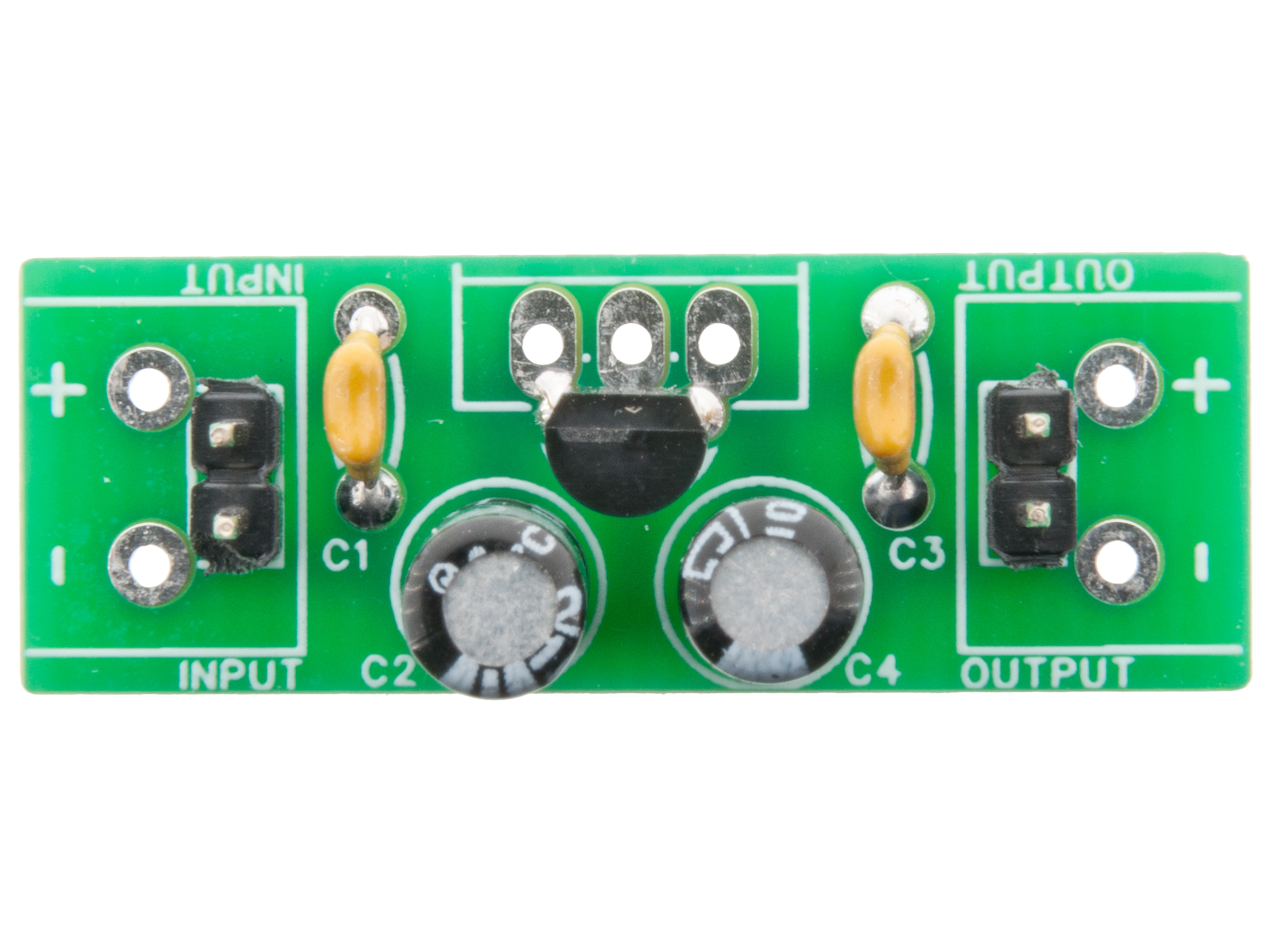

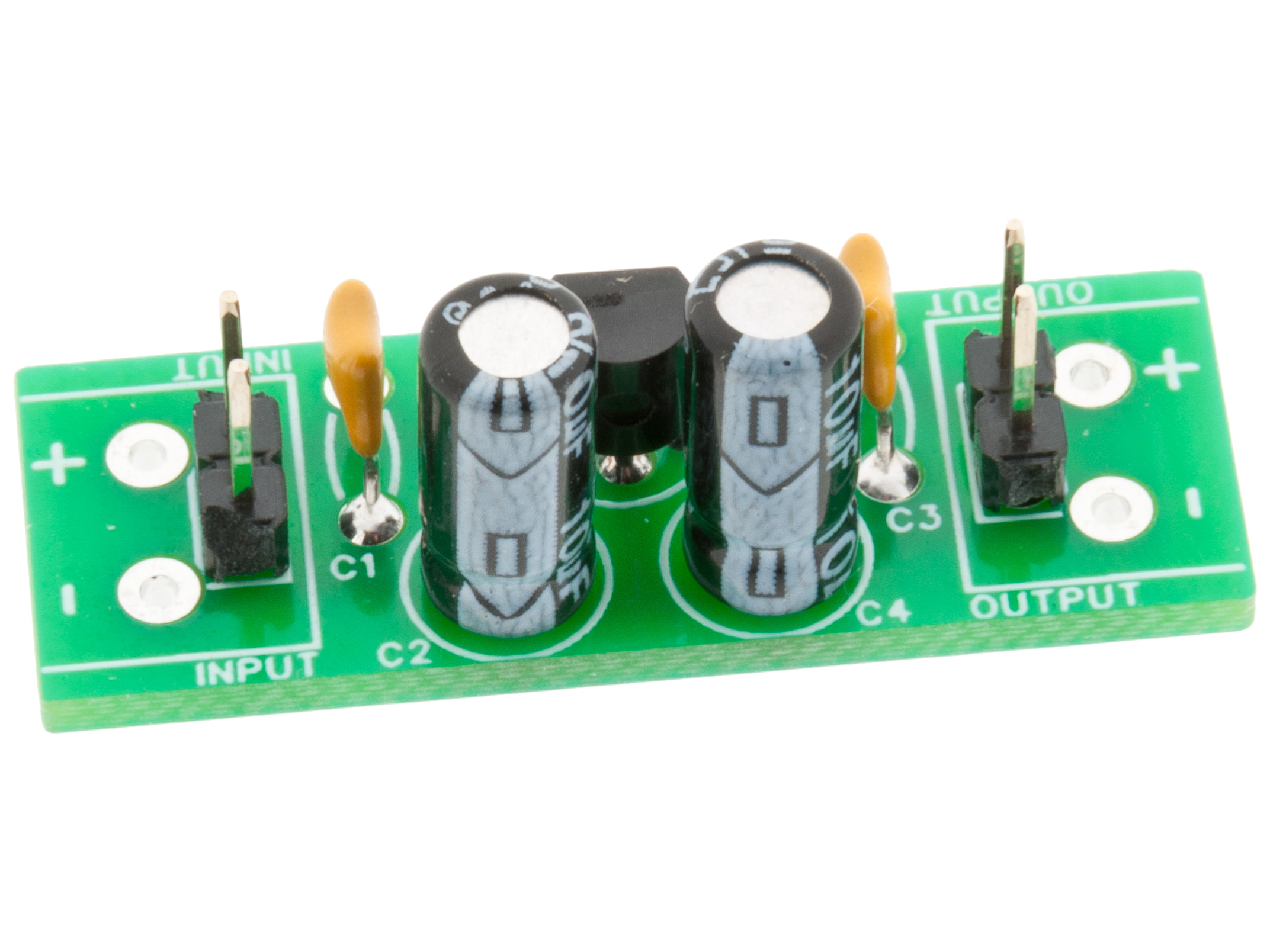

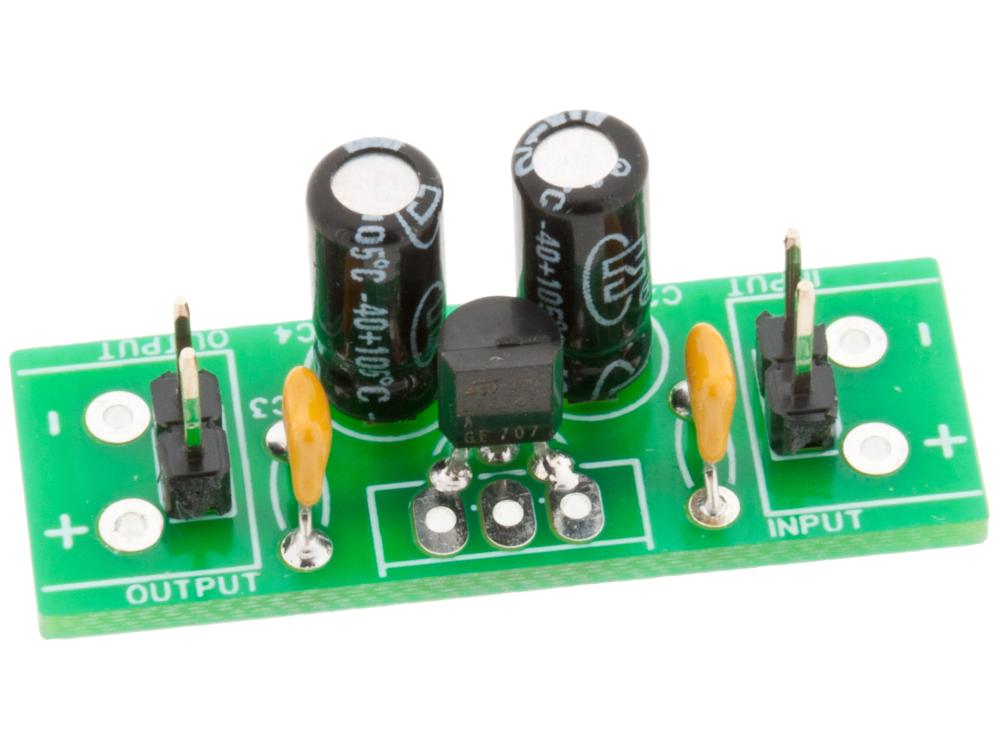

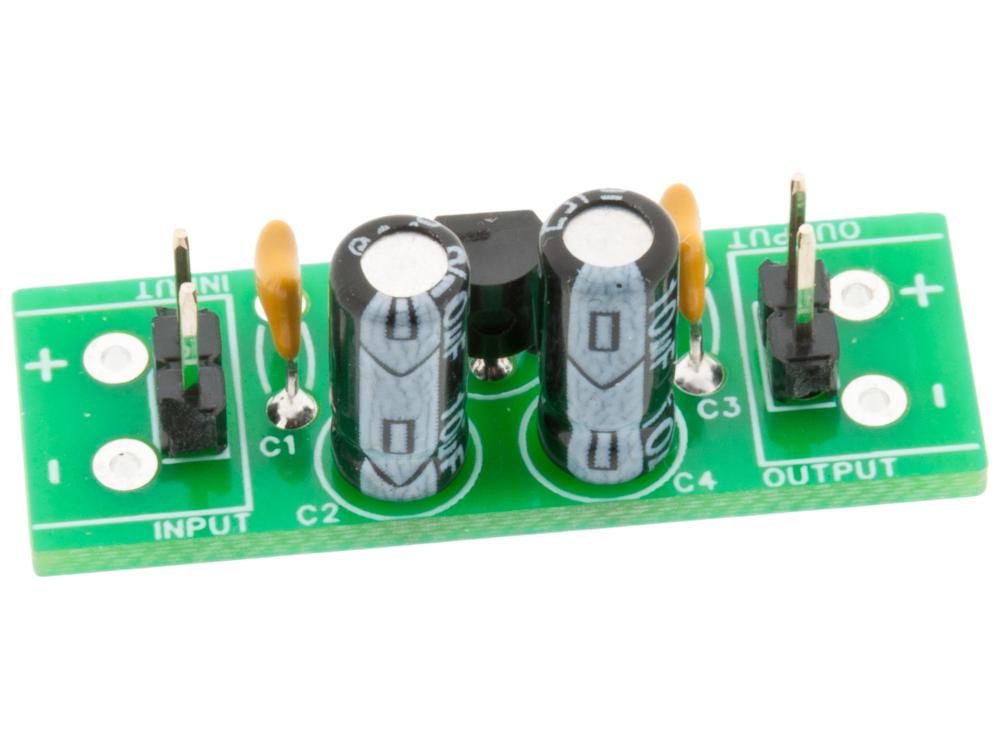

EK023 är en universell byggsats för samtliga spänningsregulatorer i 78L- och 78-serien. Kortet har plats för både den mindre TO-92 och den större TO-220. Byggsatsen innehåller kondensatorer i värdena 10uF och 0.1uF för stabilitet. Anslutningarna för in- och utspänning passar till 2.54mm stiftlist, 2.54mm eller 5.08mm skruvplint eller sladdar. För små laster och liten skillnad mellan in- och utspänning kan regulatorerna fungera utan kylfläns. För tyngre laster och större spänningsdifferens bör kylfläns användas.

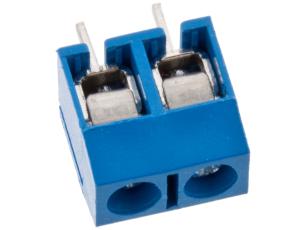

Stiftlist med 2.54mm rastermått följer med. Skruvplintar säljes separat. Se tillbehör nedan för för passande skruvplintar.
- Matningsspänning: minst 2V över utspänning
- Max strömuttag: 100mA (78Lxx) / 1000mA (78xx)
- Dimensioner: 12.7 x 35.6mm
