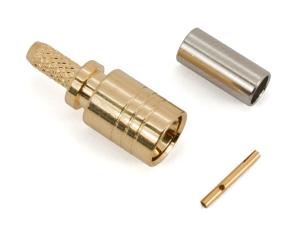

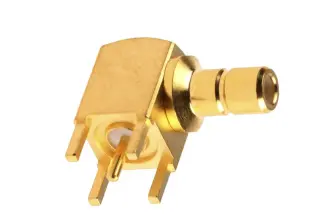

SMB-kontakten har en snap-on kopplingsmekanism. SMB-kontakter med 50 ohm är vanligast men det finns även med 75 ohm. SMB-kontakter erbjuder bredbandsprestanda med låg reflektion från DC till 4 GHz. Finns även med utökad prestanda upp till 10 GHz.
FAKRA-kontakten är en standardiserad koaxialkontakt som används främst inom fordonsindustrin för att ansluta RF-signaler, till exempel för GPS, antenner, kamera- och kommunikationssystem. Den är baserad på SMB-kontakten, men har kompletterats med ett färg- och kodningssystem samt en mekanisk låsning som säkerställer korrekt anslutning och hindrar att fel typ av signal kopplas in. FAKRA använder samma elektriska gränssnitt som SMB, vilket gör den elektriskt kompatibel, men den robusta konstruktionen och låsningen gör den bättre anpassad för miljöer med vibrationer och mekanisk påverkan.
FAKRA färgkoder och användningsområde
- Kod A - Svart - Analog radio utan drivspänning
- Kod B - Vit - Analog radio med drivspänning
- Kod C - Blå - GPS, navigations-antenner
- Kod D - Bordeauxviolett – 2G/3G/LTE/5G / mobiltelefoni respektive kommunikationsantenn
- Kod E - Grön – TV antenn 1 (t.ex. bil-TV)
- Kod F - Brun - TV antenn 2 (t.ex. bil-TV)
- Kod G - Grå – Radiostyrning / centrallås / fjärrsystem etc
- Kod H - Violett – GPS/navigation (alternativ kod) - används ibland för andra antennmoduler
- Kod I - Beige – Fjärrstyrning, uppvärmning eller Bluetooth-antenner
- Kod K - Curry - Radio med antenndiversitet
- Kod Z - Vattenblå / blågrön – Universal kod (passar i alla ovanstående)
