Produktbeskrivning

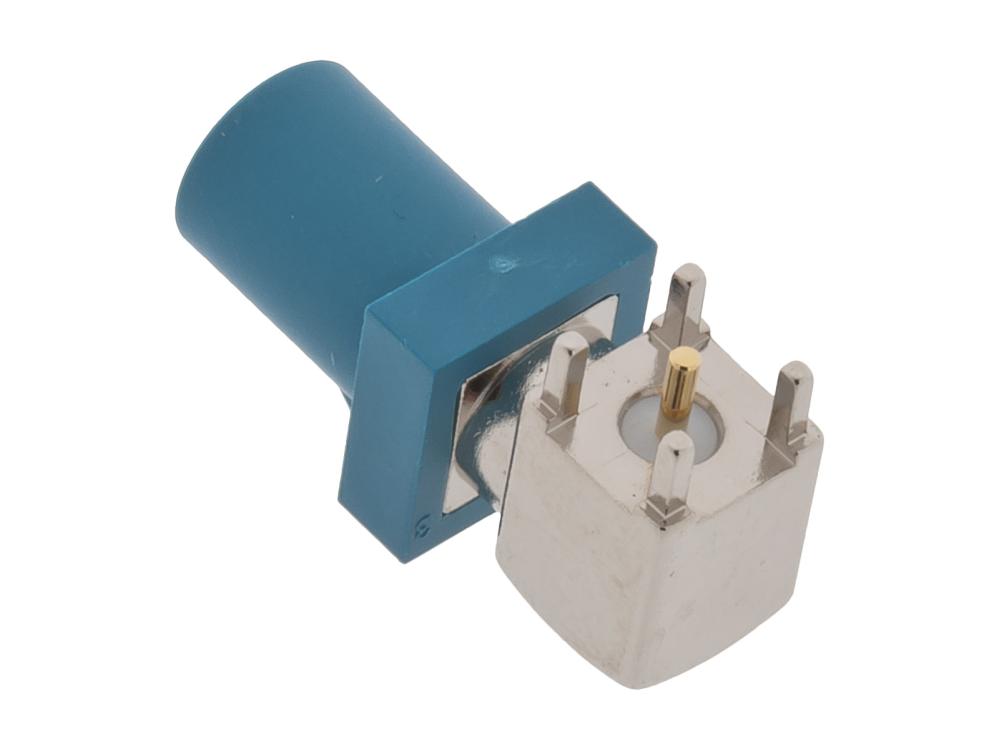

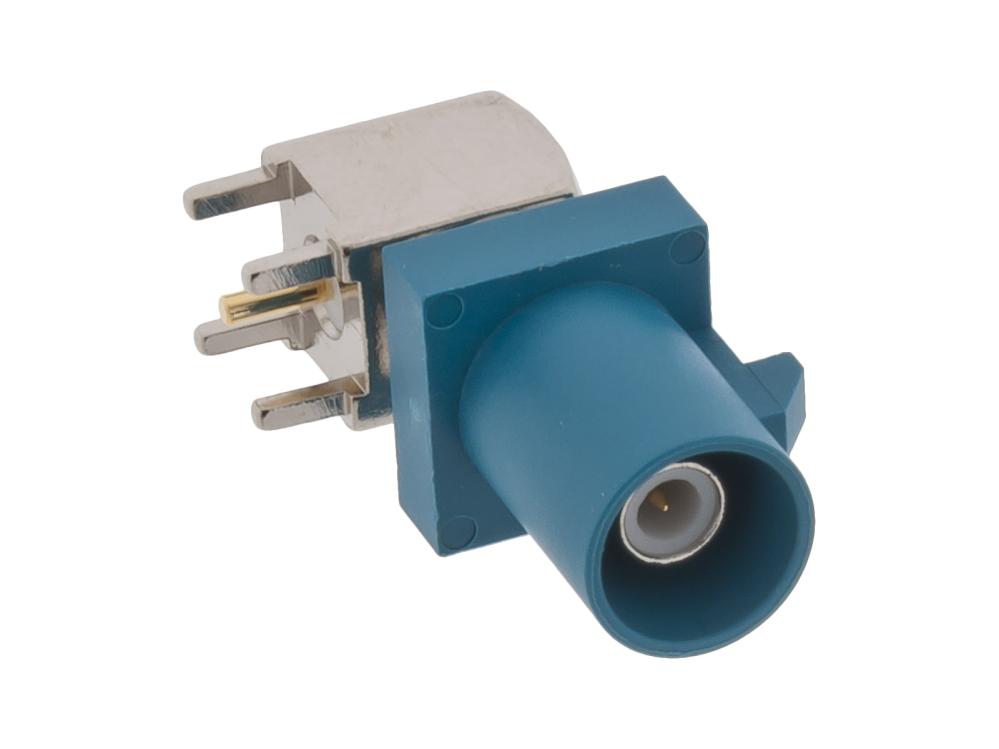

FAKRA PCB-monterad vinklad Z-typ kontakt för fordonsapplikationer. FAKRA Z-kontakten är universell och passar med samtliga FAKRA färgkoder. Kontakten är avsedd för RF-signaler upp till 6 GHz och används i system såsom GPS, GLONASS, Galileo, BeiDou, WiFi, LTE, DAB, TPMS och fordonsradar.
Specifikationer:
- Typ: FAKRA kod-Z antennkontakt (SMB)
- Kontaktutförande: Hane
- Montering: PCB-monterad
- Utförande: Vinklad Z-typ
- Frekvensområde: 0 - 6000 MHz
- Impedans: 50 ohm
- Kontaktresistans: Innerkontakt ≤ 6mΩ, ytterkontakt ≤ 1mΩ
- Isolationsresistans: 1000 MΩ
- Insticksförlust: 0.15dB vid 6GHz
- RF-isolationsspänning: 1000V
- Livslängd (in / urkoppling): 500 cykler
- Material: PA66 + 20% glasfiber
- Vikt: 5 g
- Dimensioner: 22.6 x 11.3 x 9.3 mm
- Arbetstemperatur: -45°C till +85°C
Om FAKRA kontakten:
FAKRA är en standardiserad koaxialkontakt som används främst inom fordonsindustrin för att ansluta RF-signaler, till exempel för GPS, antenner, kamera- och kommunikationssystem. Den använder SMB-kontakten, men har kompletterats med ett färg- och kodningssystem samt en mekanisk låsning som säkerställer korrekt anslutning och hindrar att fel typ av signal kopplas in. FAKRA är helt elektriskt kompatibel med SMB, men den robusta konstruktionen och låsningen gör den bättre anpassad för miljöer med vibrationer och mekanisk påverkan.
