Produktbeskrivning
FAKRA-kontakten är en standardiserad koaxialkontakt som används främst inom fordonsindustrin för att ansluta RF-signaler, till exempel för GPS, antenner, kamera- och kommunikationssystem. Den är baserad på SMB-kontakten, men har kompletterats med ett färg- och kodningssystem samt en mekanisk låsning som säkerställer korrekt anslutning och hindrar att fel typ av signal kopplas in. FAKRA använder samma elektriska gränssnitt som SMB, vilket gör den elektriskt kompatibel, men den robusta konstruktionen och låsningen gör den bättre anpassad för miljöer med vibrationer och mekanisk påverkan.
Specifikationer:

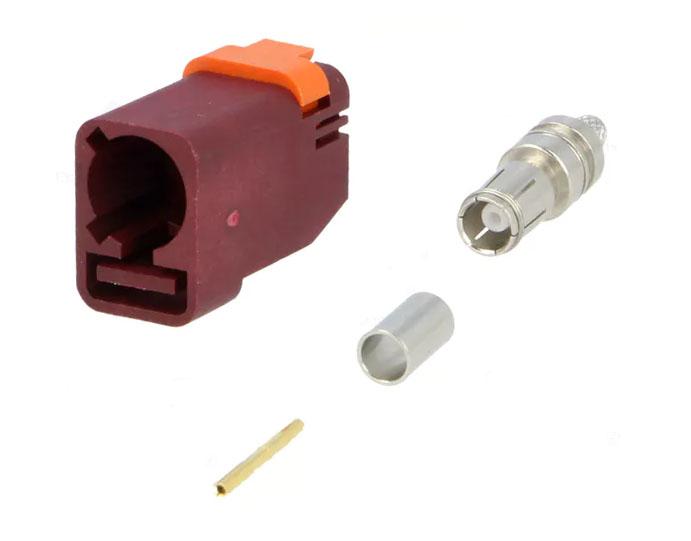

- FAKRA kod D (bordeauxviolett) hona
- SMB-hona för crimp
- För kabeltyp: RG174/RG316/LMR100
FAKRA färgkoder och användningsområde:
- Kod A - Svart - Analog radio utan drivspänning
- Kod B - Vit - Analog radio med drivspänning
- Kod C - Blå - GPS, navigations-antenner
- Kod D - Bordeauxviolett – 2G/3G/LTE/5G / mobiltelefoni respektive kommunikationsantenn
- Kod E - Grön – TV antenn 1 (t.ex. bil-TV)
- Kod F - Brun - TV antenn 2 (t.ex. bil-TV)
- Kod G - Grå – Radiostyrning / centrallås / fjärrsystem etc
- Kod H - Violett – GPS/navigation (alternativ kod) - används ibland för andra antennmoduler
- Kod I - Beige – Fjärrstyrning, uppvärmning eller Bluetooth-antenner
- Kod K - Curry - Radio med antenndiversitet
- Kod Z - Vattenblå / blågrön – Universal kod (passar i alla ovanstående)
