Produktbeskrivning

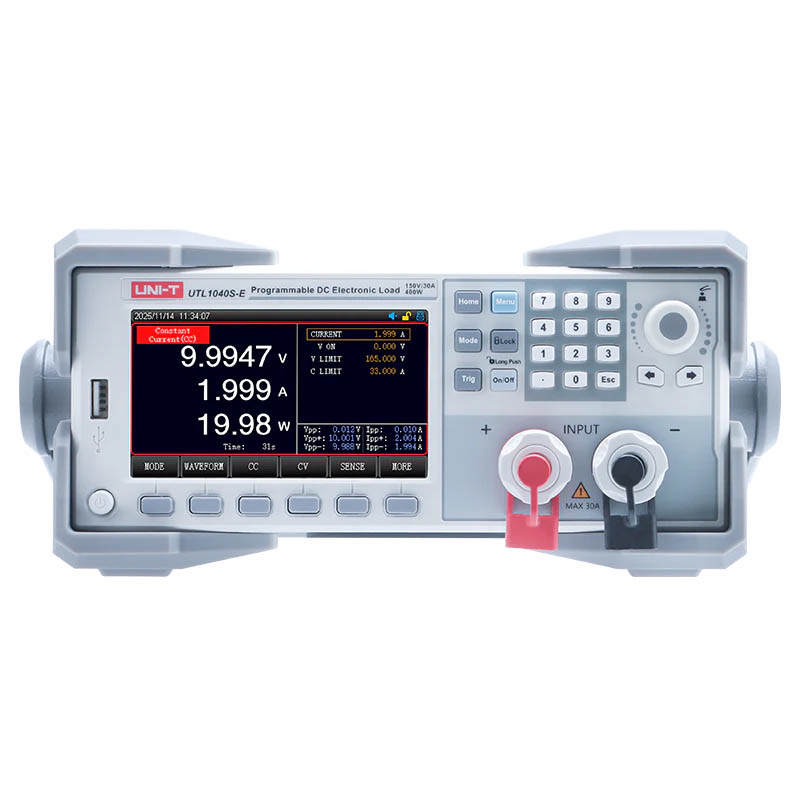

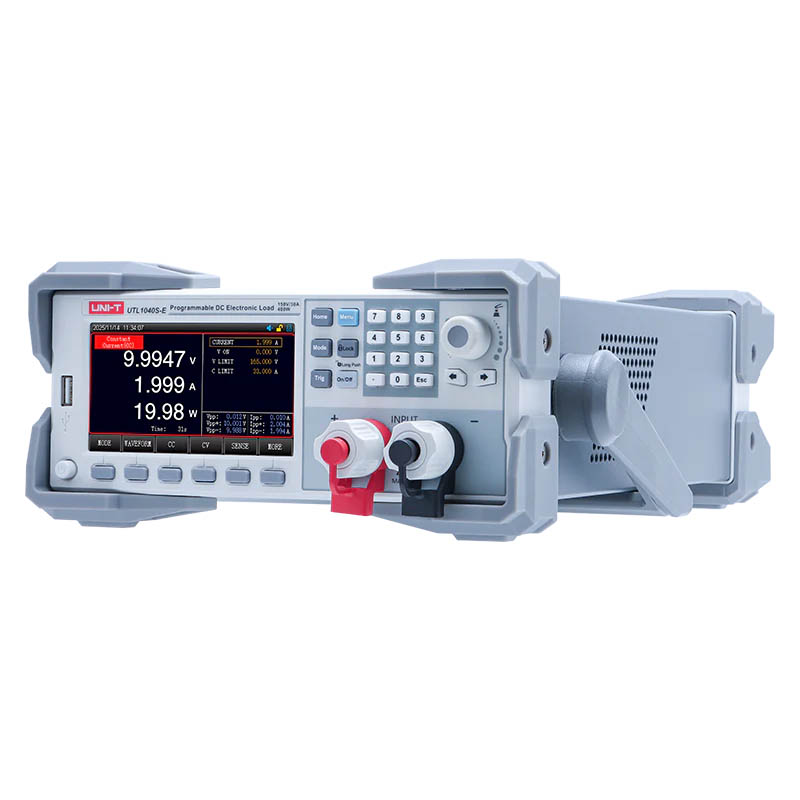

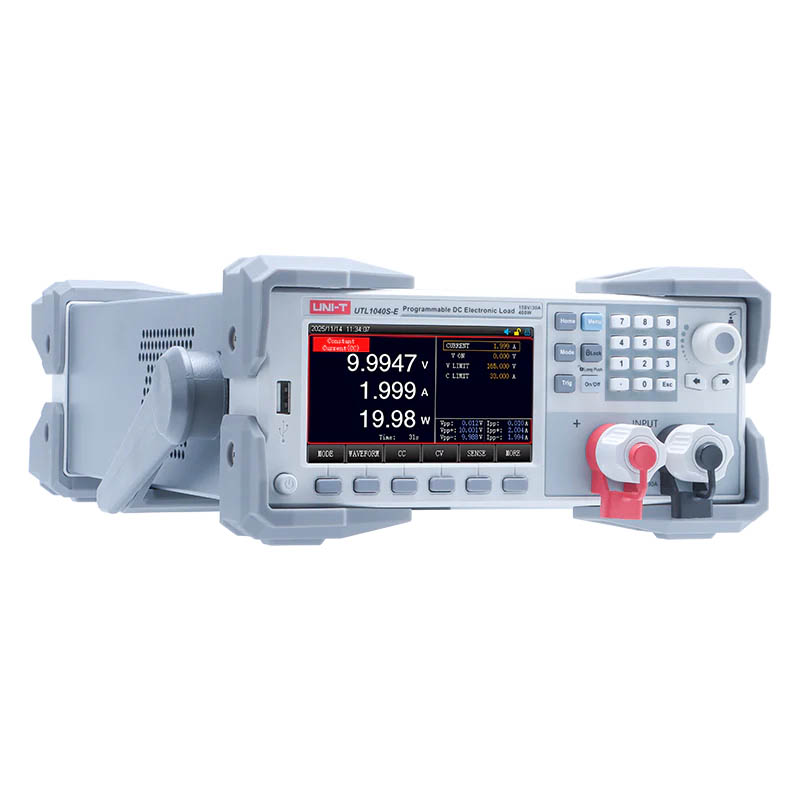

UNI-T UTL1020S-E är en programmerbar elektronisk DC-last utvecklad för testning, verifiering och belastningsanalys av nätaggregat, batterier, laddare, LED-drivare och andra DC-källor. Instrumentet använder hög samplingshastighet och DSP-baserad signalbehandling för att möjliggöra snabb och exakt analys av spänning, ström och effekt i både statiska och dynamiska tester. UTL1020S-E är anpassad för laboratorier, utvecklingsarbete, produktionstest och service där avancerad belastningsstyrning och detaljerad mätanalys önskas.
UTL1020S-E används främst för belastningstest av laboratorienätaggregat, batterisystem och DC-omvandlare där snabb transientrespons, programmerbar belastning och detaljerad analys av spännings- och strömförlopp önskas. Instrumentet kan även simulera verkliga belastningsförändringar för verifiering av nätaggregat och batterier under dynamiska förhållanden.
Funktioner:
- 4.3" färgdisplay
- Synkron samplingshastighet upp till 500kHz
- Stöd för dynamisk belastning upp till 50kHz
- Visning av spännings- och strömvågformer i realtid
- Ripple-visning direkt på skärmen
- CC konstant ström-läge
- CV konstant spänning-läge
- CR konstant resistans-läge
- CP konstant effekt-läge
- Automatiska LIST-sekvenser
- LED-simulering
- Batterisimulering
- Kortslutningstest
- OCP-test
- OVP-test
- Tidsmätning
- Vågformsinspelning
- Remote sense-kompensering

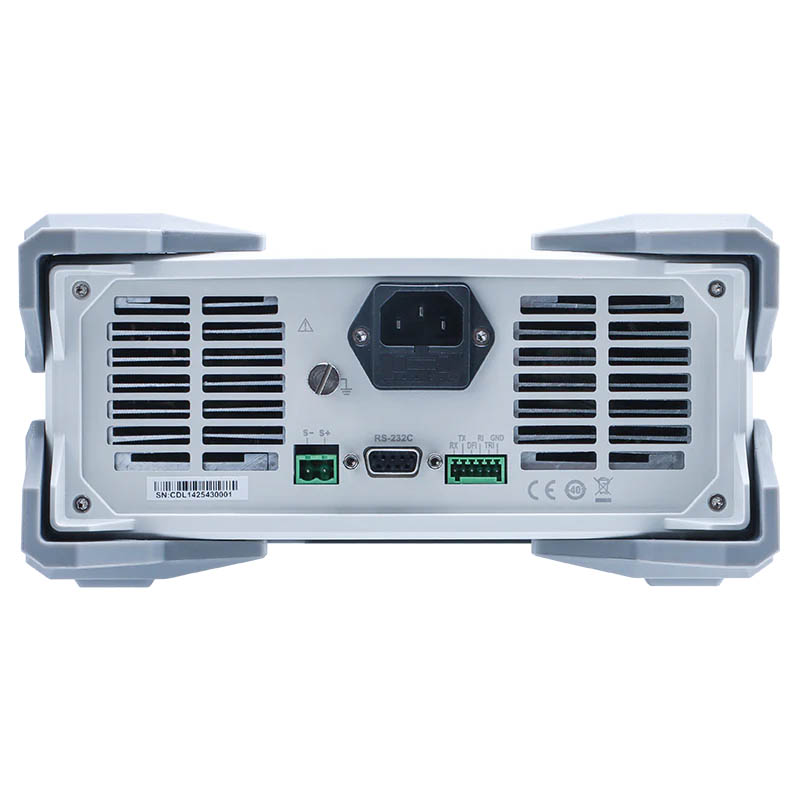

- RS232-kommunikation
- SCPI-stöd (Standard Commands for Programmable Instruments)
- Programvarustöd för datainsamling
- Automatiserade testsekvenser
- DSP-baserad signalbehandling
- Intelligent analys av transientförlopp
Specifikationer:
- Modell: UTL1020S-E
- Ingångsspänning: 0 till 150V
- Ingångsström: 0 till 30A
- Effekt: 200W
- Minsta drivspänning vid 30A: 1.4V ±0.1V
- CC-upplösning: 1mA
- CV-upplösning: 1mV
- CP-upplösning: 10mW
- CR-område: 0.05Ω till 10kΩ
- Dynamiskt läge T1/T2: 10μs till 50s
- Stigtid/falltidslutning: 0.0006A/μs till 3A/μs
- Minimal stigtid: 10μs
- Övereffektskydd: ≥220W
- Överströmsskydd: ≥33A
- Överspänningsskydd: ≥165V
- Övertemperaturskydd: ≥85°C
- Inspänning: 230 VAC
- Dimensioner: 215 x 88 x 372mm
- Vikt: 3.73kg
Levereras med:
- Nätkabel
- RS232-kabel
- Reservsäkringar
- Kalibreringscertifikat
- Manual
- Säkerhetsinformation
