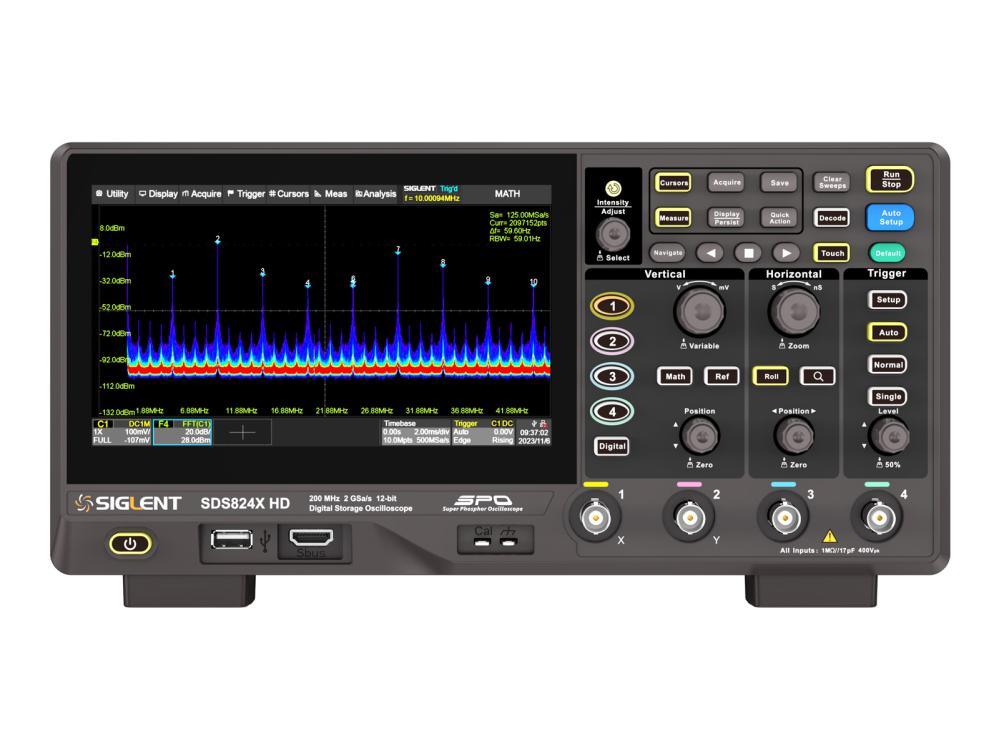

Oscilloskop 200MHz 4-kan 12-bit Siglent SDS824X HD

Art nr: 41021421 - Siglent
Handla denna produkt Oscilloskop 200MHz 4-kan 12-bit Siglent SDS824X HD
pris 9 795 SEK
Inklusive 25% moms
Slut i lager

Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se

Produktbeskrivning

ÖppnaStäng

Produktbeskrivning

SIGLENTs SDS822X HD högupplösta digitala oscilloskop är baserade på 2 GSa/s, 12-bitars analog-digitalomvandlare och ingångar med utmärkt brusprestanda. Det har en bandbredd på 200 MHz och har en maximal inspelningslängd på 100 Mpt och visar 4 analoga kanaler + 16 digitala kanaler för blandad signalanalys.

SDS822X HD-serien använder Siglents SPO-teknologi med en maximal vågformhastighet på upp till 120 000 wfm/s (normalt läge, upp till 500 000 wfm/s i sekvensläge), 256-nivå intensitetsgraderingsvisningsfunktion samt en färgtemperaturvisningsläge. Den använder också ett innovativt digitalt triggningssystem med hög känslighet och låg jitter. Triggningssystemet stöder flera kraftfulla triggningslägen inklusive seriebustriggning. Verktyg som historisk vågformsinspelning, sök- och navigeringsfunktioner, masktest, Bode-diagram, kraftanalys och tillåter utökade vågformsinspelningar att fångas, lagras och analyseras. Ett imponerande utbud av mät- och matematiska funktioner, alternativ för en 25 MHz godtycklig vågforms-generator samt serieavkodning är också funktioner hos SDS822X HD.
Den 7-tums kapacitiva pekskärmen stöder multi-touch-gester, tack vare användarvänlig UI-design kan instrumentet markant förbättra användareffektiviteten. Den stöder också musstyrning och fjärrwebbkontroll över LAN.


Nyckelfunktioner:

12-bitars hög upplösning
12-bitars analog-digitalomvandlare med samplingshastighet upp till 2 GSa/s
Ingångar med 70 µVrms brusnivå @ 200 MHz bandbredd
4 analoga kanaler, upp till 200 MHz bandbredd
SPO-teknologi
Vågformsinspelningshastighet upp till 120 000 wfm/s (normalt läge) och 500 000 wfm/s (sekvensläge)
Stöder 256-nivå intensitetsgradering och färgtemperaturvisningslägen
Upp till 100 Mpt inspelningslängd
Digitalt triggningssystem
Intelligent triggning: Kante, Sluttning, Pulsbredd, Fönster, Runt, Intervall, Dropout, Mönster, Video (HDTV-stöd), Kvalificerad, N:e kant, Fördröjning, Inställning/Hålltid.
Seriebustriggning och dekoder, stöder protokoll I2C, SPI, UART, CAN, LIN
Segmenterad inspelning (sekvensläge), delar upp den maximala inspelningslängden i flera segment (upp till 80 000), enligt de av användaren angivna triggvillkoren, med mycket kort dödtid mellan segmenten för att fånga det kvalificerade händelsen
Historisk vågformsinspelningsfunktion (Historia), den maximala inspelade vågforms längden är 80 000 ramar
Automatiska mätningar på 50+ parametrar, stöder statistik med histogram, spår, trend, mätning med grind, och mätningar på Matematik, Historik och Referens
4 Matematiska spår (2 Mpt FFT, addition, subtraktion, multiplikation, division, integration, differentiering, kvadratrot, etc.), stöder formelredigerare
Rikliga dataanalysfunktioner som Sök, Navigera, Räknare, Bode-diagram och Kraftanalys
Snabb masktestfunktion baserad på hårdvara, med maskredigeringsverktyg för att skapa användardefinierade masker
16 digitala kanaler (valfritt)
25 MHz vågforms-generator (valfritt)
7-tums TFT-LCD-skärm med upplösning 1024 * 600; Kapacitiv pekskärm stöder multi-touch-gester
Gränssnitt inkluderar: USB-värdar, USB-enhet (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Triggutgång
Inbyggd webbserver som stöder fjärrkontroll över LAN-porten med hjälp av en webbläsare. Stöder SCPI-fjärrkontrollkommandon. Stöder extern mus och tangentbord. Stöder NTP.

Egenskaper

Egenskaper/attribut för denna produkt
Attribut Värde
Vertikal upplösning
12 bit
Bandbredd
200 MHz
Kanaler
4
Nivå
Insteg
Touch skärm
Ja
Web server
Ja
  • SKU:

    41021421
  • MPN:

    SDS824X HD
