Produktbeskrivning

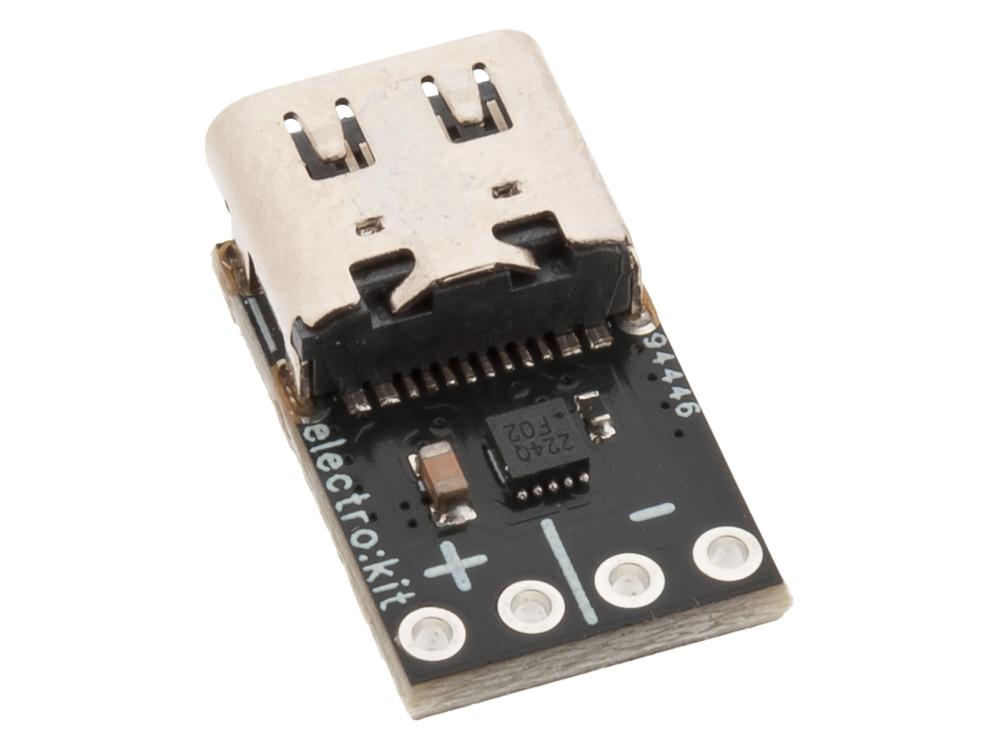

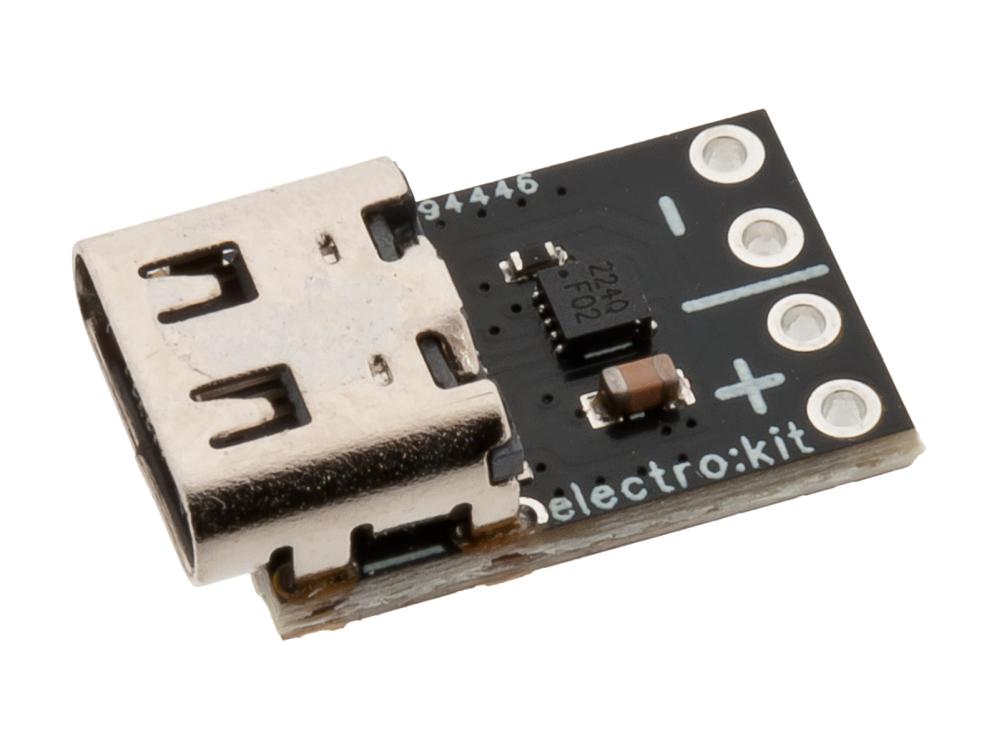

Kompakt USB-C Power Delivery-modul med 5–20 V utspänning. Gör det möjligt att använda en USB-C PD-strömförsörjning eller laddare som strömkälla för elektronikprojekt och andra DC-drivna enheter. Modulen förhandlar fram önskad utspänning via USB Power Delivery (USB-PD).
Önskad utspänningen ställs in med lödbryggor på kortets baksida och kan konfigureras till 5 V (förvald), 9 V, 12 V eller 20 V. För att den valda utspänningen ska kunna erhållas krävs att den anslutna USB-C PD-strömkällan stöder den aktuella spänningen. USB-C PD-strömkällan måste också kunna leverera minst 15 W.
Om den anslutna USB-C PD-strömkällan inte stöder den valda utspänningen kommer modulen att begära den närmaste lägre spänning som stöds. Med modulen inställd på 20 V kan man exempelvis få 12 V eller 15 V i stället.

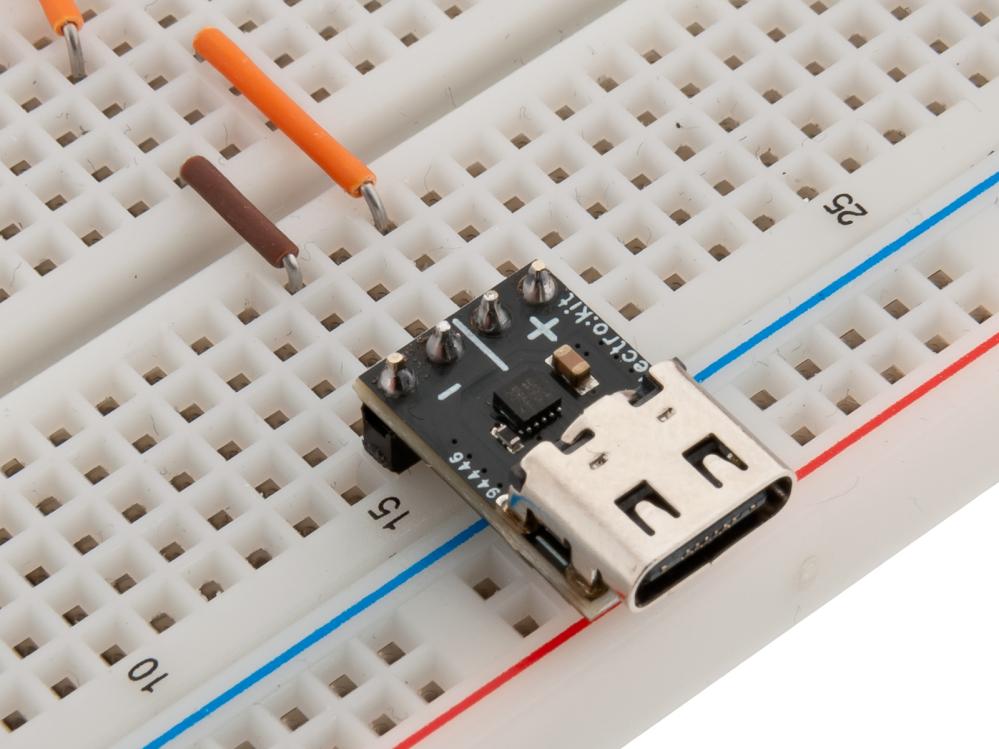

Modulen levereras med stiftlist för anslutning till kopplingsdäck och experimentkort.
Obs! Kontrollera alltid utspänningen med en multimeter innan modulen ansluts till den avsedda enheten. Detta för att säkerställa att utspänningen motsvarar den valda inställningen och att den anslutna USB-C PD-strömkällan stöder den begärda spänningsnivån.
Specifikationer:
- Tillverkare: Electrokit
- Artikelnummer: EKM047
- Typ: USB-C Power Delivery Sink / PD-trigger
- Ingång: USB-C PD
- Valbar utspänning: 5, 9, 12 eller 20 V
- Uteffekt (max): 60 W (3 A vid 20 V)
- Standardinställning: 5 V
- Konfigurering: Lödbryggor
- Kommunikationsprotokoll: USB-PD 3.0 (USB Power Delivery 3.0)
- Dimensioner: 15 × 10 x 4.9 mm
Levereras med:
- Stiftlist (ej förmonterad)
