Produktbeskrivning
Tidsbegränsat erbjudande med uppgraderad bandbredd utan kostnad.
SDS2104X+ 100MHz -> 200MHz
SDS2204X+ 200MHz -> 350MHz
SDS2354X+ 350MHz -> 500MHz
Kampanjen gäller tom. 30/9 2023.

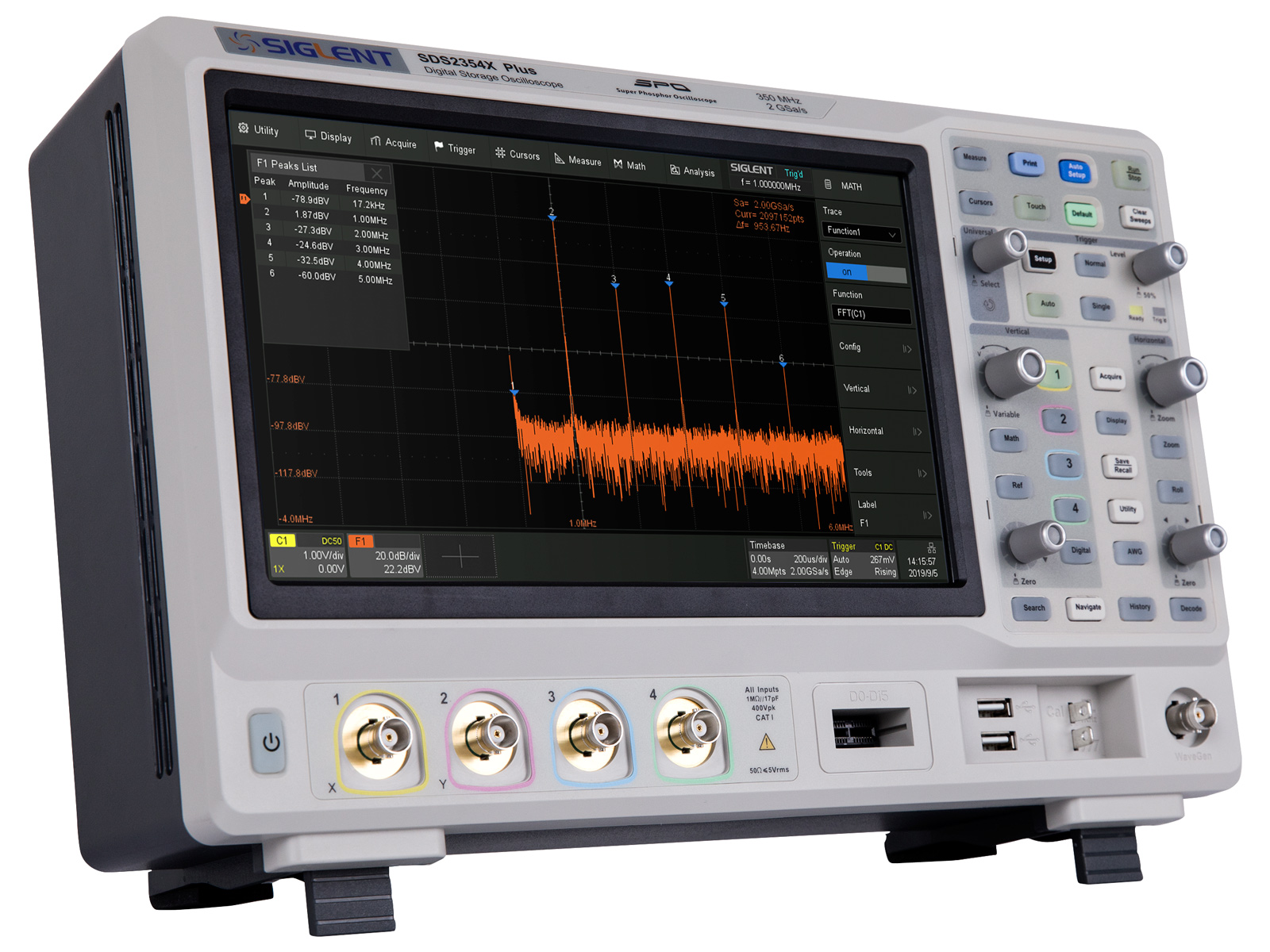

SDS2000X Plus har samma 10.1" skärm som SDS5000-serien, med kapacitiv multi-touch och 256-nivåers färggradering, stöd för mus och tangentbord samt betydande förbättringar i den analoga delen som medger högre upplösning, större minnesdjup och snabbare samplingsfrekvens!

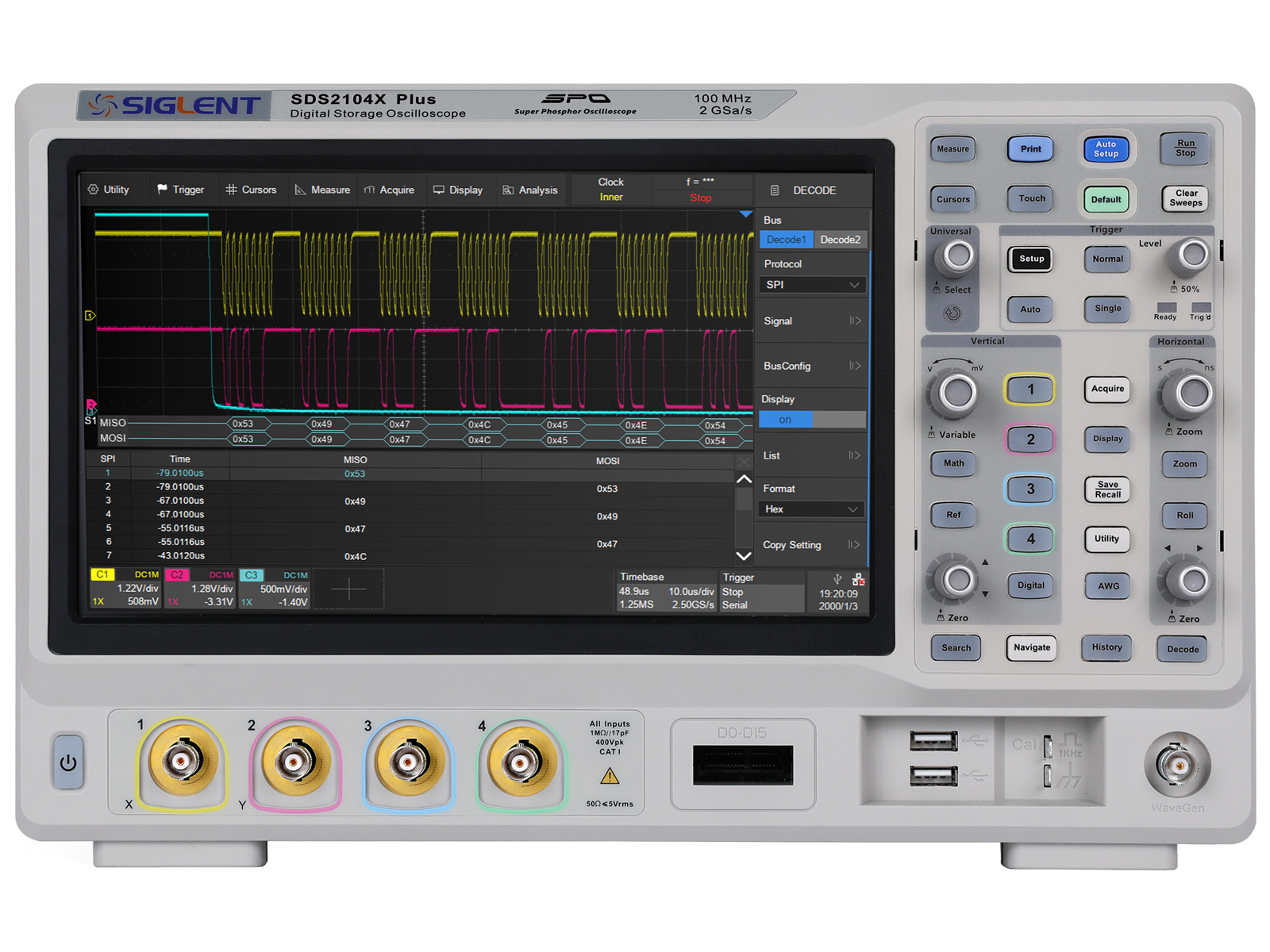

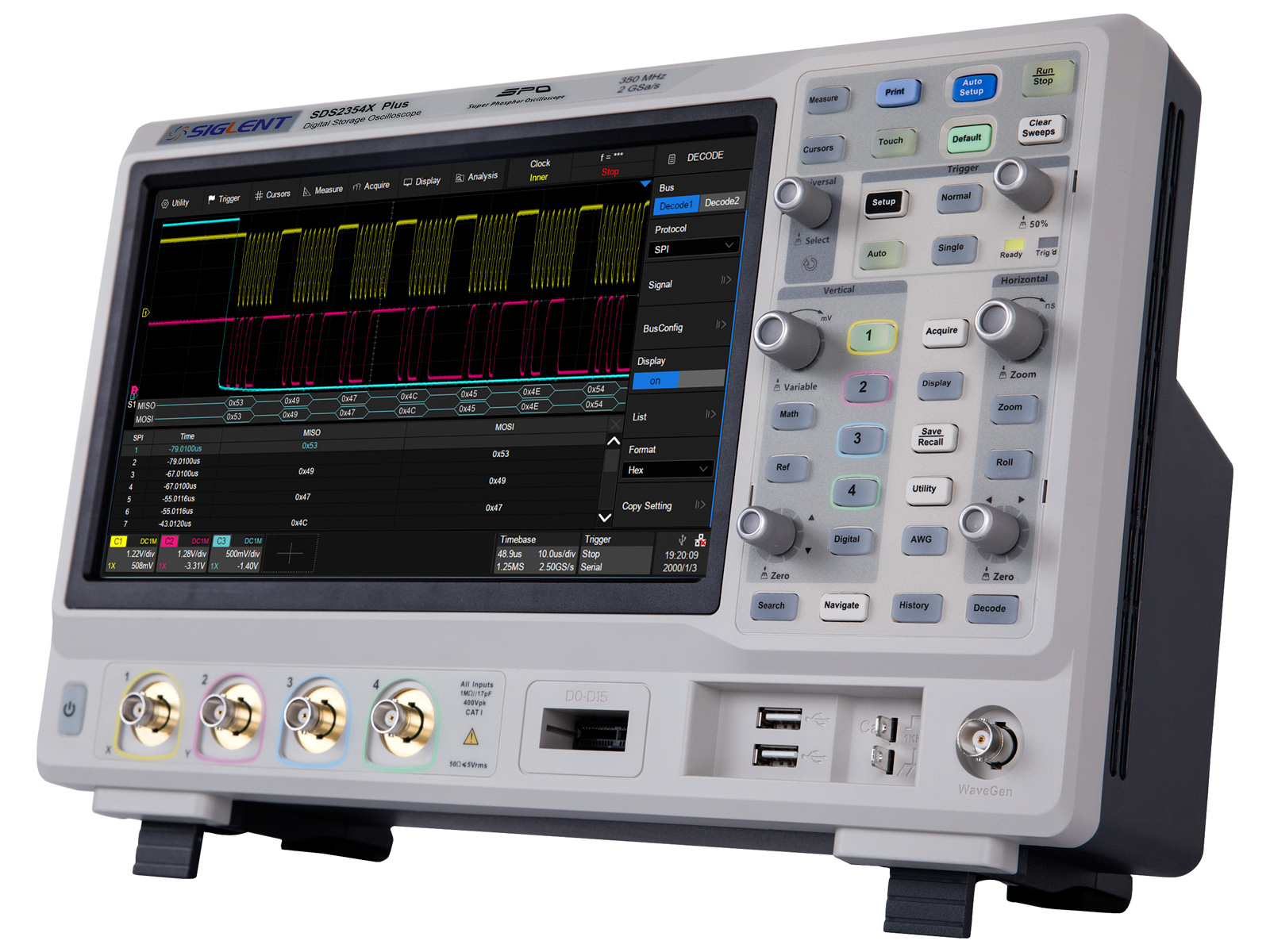

Seriell avkodning för I2C, SPI, UART, CAN och LIN ingår som standard. Avkodning för FlexRay, I2S och MIL-STD-1553B finns som option.

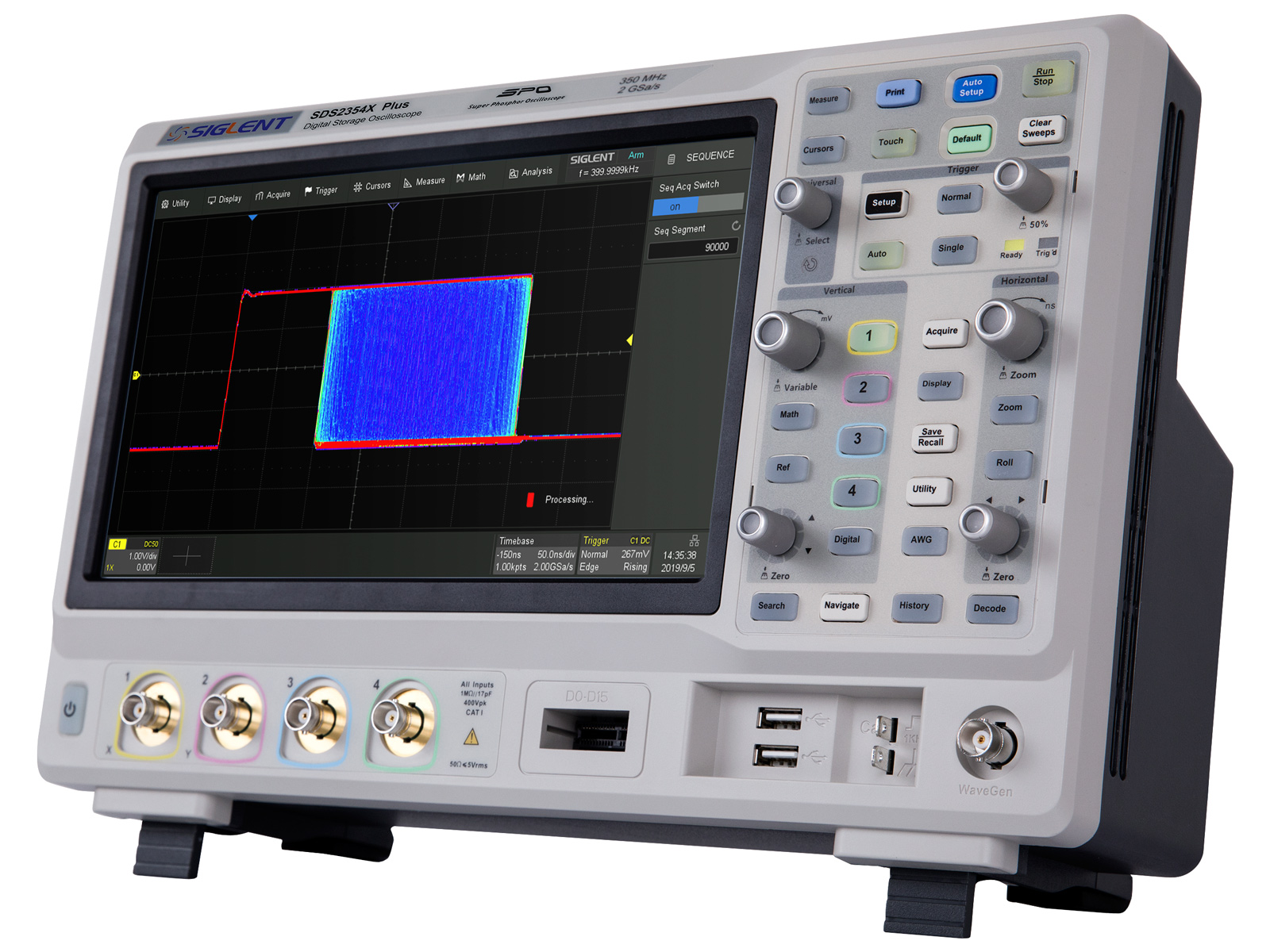

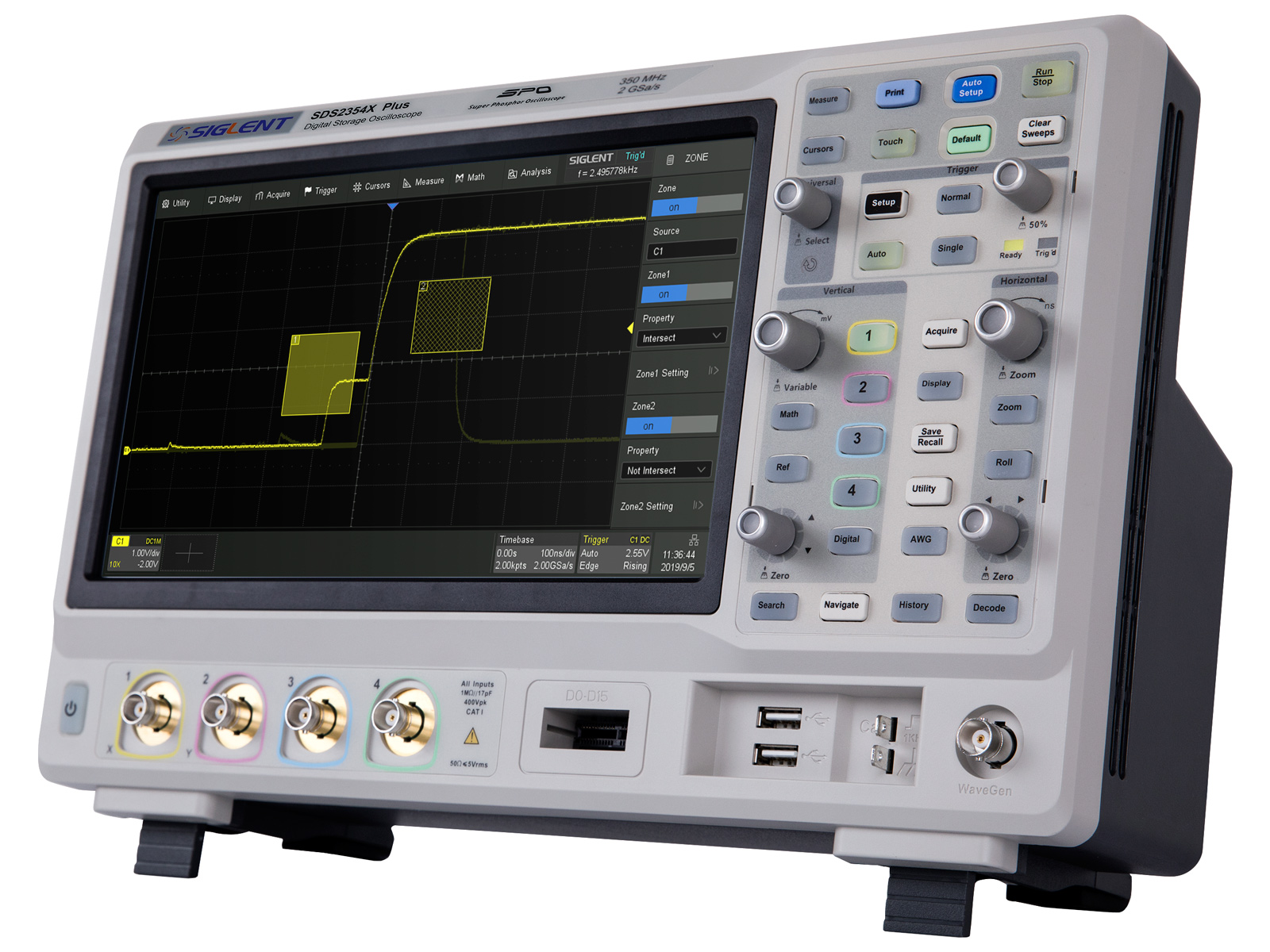

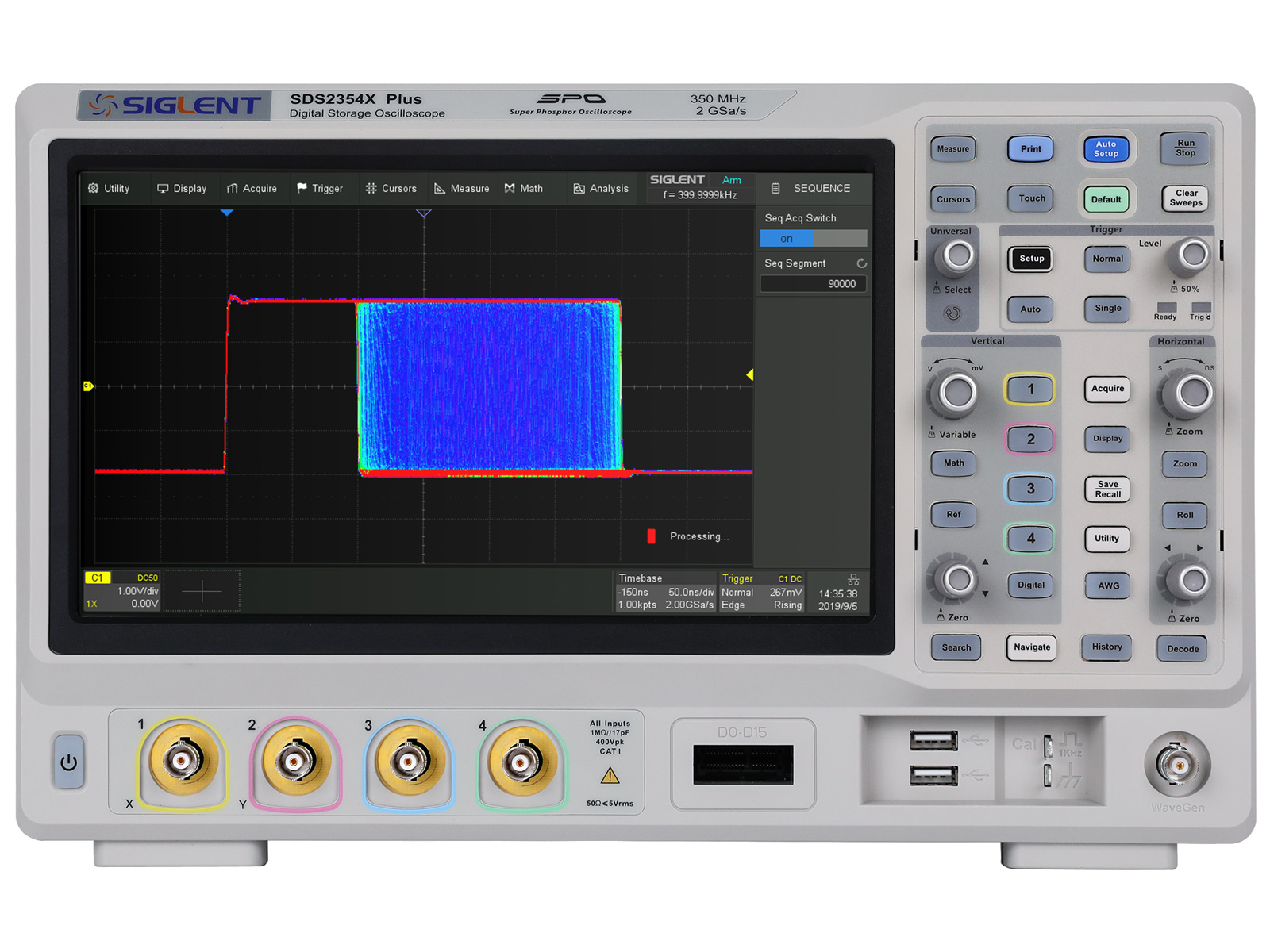

Avancerad triggerfunktion med segmenterad inspelning fångar upp även de minsta händelser.
Nya mätfunktioner gör att det går att mäta över 50 olika parametrar med statistik och histogram.
Ny matematikfunktionalitet med hårdvaruaccelererad FFT. Klarar alla de vanliga operationer som addition, subtraktion, division, multiplikation, m.fl. men har även en editor för att skapa egna formler!
Precis som de andra modellerna från Siglent finns det inbyggd webserver för fjärrstyrning med display, USB host och device, Pass/Fail-utgång, triggeringång, samt inbyggd 50MHz funktionsgenerator (option).
Specifikationer:
* Bandbredd: 350MHz (uppgraderbar till 500MHz med mjukvara)
* Analoga kanaler: 4st

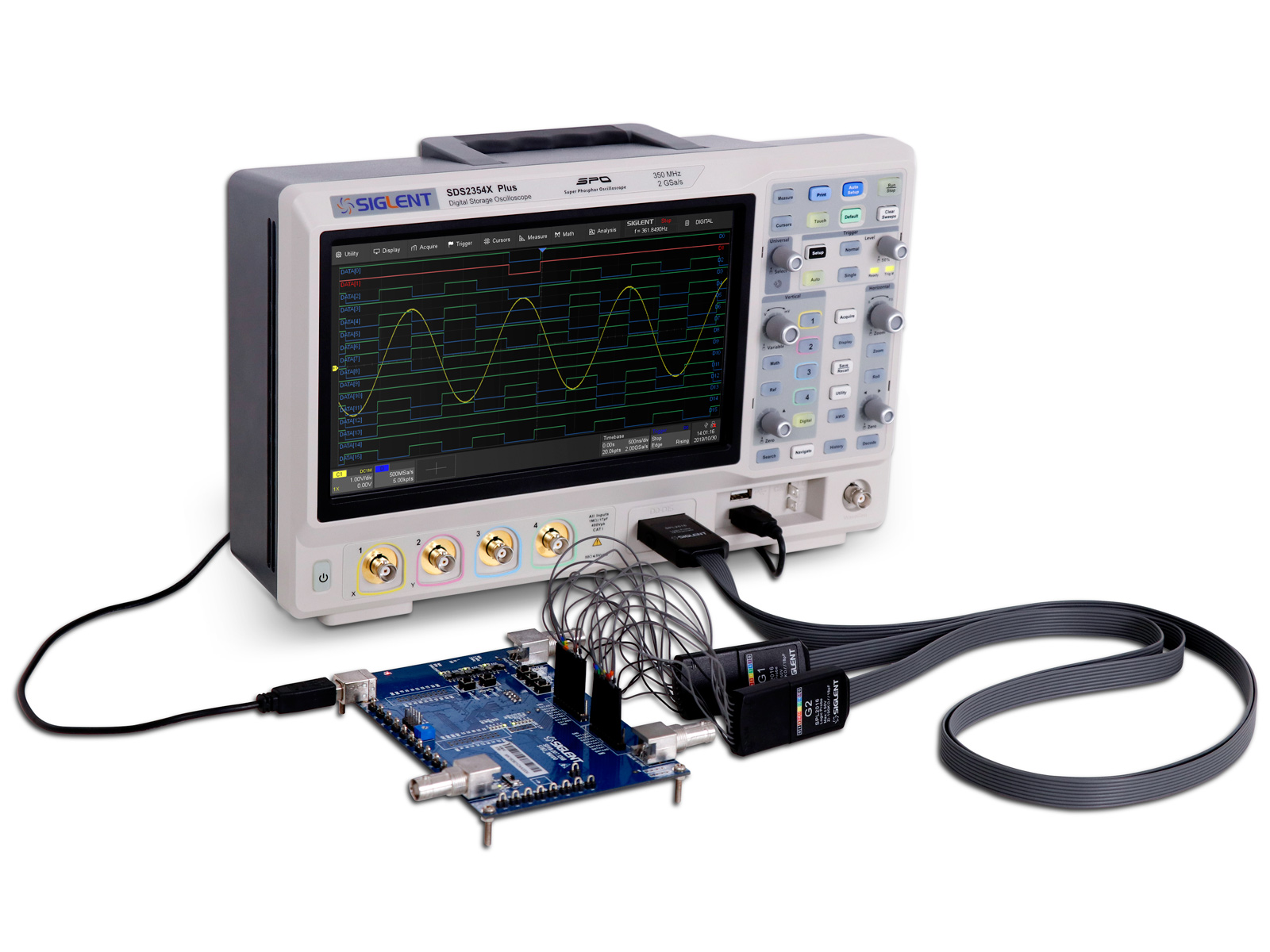

* Digitala kanaler: 16st (option)
* Samplingshastighet: 2GSa/s
* Minnesdjup: 200Mpts per kanal
* Vågformsinspelning: 120000 wfm/s (normalläge) / 500000 wfm/s (sekvensläge)
* Vertikal upplösning: 8-bit / 10-bit
* Triggerlägen: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video och Serial
* Seriell avkodning: I2C, SPI, UART, CAN, LIN (ingår) / CAN-FD, FlexRay, I2S, MIL-STD-1553B (option)
* Matematik: 2 Mpts FFT, +, -, x, /, d/dt, sqrt, avg, ERES samt egna formler

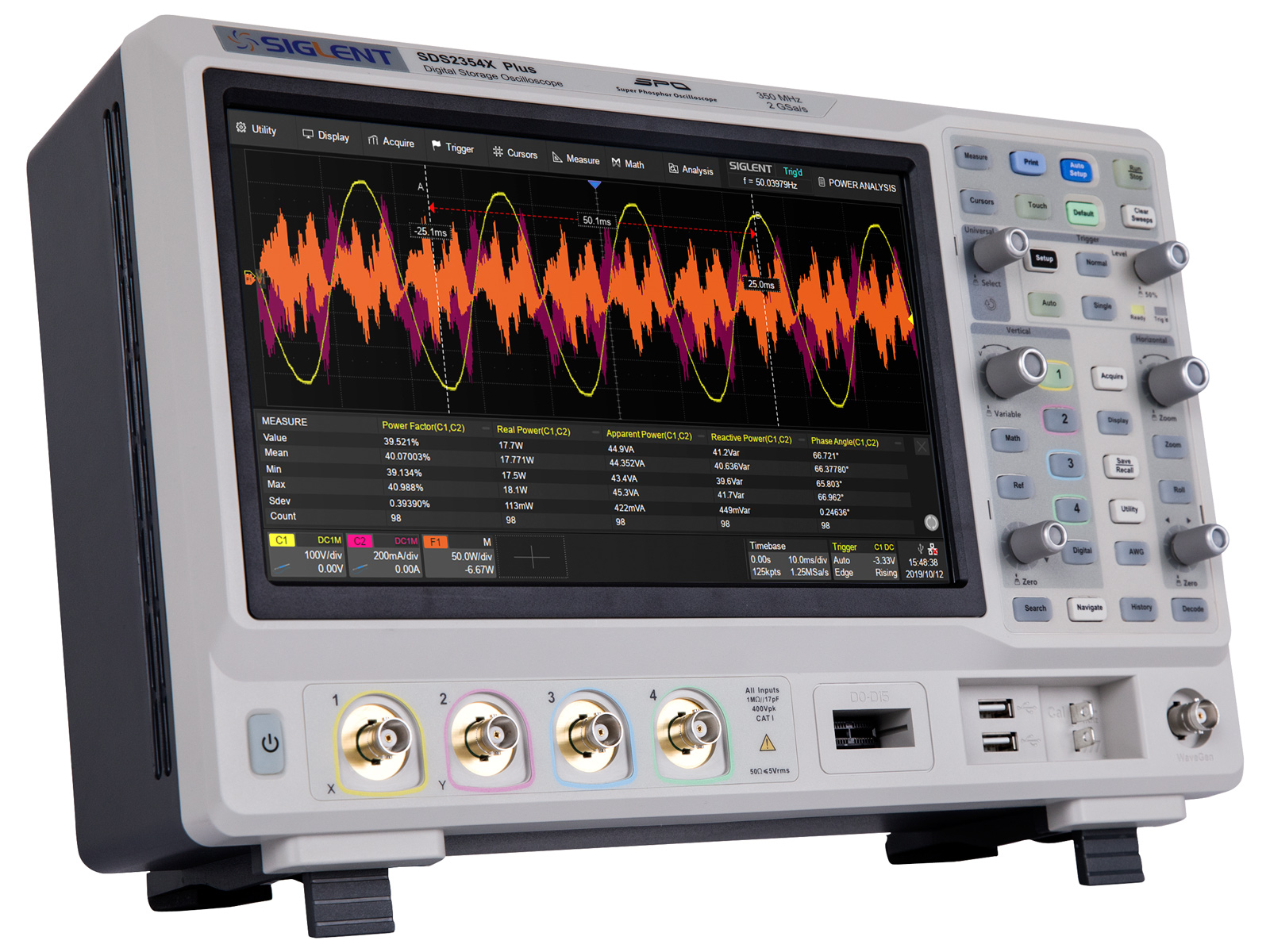

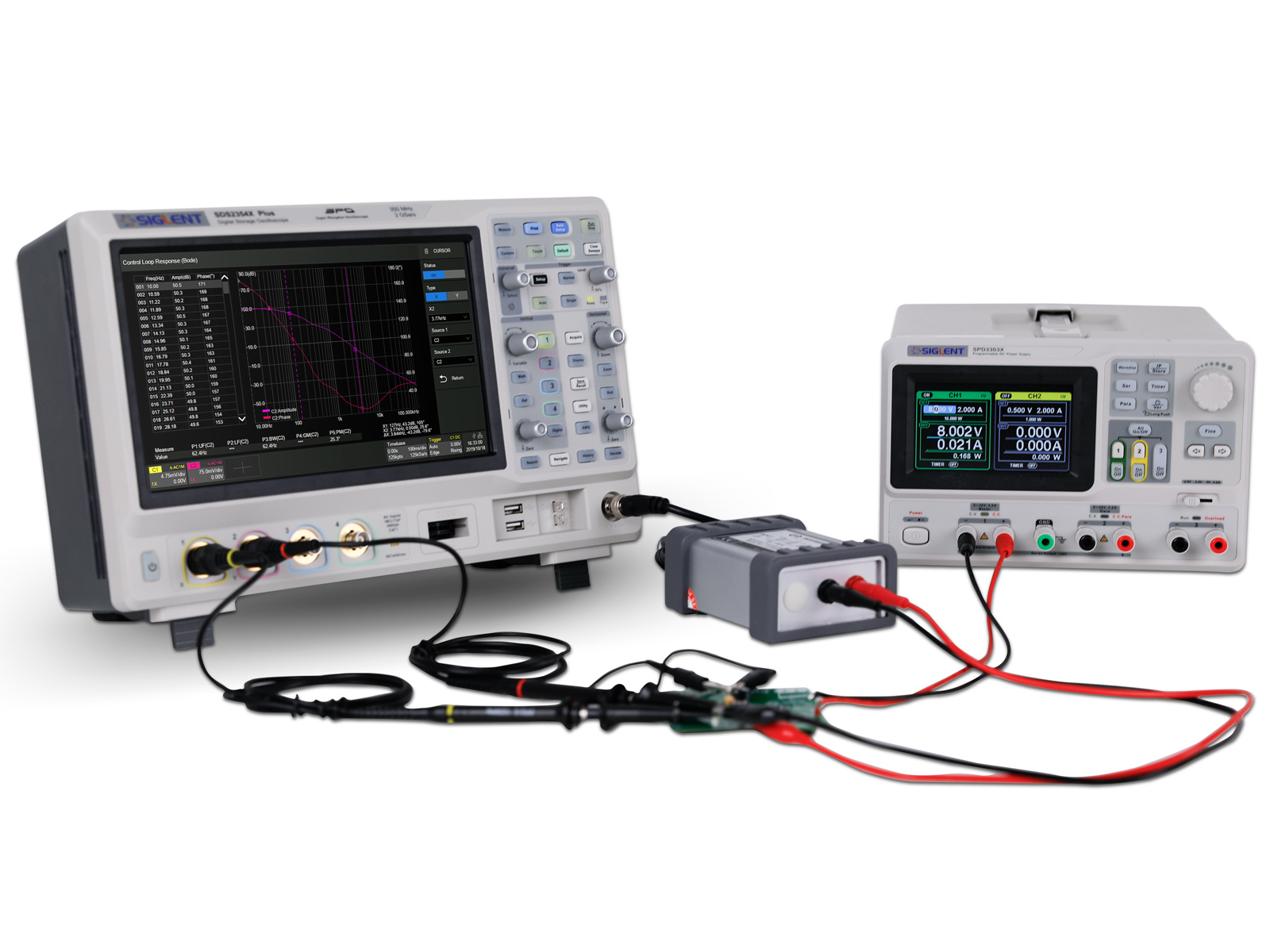

* Analys: Search, Navigate, History, Mask test, Bode plot, Power analysis (option) samt räknare
* Externa gränssnitt: 2x USB 2.0 host, 1x USB 2.0 device, LAN, Ext trigger, Aux out (Trig Out, Pass/Fail)
* Display: 10.1" TFT LCD med kapacitiv multi-touch
* Upplösning: 1024x600px
