Produktbeskrivning

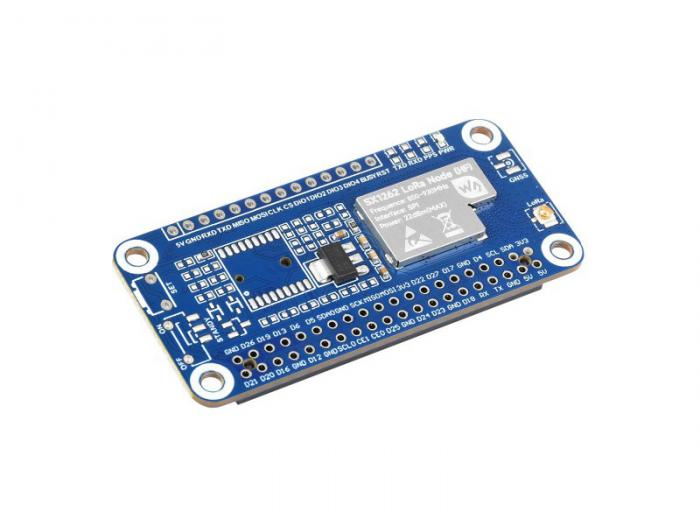

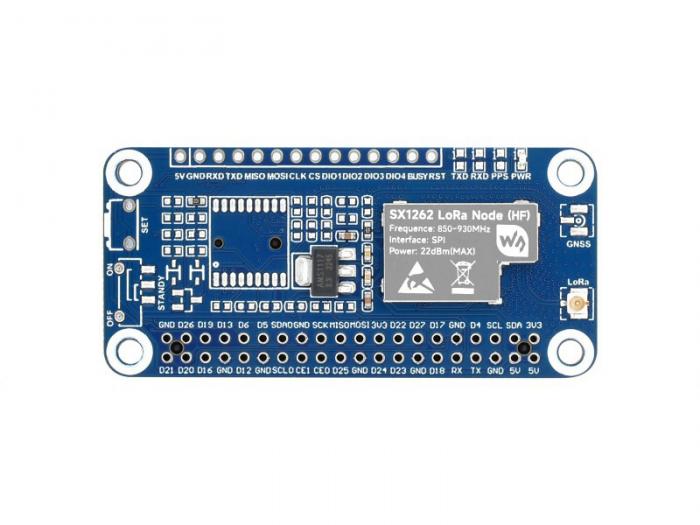

SX1262 LoRaWAN / GNSS HAT från Waveshare. Ett expansionskort för Raspberry Pi med stöd för LoRaWAN-kommunikation och integrerad GNSS-funktion. GNSS möjliggör positionering via GPS/BeiDou och gör modulen lämplig för spårning och geografiskt distribuerade IoT-system.
Kortet bygger på RF-kretsen SX1262, som erbjuder hög energieffektivitet, lång räckvidd och god störimmunitet. I kombination med en LoRa-gateway kan systemet anslutas till molntjänster som exempelvis TTN för att bygga skalbara IoT-lösningar. Den integrerade GNSS-modulen (L76K) ger stöd för både GPS och BeiDou och kan leverera exakt positions- och tidsinformation. Batterihållare för laddningsbar knappcell (möjliggör snabbare uppstart).
Kortet ansluts direkt till Raspberry Pi via standard 40-polig GPIO-header och kommunicerar via UART. En inbyggd USB-till-UART-omvandlare förenklar anslutning till dator eller andra styrsystem. Flera driftlägen stöds, inklusive lågströmsläge med Wake-on-Radio, vilket gör lösningen lämplig för batteridrivna applikationer.
LoRa-modulering ger lång räckvidd, typiskt upp till cirka 5 km under gynnsamma förhållanden, samt funktioner som automatisk vidarebefordran, signalövervakning och fjärrkonfiguration.

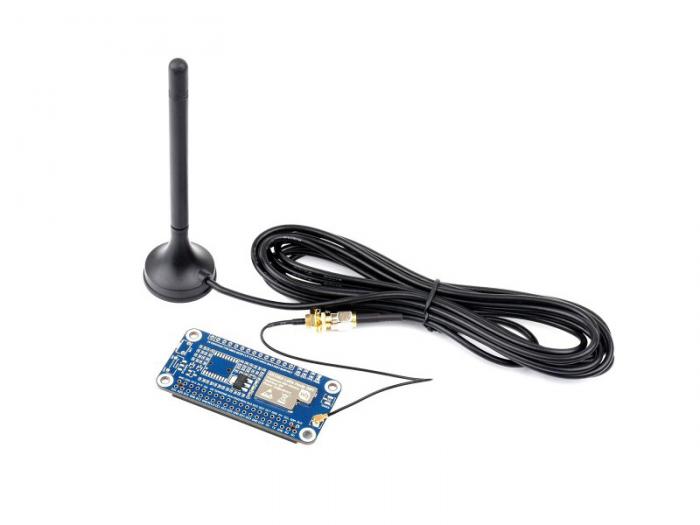

Levereras med: Magnetantenn, GNSS-antenn, 2 x antennadapter, förhöjningshylslist och monteringsskruvar.
Specifikationer:
- RF-krets: SX1262
- Frekvensband: 868 MHz
- Modulation: LoRa, (G)FSK
- Datahastighet: 0.018–62.5 kbps (LoRa), upp till 300 kbps ((G)FSK)
- Sändningseffekt: upp till 22 dBm
- Mottagningskänslighet: ned till -147 dBm
- Kommunikationsgränssnitt: UART

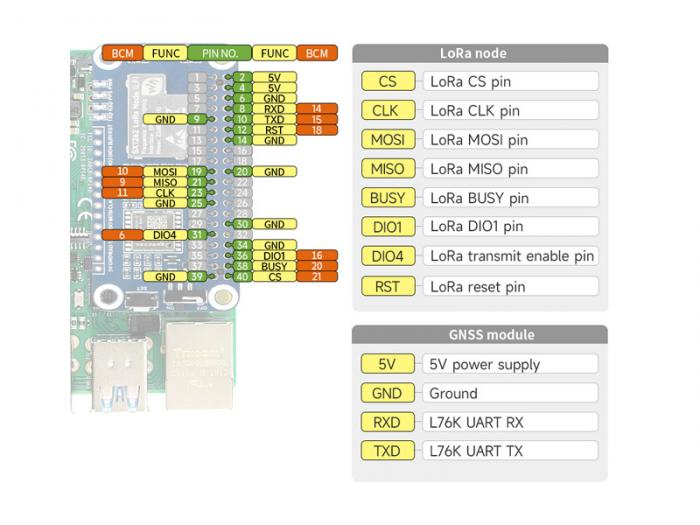

- GPIO-anslutning: 40-pin Raspberry Pi header
- Drivspänning: 5 V
- Logiknivå: 3.3 V / 5 V
- Strömförbrukning: ca 133 mA vid sändning, ca 11 mA vid mottagning, ca 2 µA i viloläge
- Räckvidd: upp till ca 5 km (beroende på miljö och konfiguration)
- GNSS: GPS / BeiDou

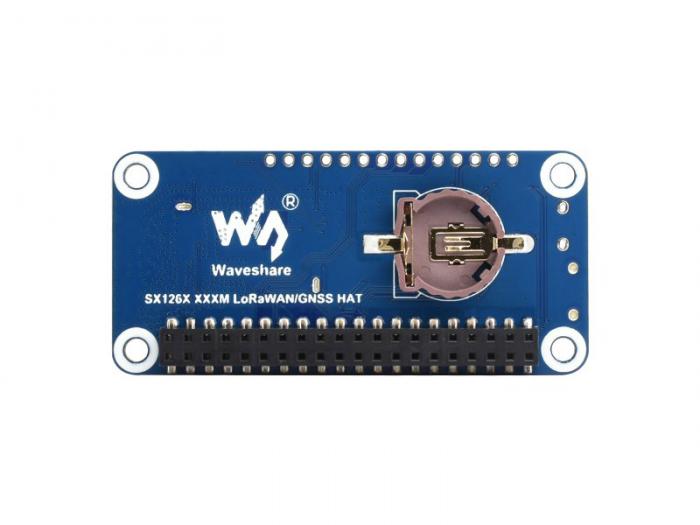

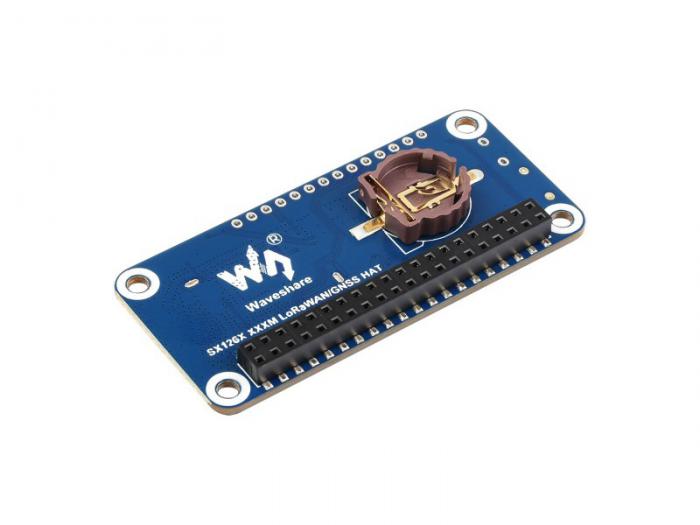

- Batteribackup (GNSS): ML1220 laddningsbar knappcell (medföljer ej)
- Indikering: 4 x status-LED
- Arbetstemperatur: -40 till +85 °C
- Antennuttag: 2 x u.FL / IPEX
- Antennadapter: 2 x u.FL / IPEX till SMA, 170 mm (medföljer)
- Antenn LoRa: 868 MHz magnetantenn med 3 m kabel och SMA-anslutning (medföljer)
- Antenn GNSS: Magnetpuck med 3 m kabel och SMA-anslutning (medföljer)
