Produktbeskrivning

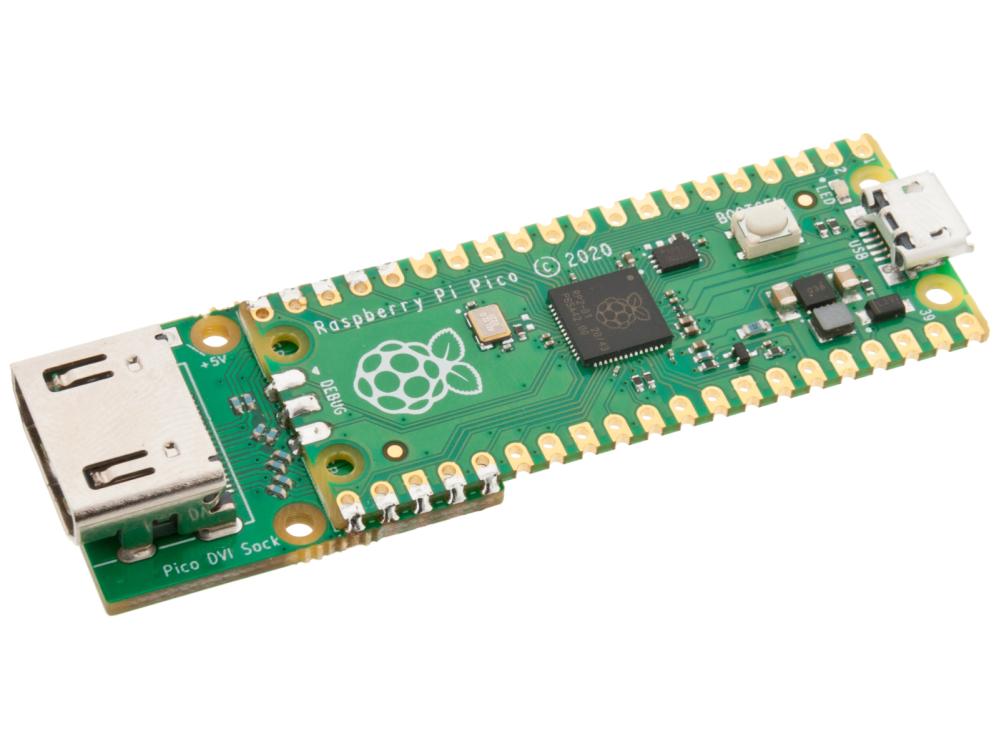

DVI Sock för Raspberry Pi Pico 2 är ett kompakt breakout-kort som ger digital videoutgång till en HDMI-skärm eller monitor. Kortet fungerar som en DVI-utgång och kan lödas fast direkt på Picon eller med sladdar.
Lösningen bygger på RP2040/RP2350-kretsens PIO-funktionalitet för att generera videosignalen. Kortet innehåller inga aktiva komponenter, endast HDMI-kontakt och seriemotstånd.
DVI Sock använder HSTX-pinnarna på Pico och stöder bara video, inte ljud. Lämplig upplösning pga. Picons begränsade minnesmängd är blygsamma 320 x 240 pixlar vid 60 Hz med 16-bitars färg, men högre upplösning är möjlig med optimerad kod.
Utöver de differentiella videoparen bryts även 5 V, GND, Hot Plug Detect (HPD), CEC och Utility ut för mer avancerade projekt. 5 V är inte ansluten som standard, eftersom EDID-funktionen normalt inte behövs.

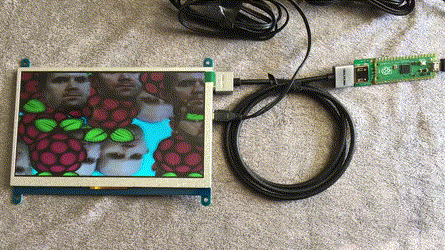

Kortet lämpar sig för grafikdemo, inbyggda användargränssnitt, visualisering av mätdata samt experiment med digital videogenerering direkt från mikrokontroller.
Specifikationer:
- Kompatibilitet: Raspberry Pi Pico / Pico 2
- Videoutgång: DVI-kompatibel signal via HDMI-kontakt
- Audio: Stöds ej
- Upplösningsexempel: 320 × 240 pixlar vid 60 Hz
- Färgdjup: Upp till 16-bitars färg beroende på konfiguration

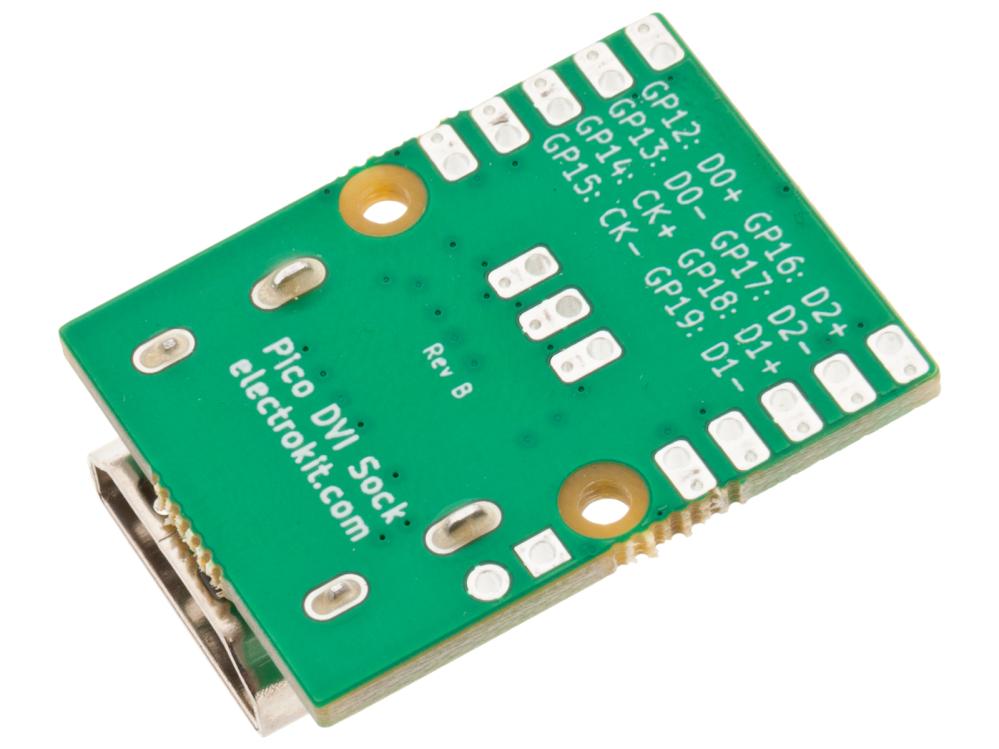

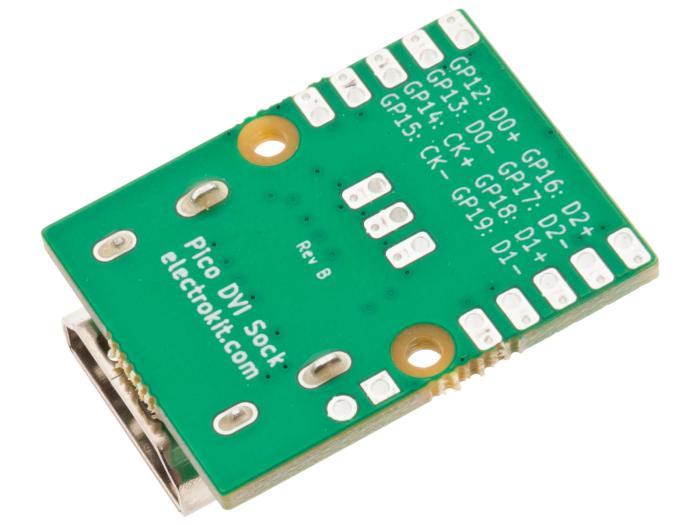

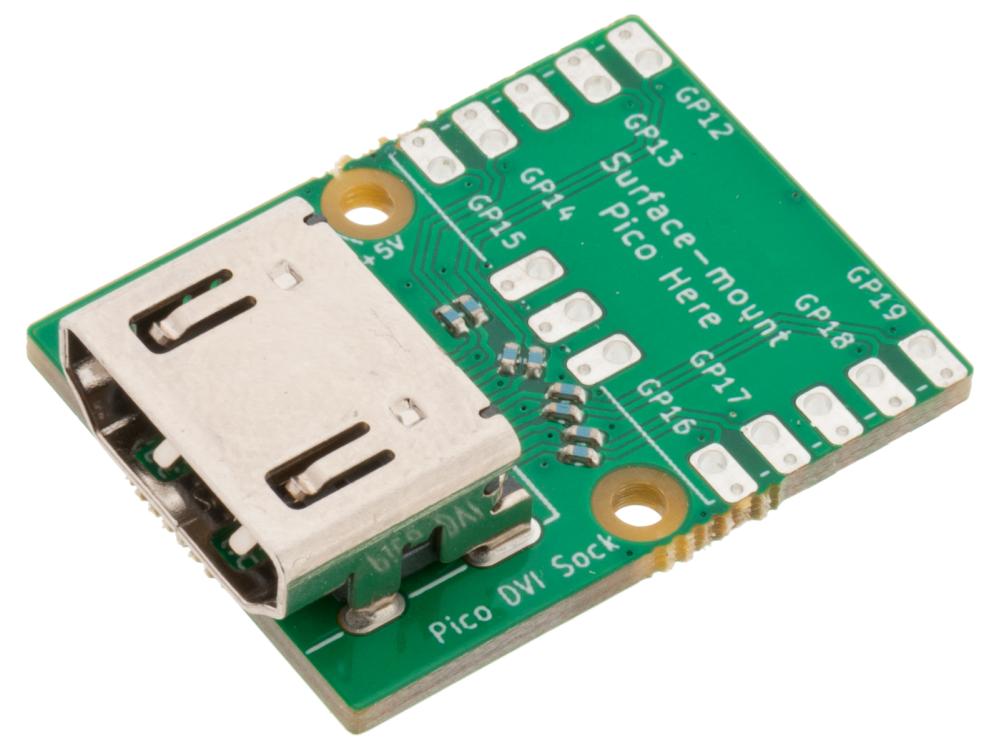

- Anslutna GPIO: GP12–GP19 för D0±, D1±, D2± och CK±
- Övriga breakout-pinnar: 5 V, GND, HPD, CEC, Utility
- Aktiva komponenter: Inga, endast kontakt och seriemotstånd

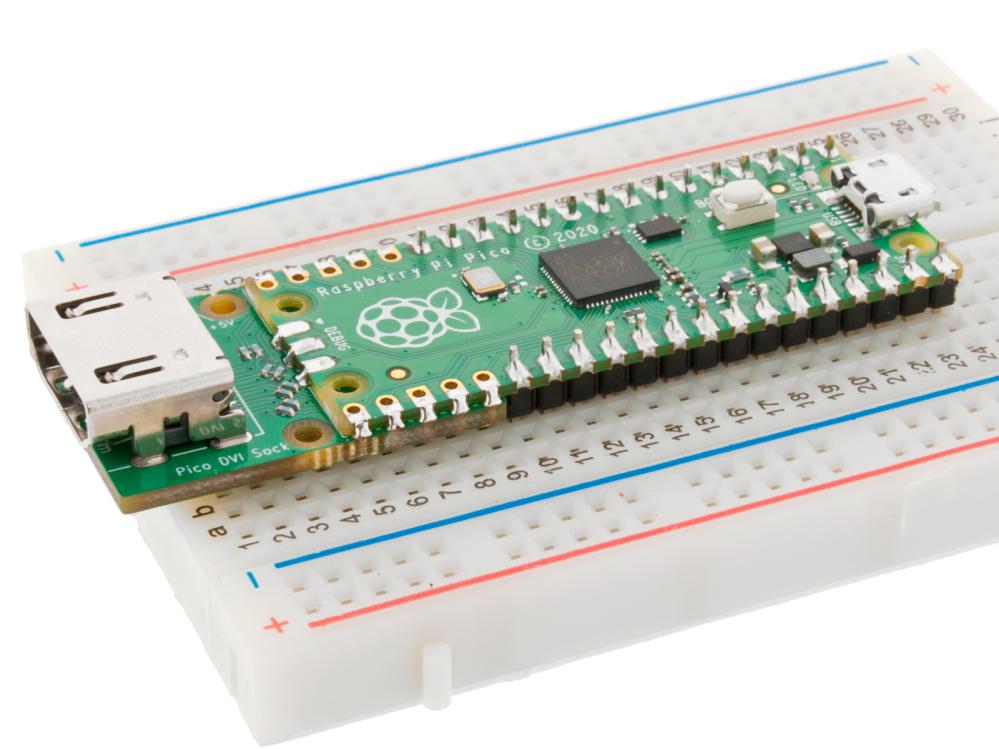

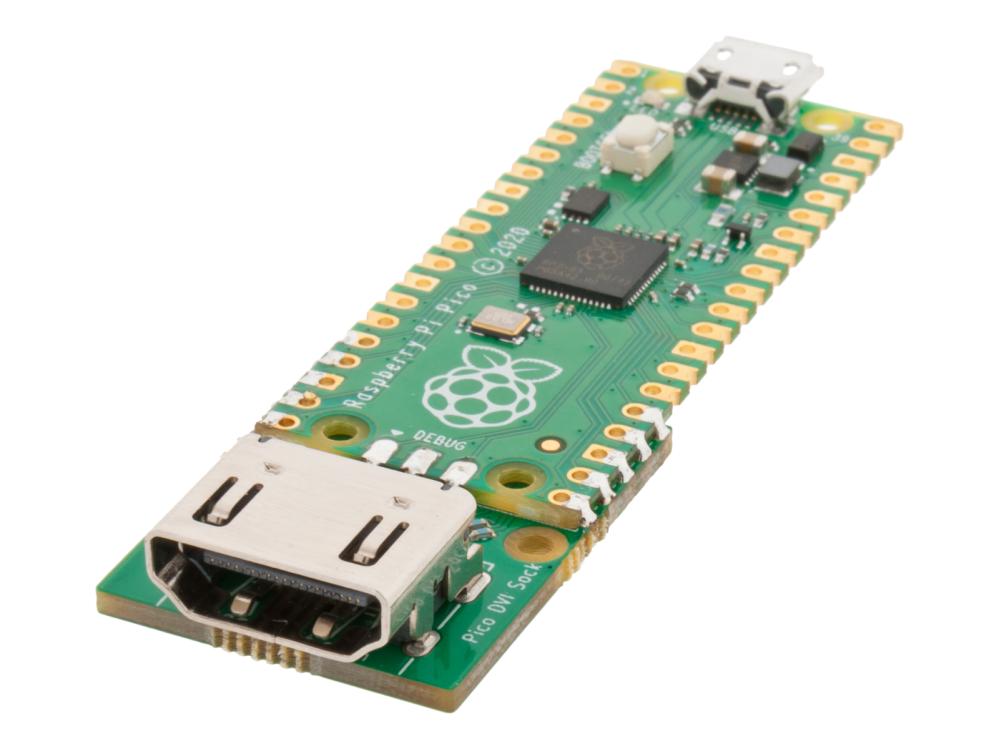

- Montering: Lödning mot Pico eller kabelanslutning till GPIO
