Produktbeskrivning
Labbaggregat med fyra kanaler, stort effektuttag, hög precision och många funktioner. Ett riktigt bra aggregat i labb, utbildning, produktion, för tester och karaktärisering – de flesta användningsområden. Upplösning på 1mV/1uA, snabb responstid och lågt rippel och brus från linjär teknik ger stabila och exakta spänningar i de mest krävande av situationer.
Alla fyra kanaler är ställbara från 0V och 0A till märkspänning respektive ström - fyra riktiga kanaler med konstant spänning eller konstant ström. Kanalerna är oberoende, men kanal 2 och 3 kan köras i serie eller parallellt internt, för högre spänning eller strömuttag.

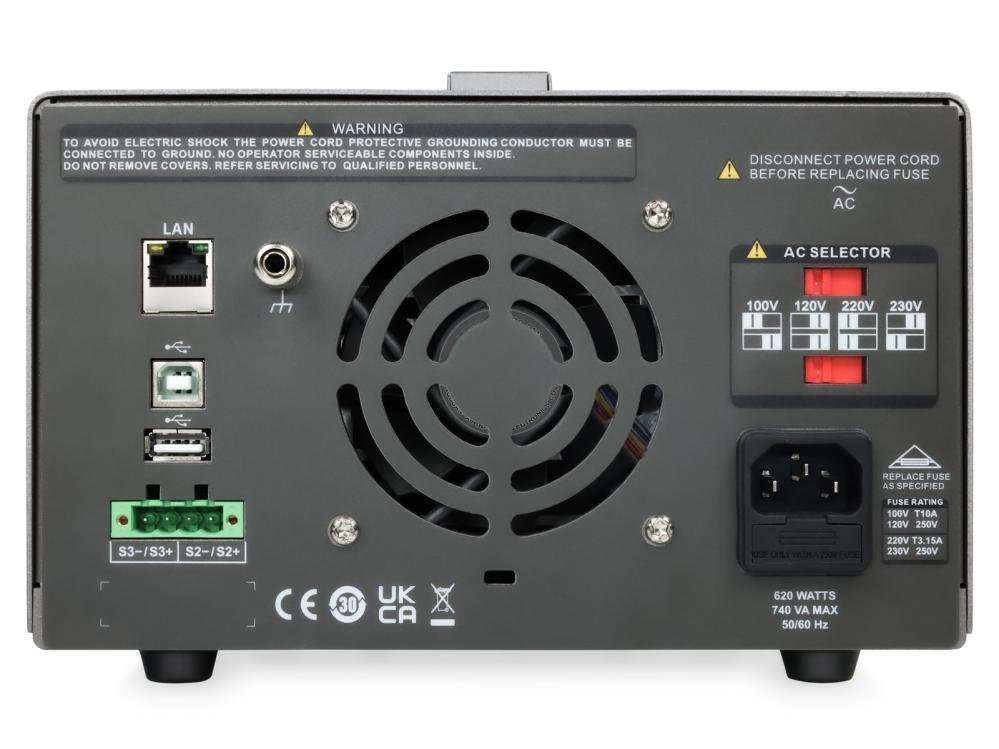

Kanal 2 och 3 kan (oberoende av varandra) använda fyrtrådsmätning för att minimera förluster från resistiva kablar. För fyrtrådsmätning används sense-ingångarna på enhets baksida (kopplingsplint för detta ingår). Extern fyrtrådsmätning fungerar ej i seriellt eller parallellt läge.

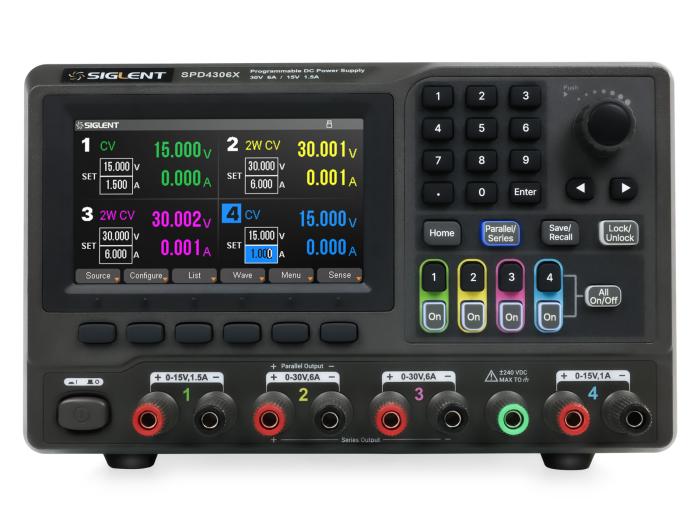

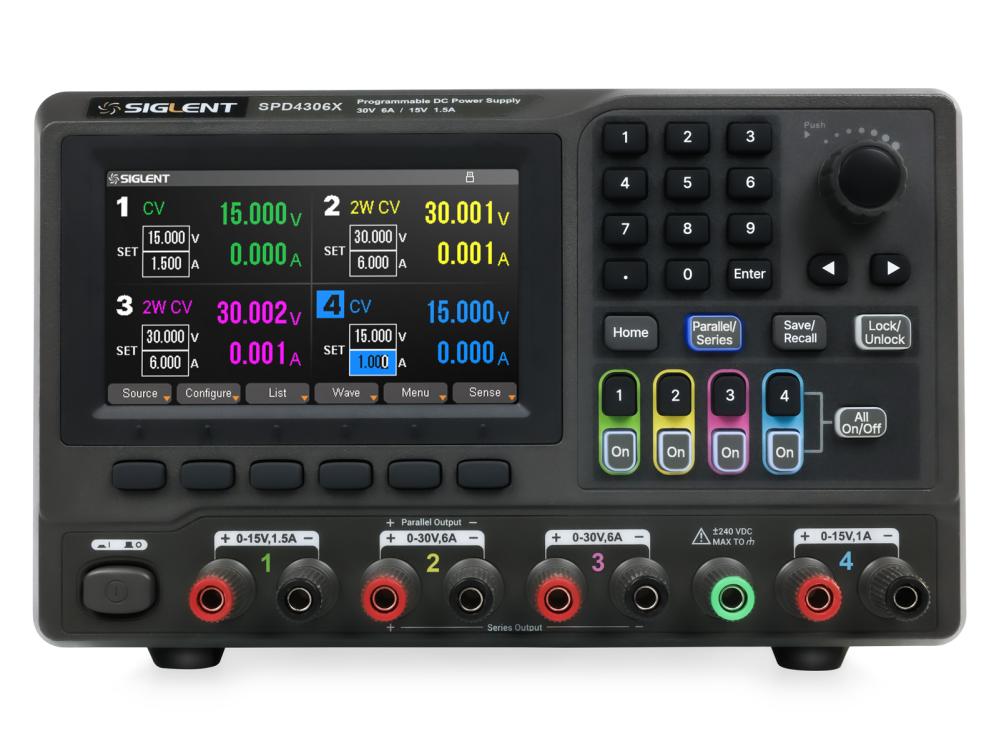

Displayen på 4.3" / 480*272 har ett tydligt interface och nog med plats för att visa alla kanalers inställningar samtidigt. Displayen visar spänning och ström med 5 tecken.

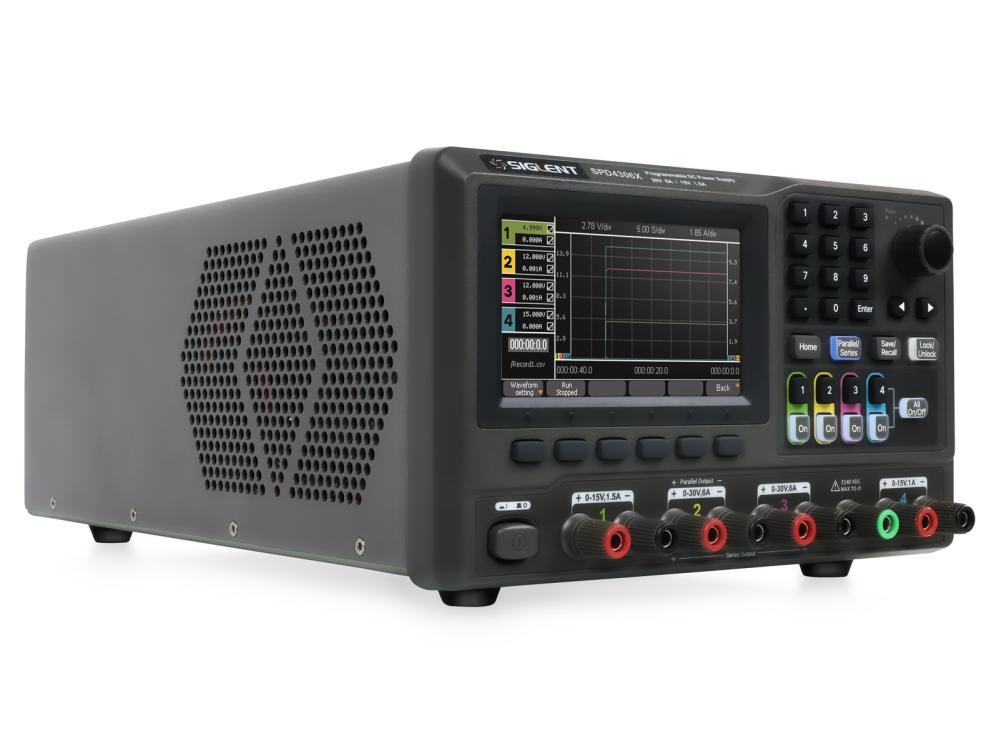

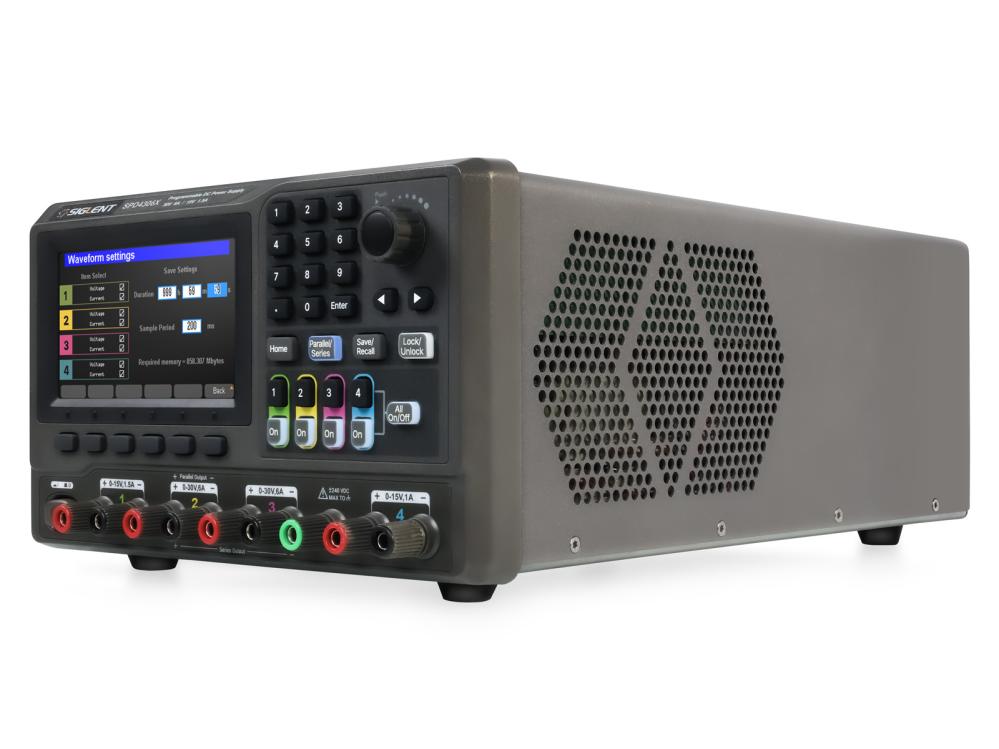

Ett vågformsläge fungerar som ett enklare oscilloskop, och kan visa kurvor över spänning och strömuttag i realtid, på alla kanaler samtidigt. Datan kan dessutom sparas till USB-minne.
Gränssnittet är enkelt och snabbjobbat, med knappar för av och på per kanal (samt en global), seriellt/parallellt läge för kanal 2 och 3, nummersats och jogghjul. En save/recall-knapp finns till för att spara och läsa inställningar ur det interna minnet.
Ett list-läge kan automatiskt stega igenom förprogrammerade inställningar med exakta tider, för att t.ex. testa att enheter fungerar korrekt vid alla spänningar, för automatiserad karaktärisering av kretsar och apparater i produktion, m.m.

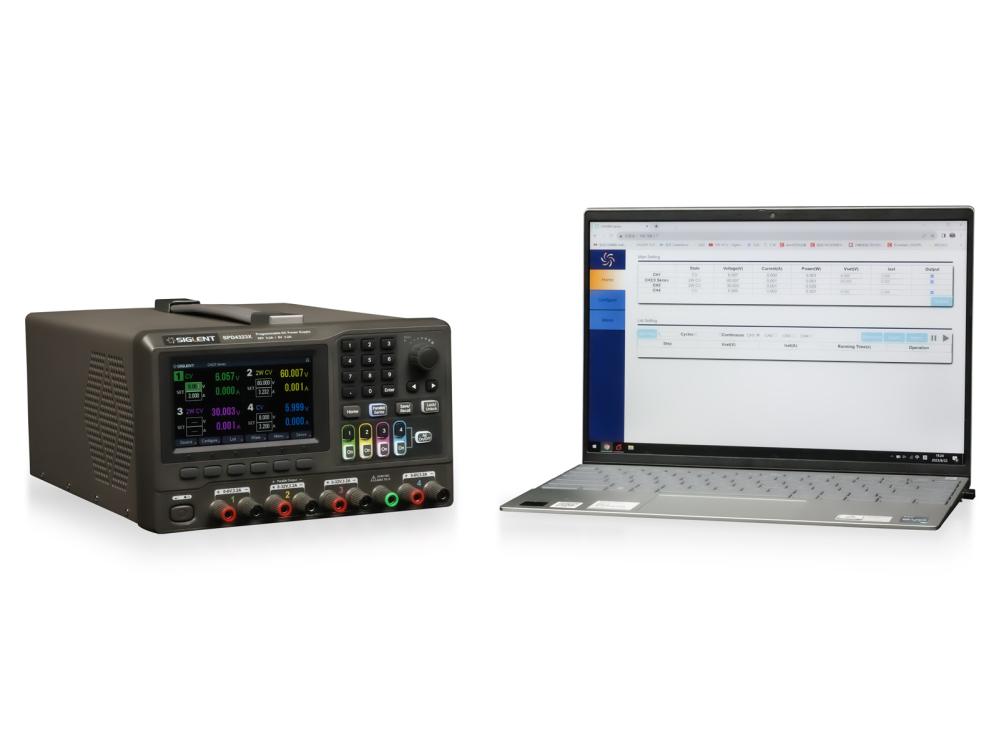

Kan även styras över USB eller via webbserver över Ethernet. Har även kontakt för ett USB-minne för att spara/backa upp inställningar och annat.
Skyddat mot överspänning och för stora strömuttag.
Kanal 1:
- Spänning: 0-15V
- Ström: 0-1.5A
Kanal 2:
- Spänning: 0-30V
- Ström: 0-6A
- Möjlighet till fyrtrådsmätning (extern sense)
Kanal 3:
- Spänning: 0-30V
- Ström: 0-6A
- Möjlighet till fyrtrådsmätning (extern sense)
Kanal 4:
- Spänning: 0-15V
- Ström: 0-1A
Kanal 2 och 3 i serie:
- Spänning: 0-60V
- Ström: 0-6A
Kanal 2 och 3 parallellt:
- Spänning: 0-30V
- Ström: 0-12A
Gemensamma specifikationer:
- Total effekt: Max 400W
- Upplösning, spänning: 1mV
- Upplösning, ström: 1mA
- Rippel och brus: (0-20MHz): 5mV p-p / 350uV RMS
- Temperaturkoefficient: 100ppm/°C efter 30 min. uppvärmning
- Vikt: 12 Kg
- Bredd: 221 mm
- Höjd: 133 mm
- Djup: 360 mm
