Produktbeskrivning
NAU7802 är en 24-bitars ADC för lastceller. Läser av signaler från lastceller eller andra sensorer i en Wheatstone-bryggkonfiguration. Med inbyggd förstärkning och kalibreringskretsar möjliggörs noggranna mätningar av små resistansförändringar som uppstår vid mekanisk belastning av lastcell.

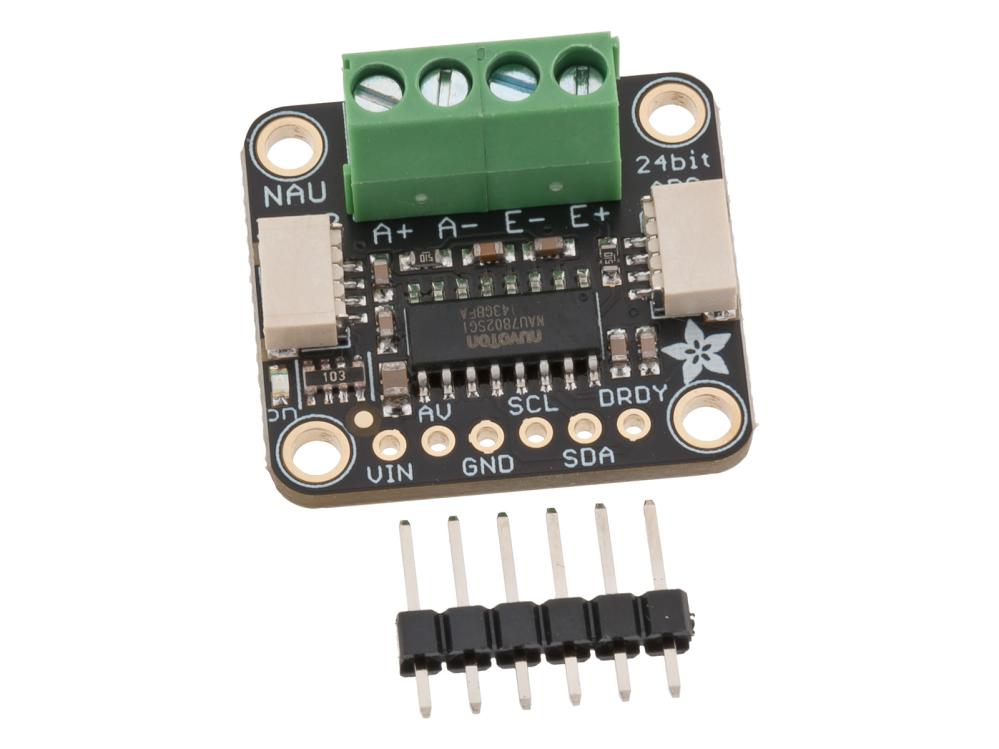

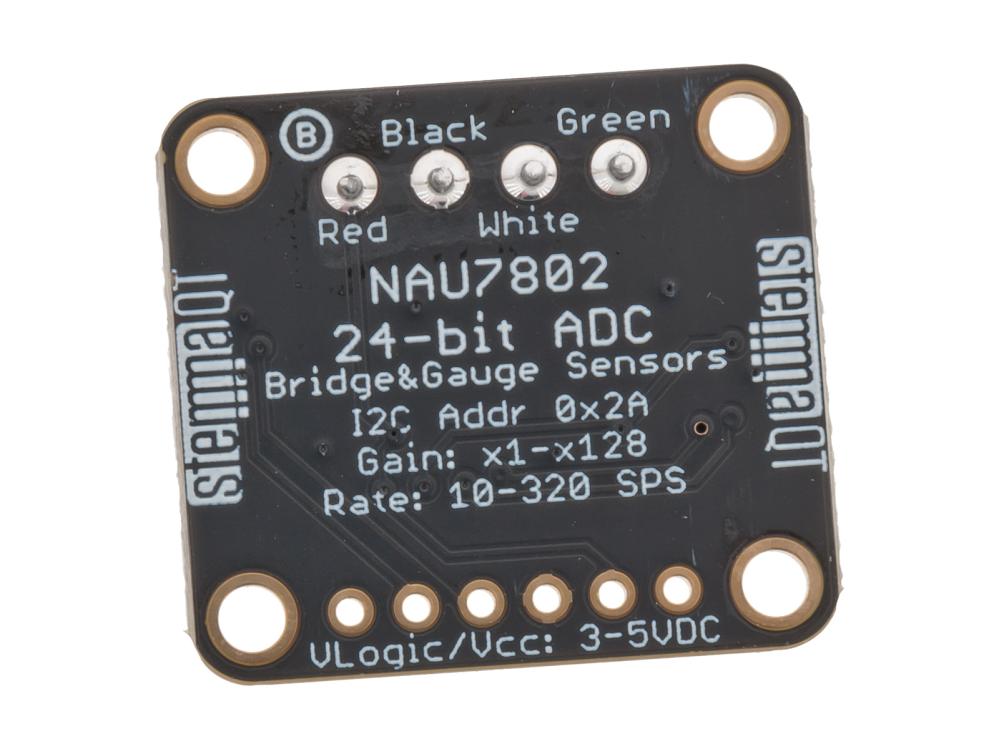

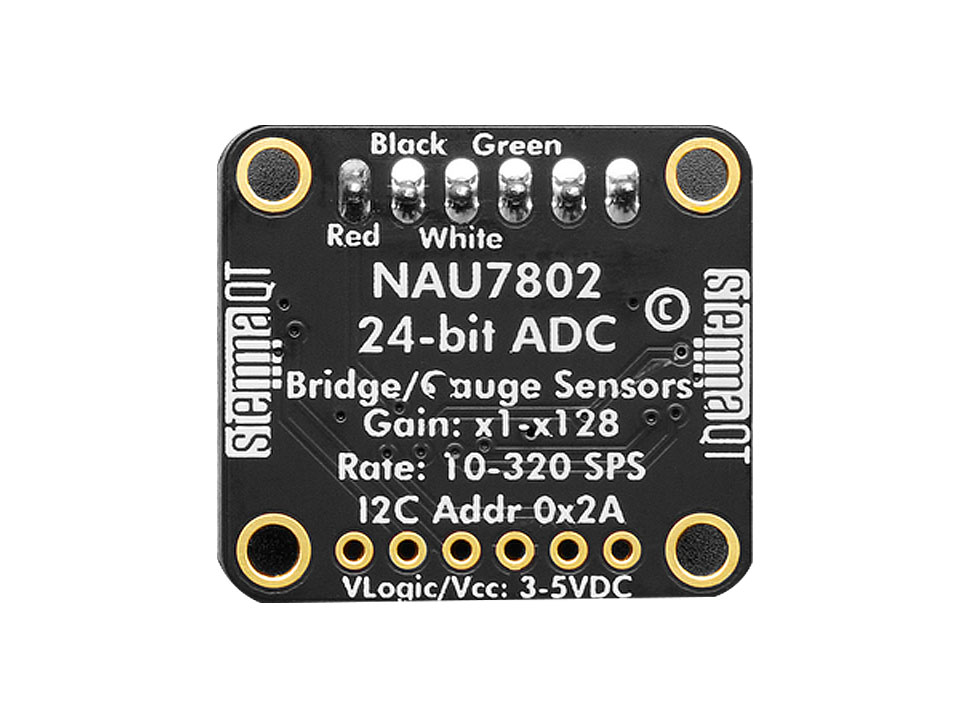

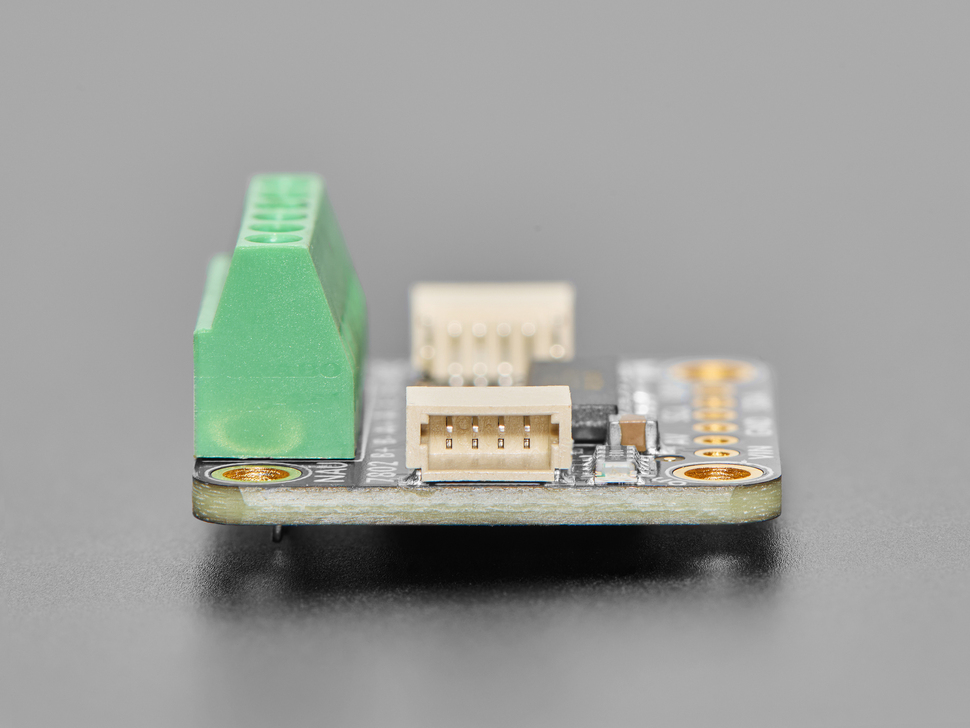

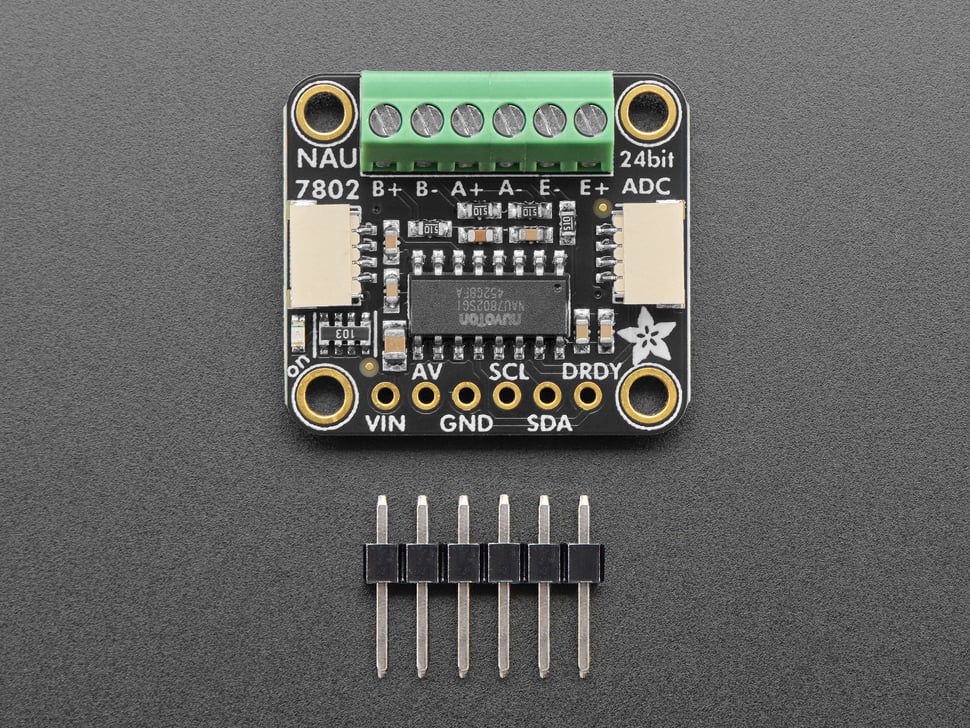

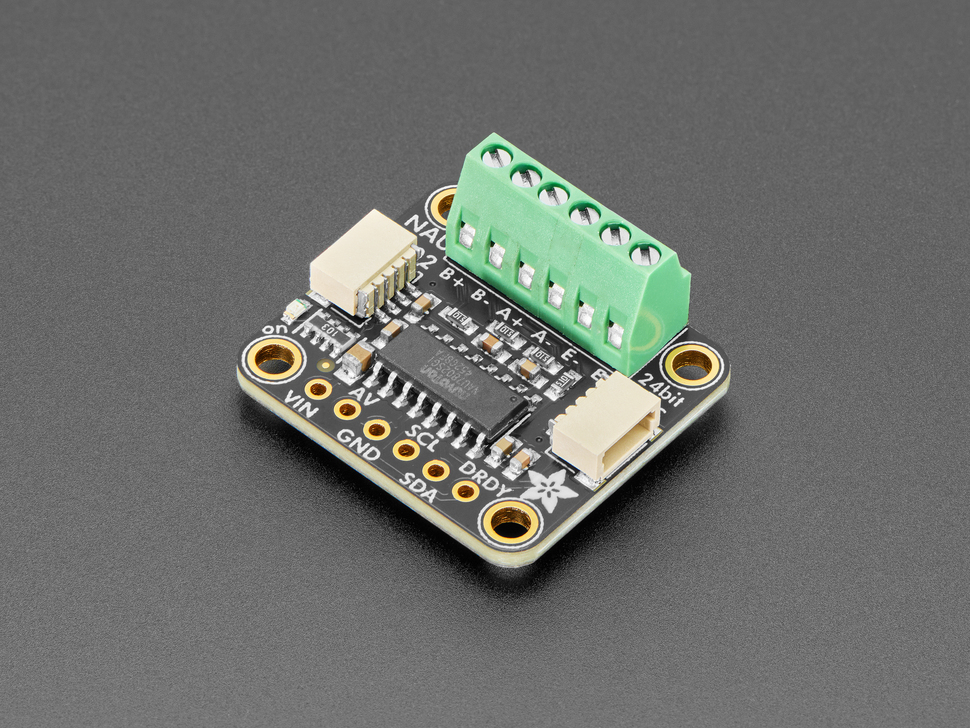

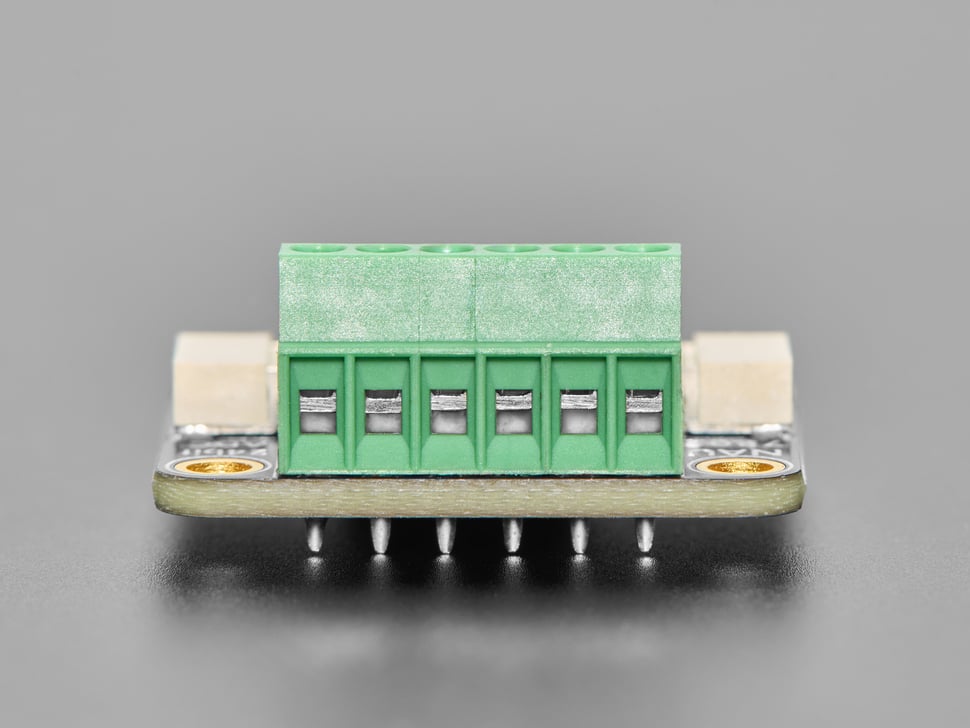

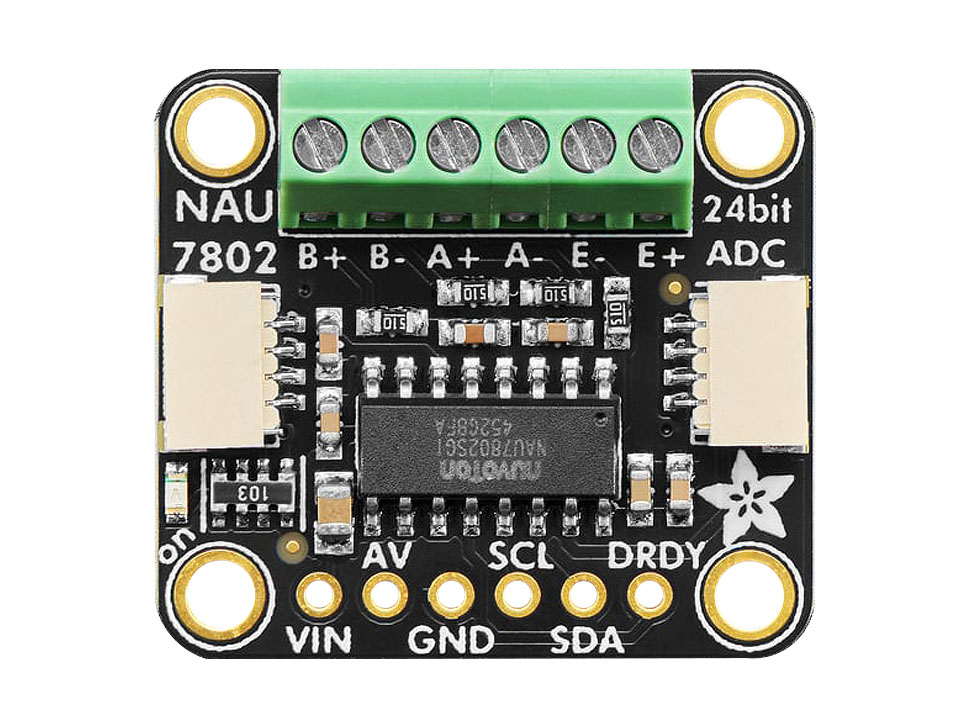

Modulen har skruvplint med för anslutning av fyrtrådiga sensorer. Anslutningarna är märkta E+ och E– för spänningsmatning (2.4–4.0 V konfigurerbart) samt A+ och A– för differenssignaler från sensorn. Kommunikationen sker via I²C-gränssnittet (Qwiic), och enheten är kompatibel med både Arduino och CircuitPython. Observera att NAU7802 har en fast I²C-adress; för att använda flera enheter på samma buss krävs en I²C-multiplexer (t.ex. 41020444 eller 41003469).

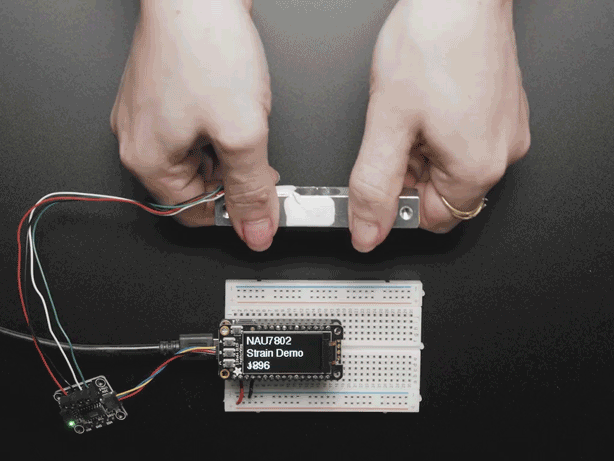

Denna modul är särskilt användbar i tillämpningar som kräver exakt kraft- eller viktmätning, såsom digitala vågar, robotik och industriell automation.
