Produktbeskrivning

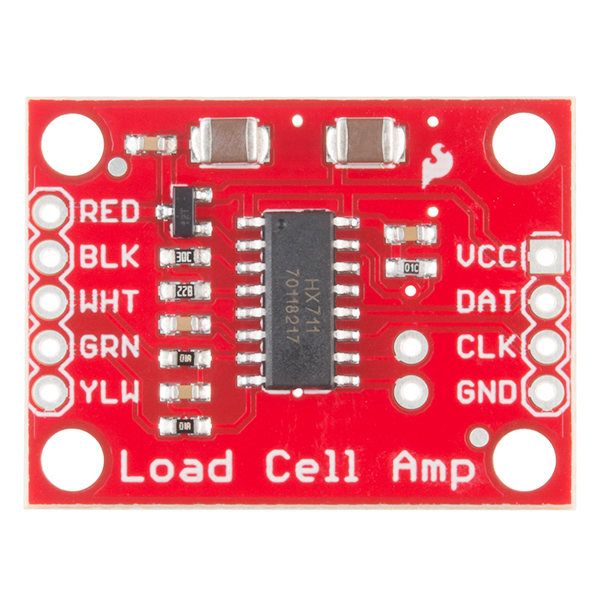

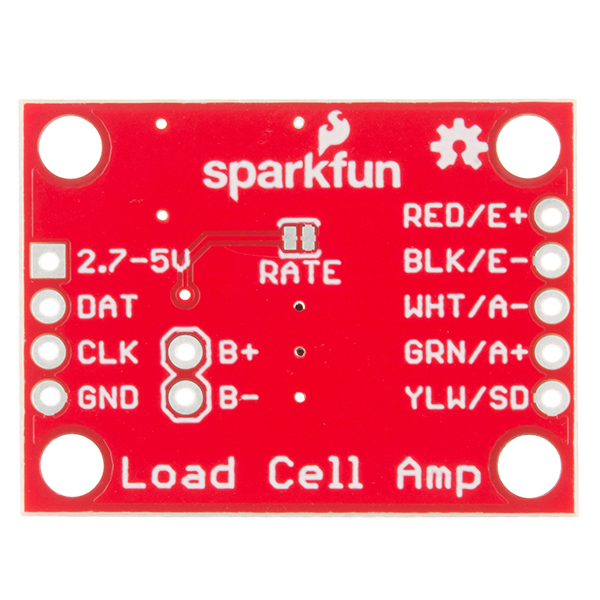

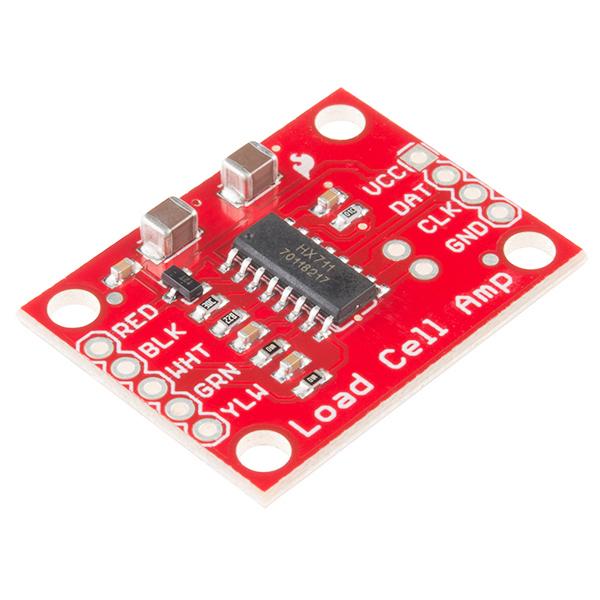

SparkFun Load Cell Amplifier - HX711 är en lastcellsförstärkare för lastceller som gör det möjligt att mäta vikt med en mikrokontroller. Kortet fungerar som en brygga mellan lastcellen och mikrokontrollern och använder kretsen HX711 med tvåtrådsgränssnitt för klocka och data. Det är avsett för standardlastceller med fyrtråds Wheatstone-brygga och har tydligt märkta anslutningar för lastcellens signal- och matningsledare.
Specifikationer:
- Produkt: SparkFun Load Cell Amplifier - HX711
- Drivspänning: 2.7-5V
- Ström: <1.5mA
- Samplingshastighet: Valbar 10SPS eller 80SPS (Samples per sekund)
- Störningsundertryckning: Samtidig 50Hz och 60Hz
- Gränssnitt: Tvåtrådsgränssnitt, Clock och Data
- Lastcellsanslutning: Standard fyrtråds Wheatstone-brygga
- YLW-anslutning: Valfri, extra anslutning för skärmjordning på vissa lastceller för bättre EMI-skydd
