Produktbeskrivning
Common mode-drossel 10 mH. En induktiv komponent som används i nätfilter och EMI-filter för att minska elektromagnetiska störningar i elektriska kretsar. Den placeras vanligtvis i serie med nätledningen eller strömförsörjningen och dämpar störningar som uppstår i switchade nätaggregat, motorstyrningar och annan kraftelektronik. Genom att filtrera bort högfrekventa störsignaler förbättras både EMC-prestanda och systemets stabilitet. Komponenten används därför ofta i nätaggregat, industriell elektronik, hushållsapparater och annan utrustning där störningsreducering är nödvändig. En common mode-drossel fungerar genom att två lindningar är kopplade på en gemensam ferritkärna. När störningar uppträder samtidigt på båda ledarna (så kallad common mode-ström) motverkas dessa effektivt av induktansen, medan normal ström till lasten påverkas minimalt. Den här typen av komponent är därför en viktig del i konstruktioner som måste uppfylla EMC-krav och begränsa störningar ut på el-nätet.

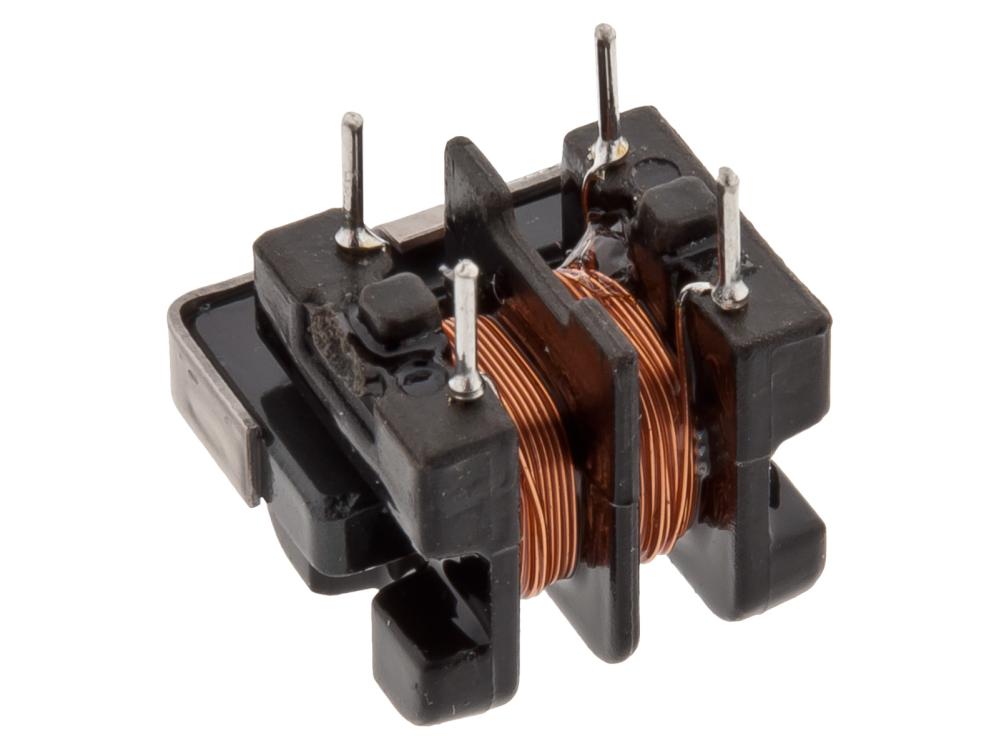

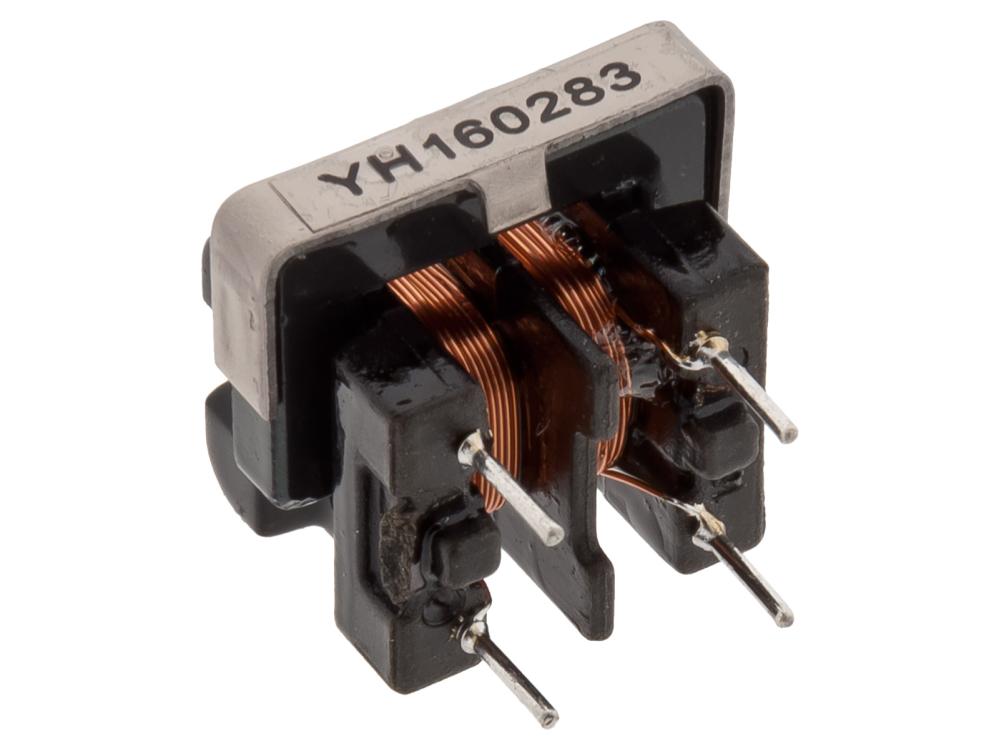

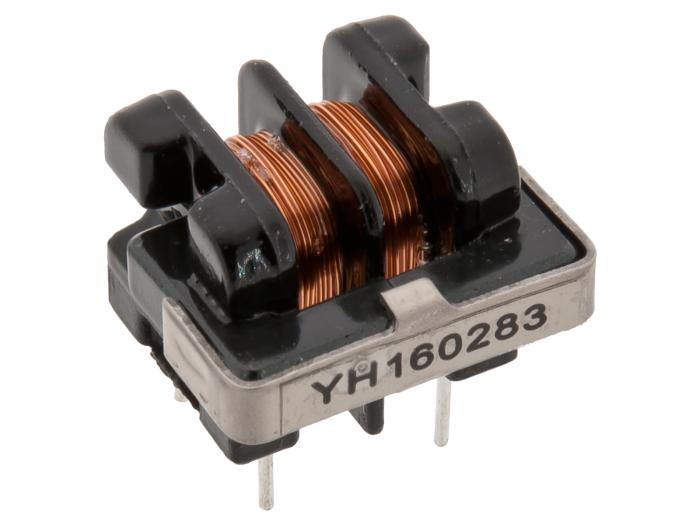

Modellen UU9.8Y-10mH är konstruerad med ferritkärna och två identiska lindningar och lämpar sig för montering på kretskort i nätfilter och linjefilter.
Specifikationer:
- Typ: Common mode-drossel / linjefilter
- Induktans (min): 10 mH
- Märkström: 0.5 A
- Märkspänning: 250 VAC
- Lindningar: 2 st
- DC-resistans (max): 1.2 ohm per lindning
- Induktansavvikelse (max) mellan lindningar: 500 µH
- Isolationsresistans: minst 100 MOhm vid 500 VDC
- Testspänning: 1 kVAC i 3 s mellan lindningar
- Kärnmaterial: Ferrit
