Produktbeskrivning

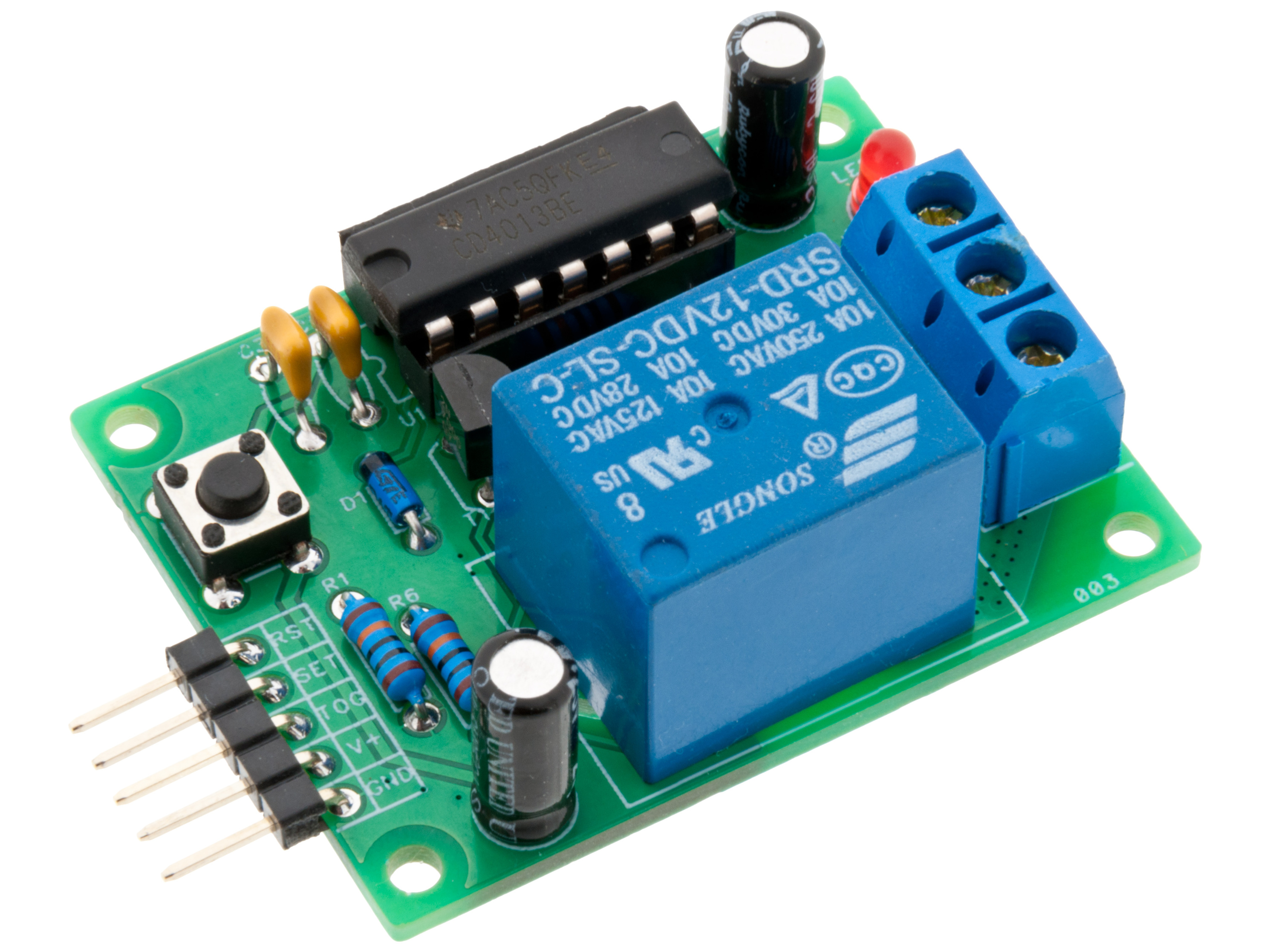

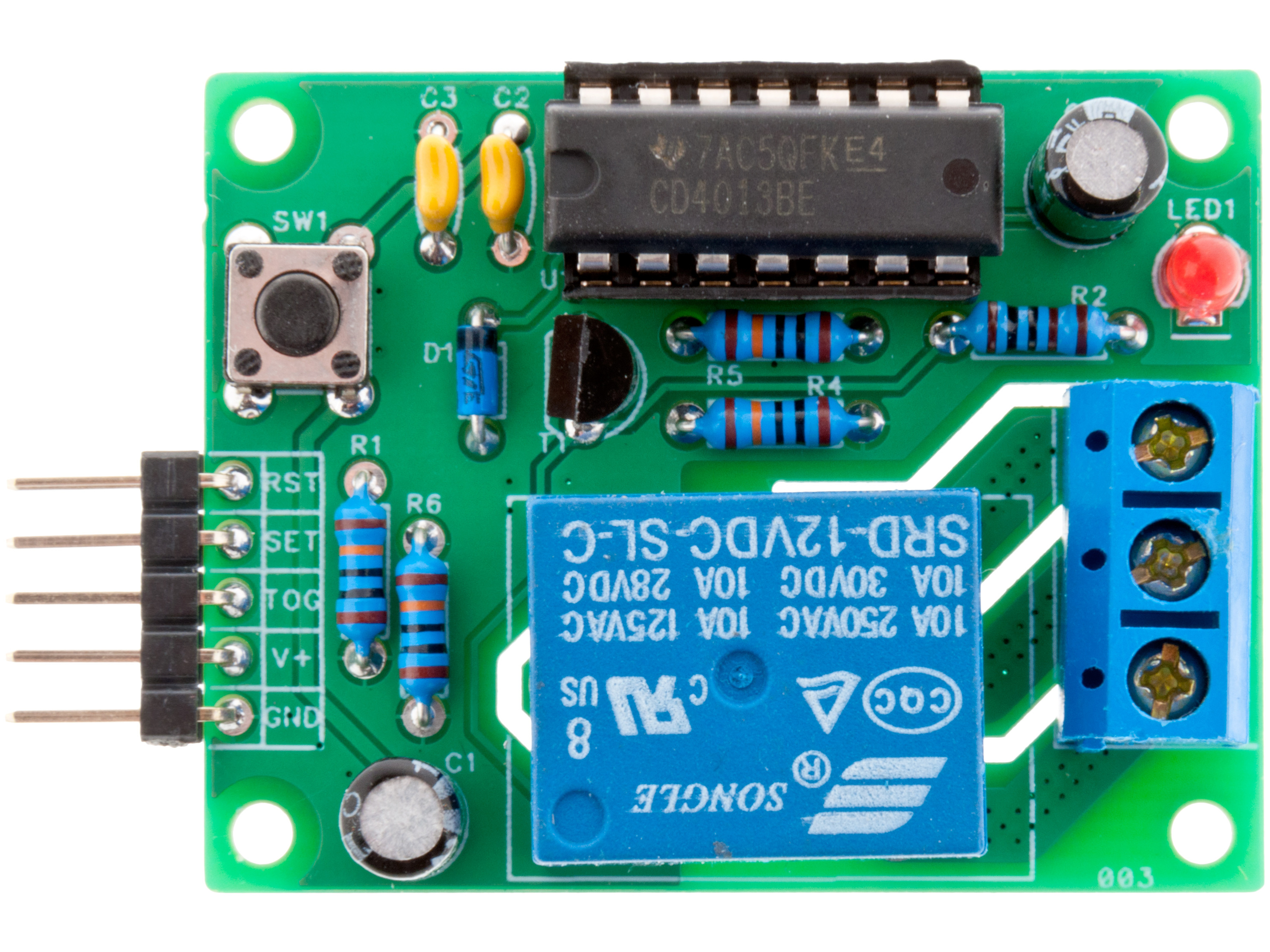

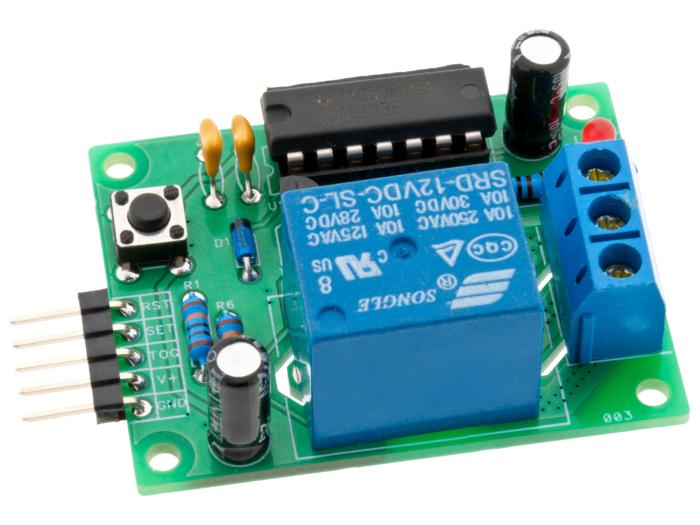

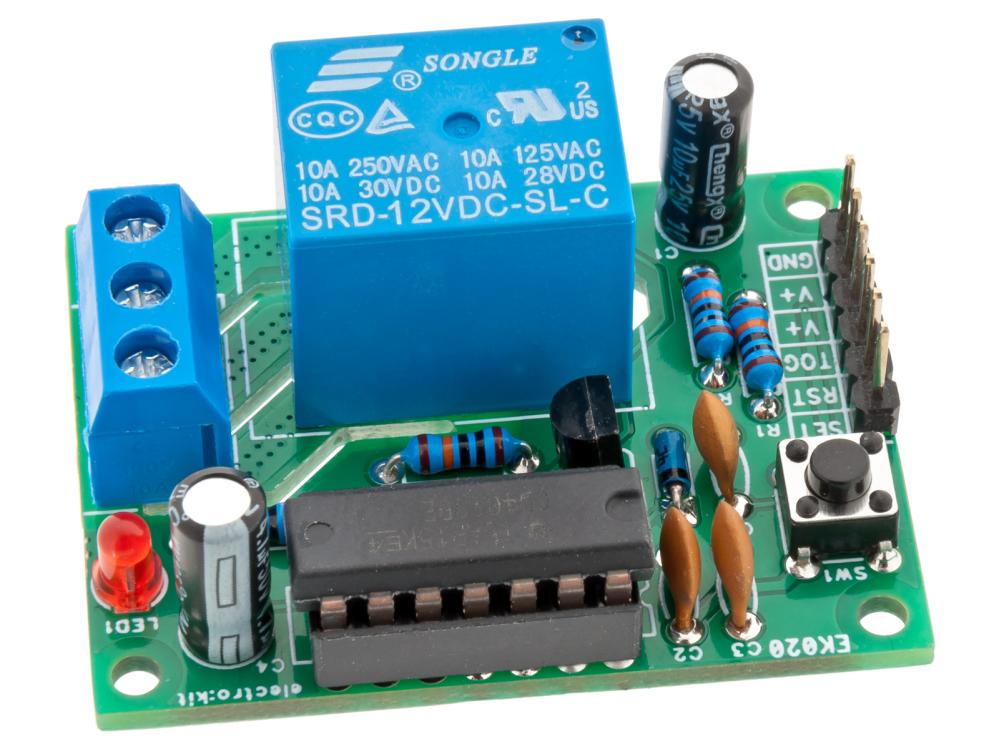

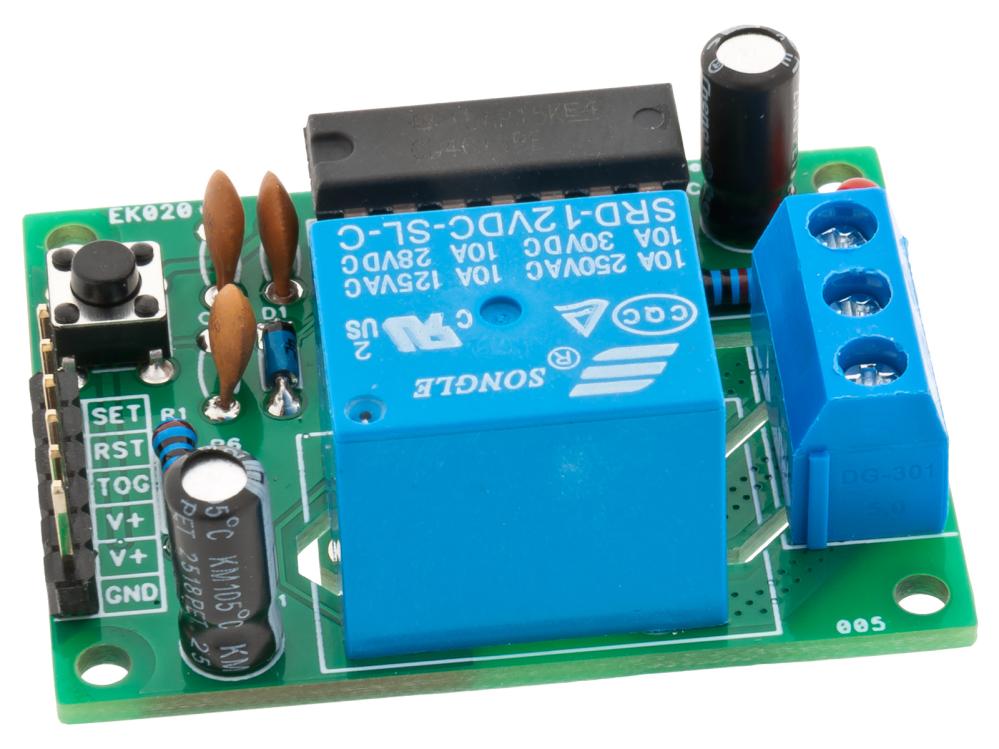

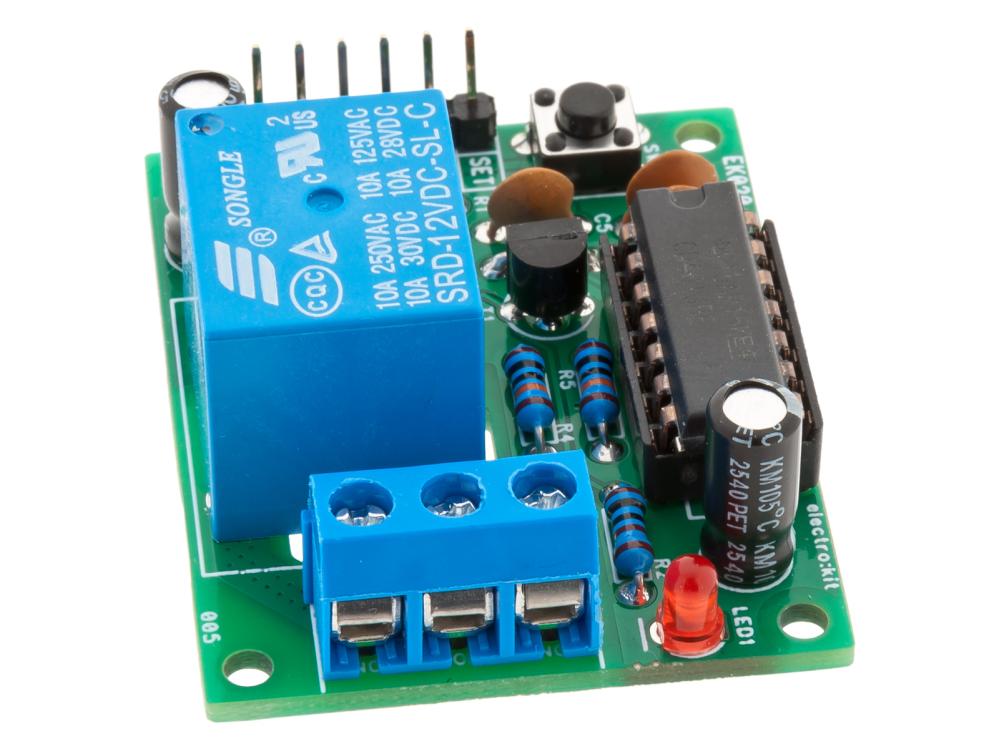

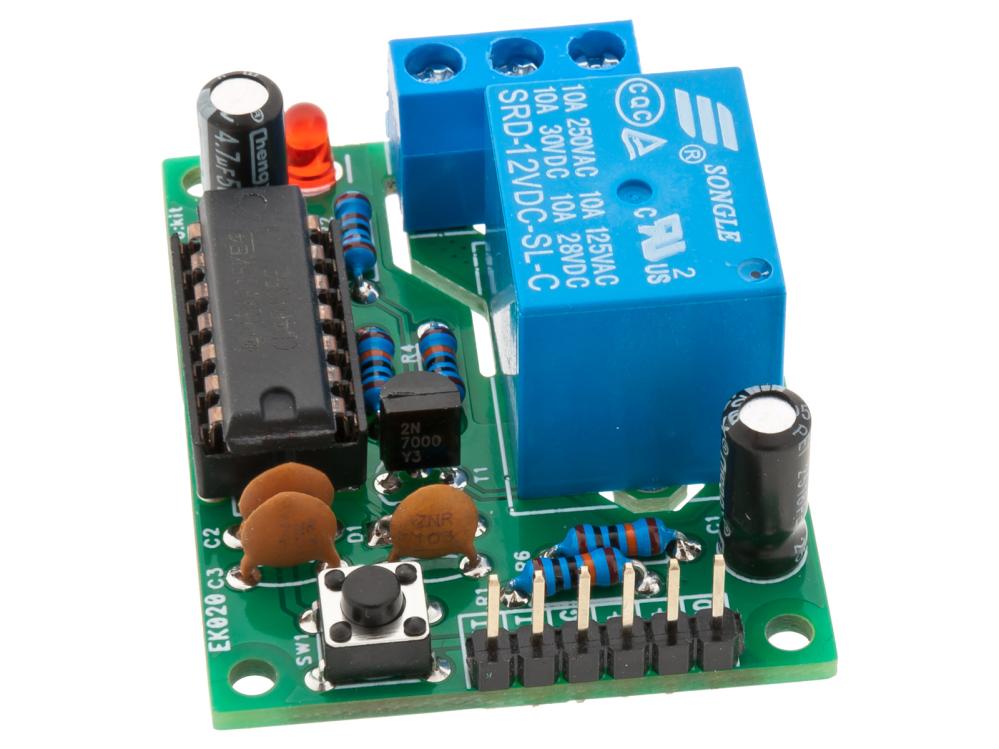

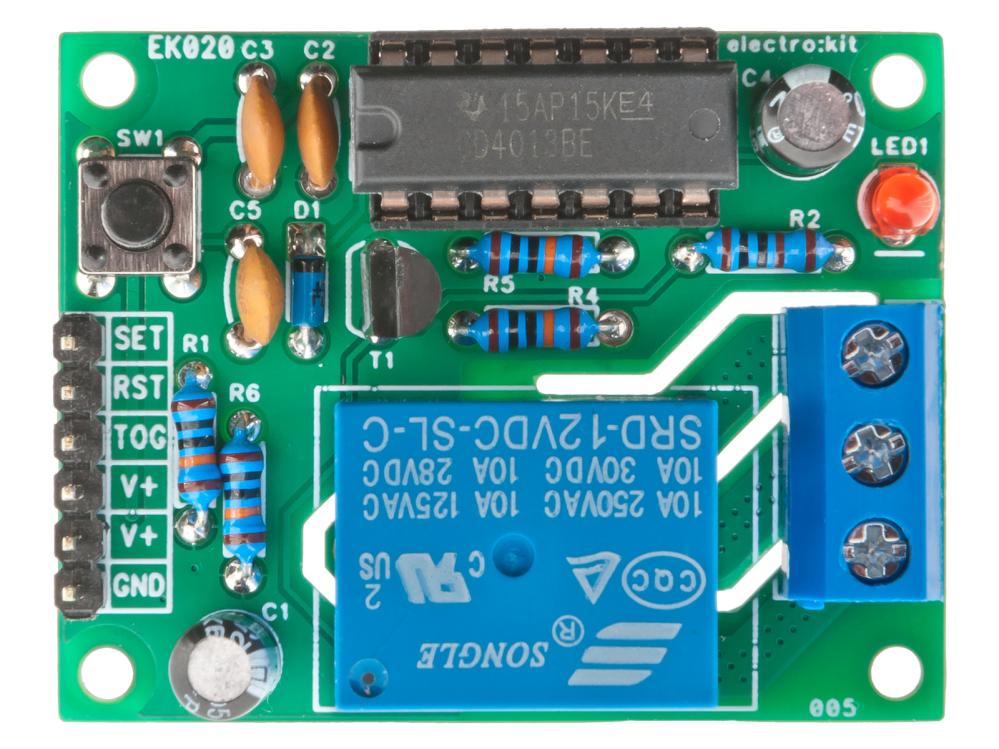

Byggsats EK020 med ett relä som växlar läge vid ett knapptryck. Kallas även för impulsrelä eller bistabilt relä. Ett tryck på knappen och reläet aktiveras, ett tryck till så stängs det av igen. Reläet kan även styras med externa signaler (L: 0-5V / H: 6-12V). Ingångarna som finns att tillgå är toggle (växla), set (aktivera) och reset (deaktivera). EK020 passar exempelvis när en liten momentan tryckknapp ska användas för att starta en apparat som kräver högre belastning än knappen själv kan hantera.
Specifikationer:
- Drivspänning: 12 VDC
- Strömförbrukning (max): 40mA
- Växlingshastighet (max): 2 Hz
- Reläkontakt: SPDT, NC eller NO
- Manöverförmåga: 10 A/250 VAC eller 10 A/30 VDC

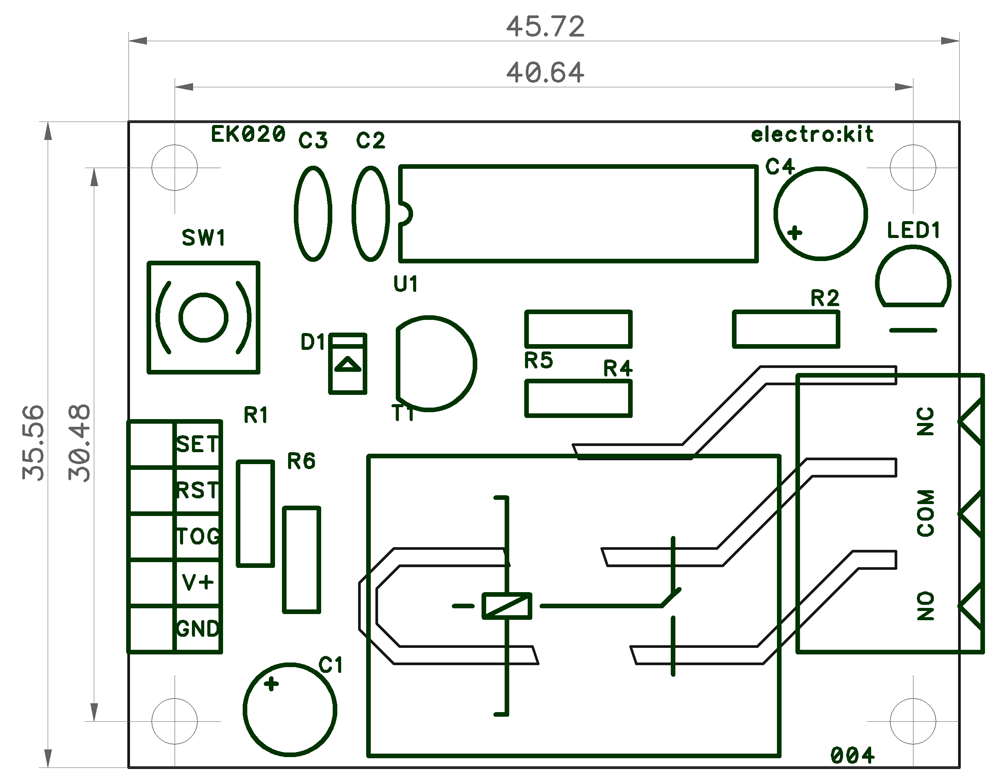

- Dimensioner: 45.7 x 35.6 mm
- Monteringshål: c-c 40.6 x 30.5mm, ø2.5mm
VARNING! Denna byggsats kan arbeta med 230 VAC nätspänning. Spänningsförande delar blir då exponerade när kretskortet är anslutet till elnätet och beröring kan orsaka allvarlig personskada eller dödsfall.
Byggsatsen får endast monteras, provas och användas av personer med tillräcklig kunskap om elsäkerhet och arbete med nätspänning. Kretsen ska alltid vara frånkopplad från elnätet innan komponenter, anslutningar eller andra delar berörs eller ändras.
Efter färdigställande ska kretskortet monteras i en lämplig kapsling som förhindrar oavsiktlig beröring av spänningsförande delar. Iaktta stor försiktighet vid all anslutning, provning och användning.
