Produktbeskrivning

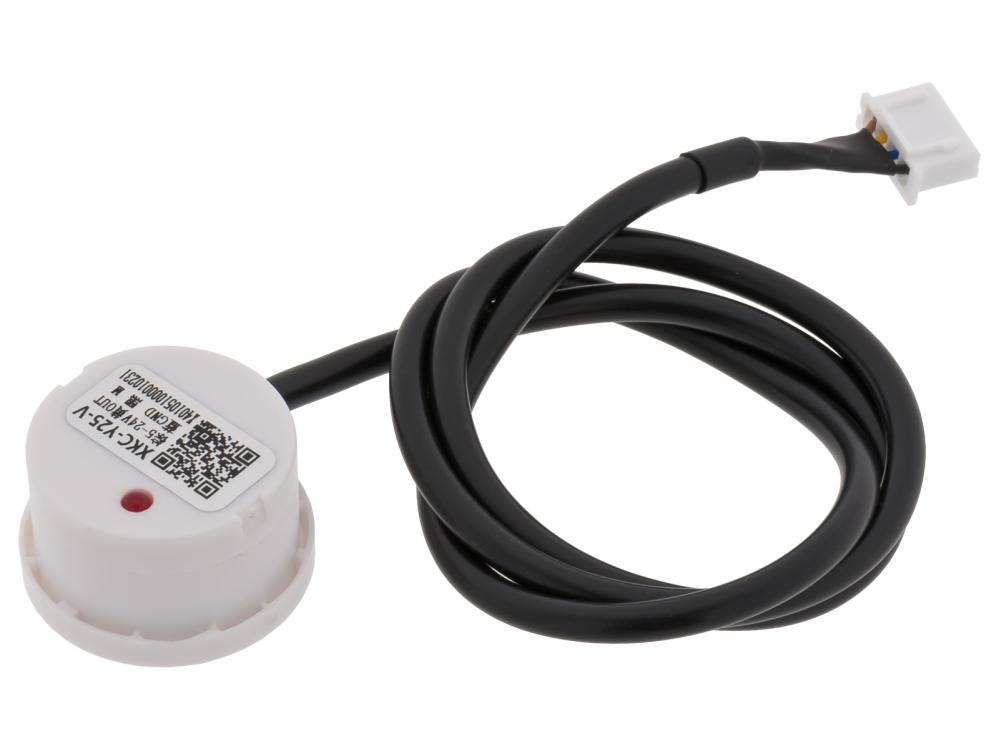

Kapacitiv, kontaktlös vätskenivåsensor. Känner av vätskor som t.ex. vatten. Detekterar genom väggarna på icke-metalliska behållare tillverkade av exempelvis plast, keramik eller glas. Sensorn monteras på utsidan av en tank, behållare eller ett plaströr.
Känsligheten kan justeras med en trimpotentiometer som är placerad under sensorns lock. Utgången är digital (låg = ingen vätska, hög = vätska). En lysdiod indikerar utgångens status.
Specifikationer:
- Modell: XKC-Y25-V
- Drivspänning: 5–24 VDC
- Strömförbrukning: 5 mA
- Avkänningsavstånd (max): Ca 20 mm
- Dimensioner: Ø28 x 16.5 mm
- Kabellängd: 500 mm
- Utspänning, hög nivå: Samma som drivspänningen (VCC)
- Utspänning, låg nivå: 0 V
- Utström: 1–50 mA
- Responstid: 500 ms

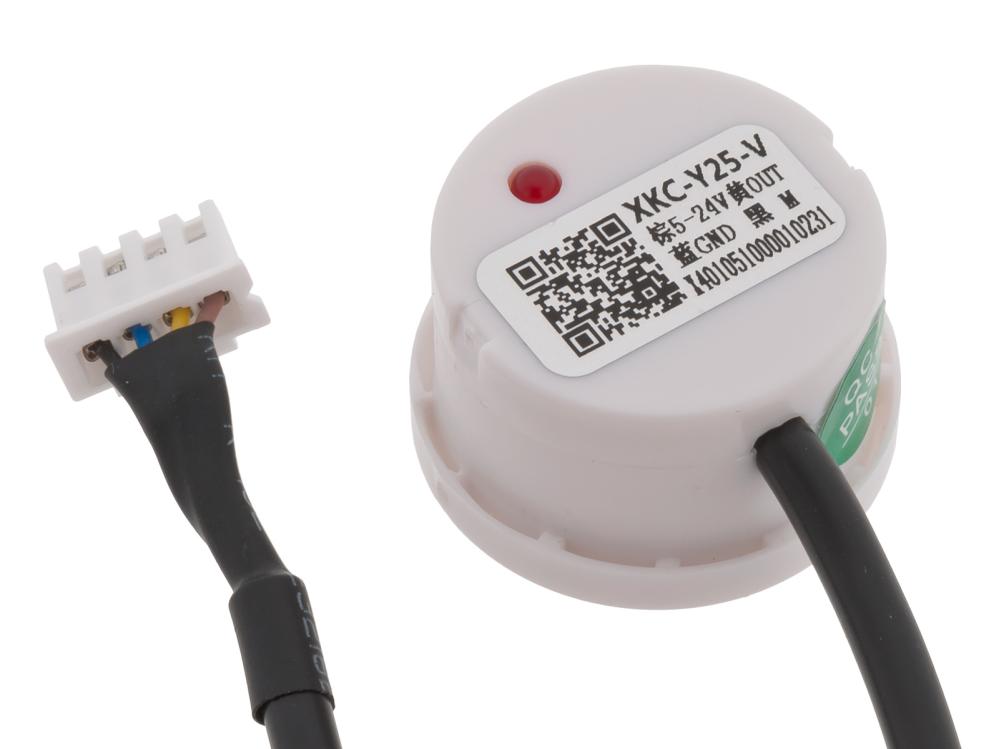

Anslutningar:
- Brun: VCC (5–24 VDC)
- Gul: Signal
- Blå: GND (0 V)
- Svart: Polaritet (ansluts till GND för att invertera utgången)
