Produktbeskrivning

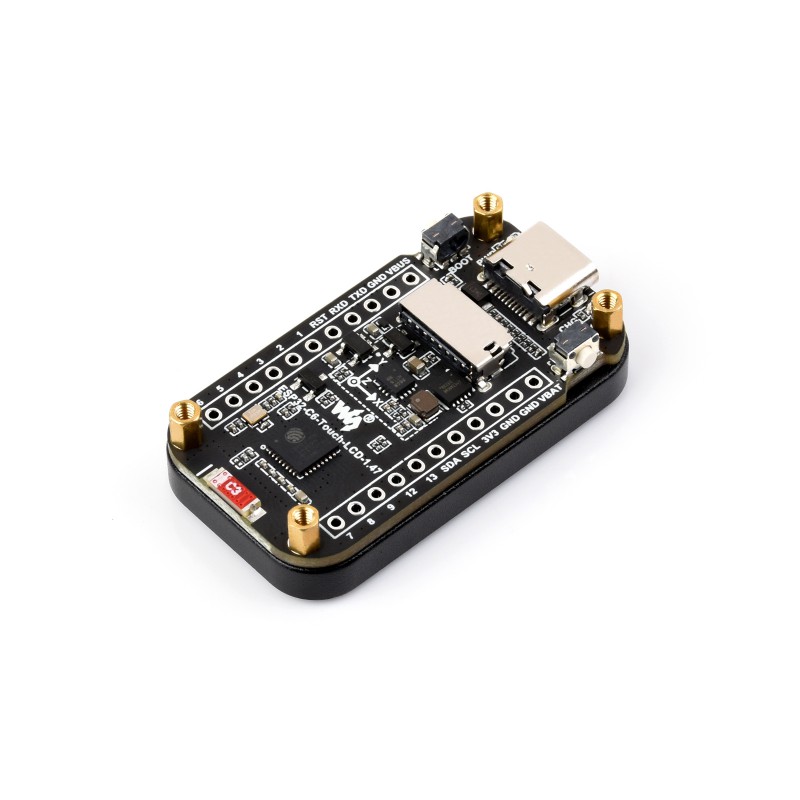

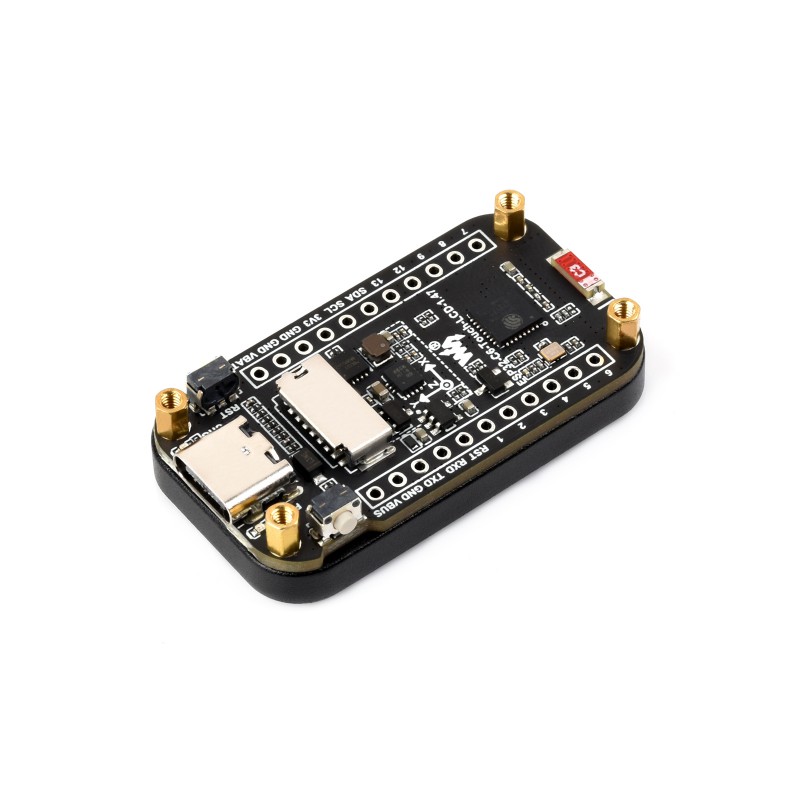

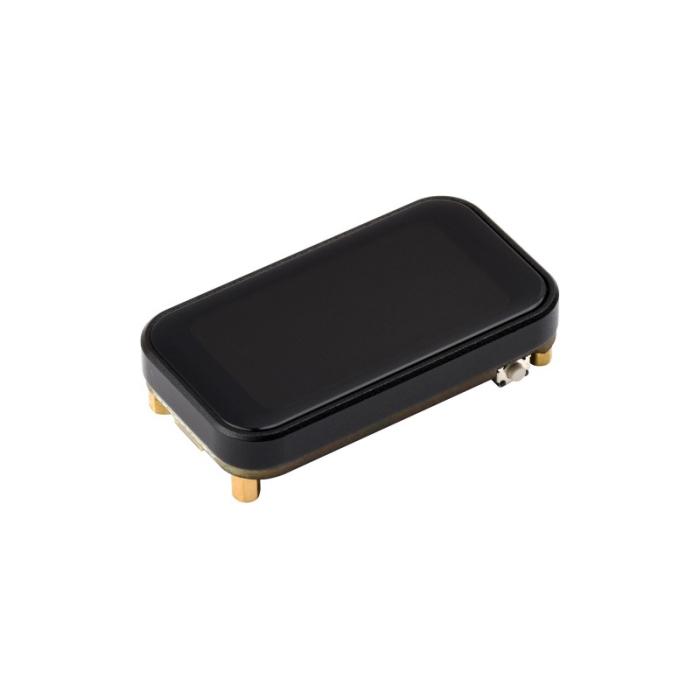

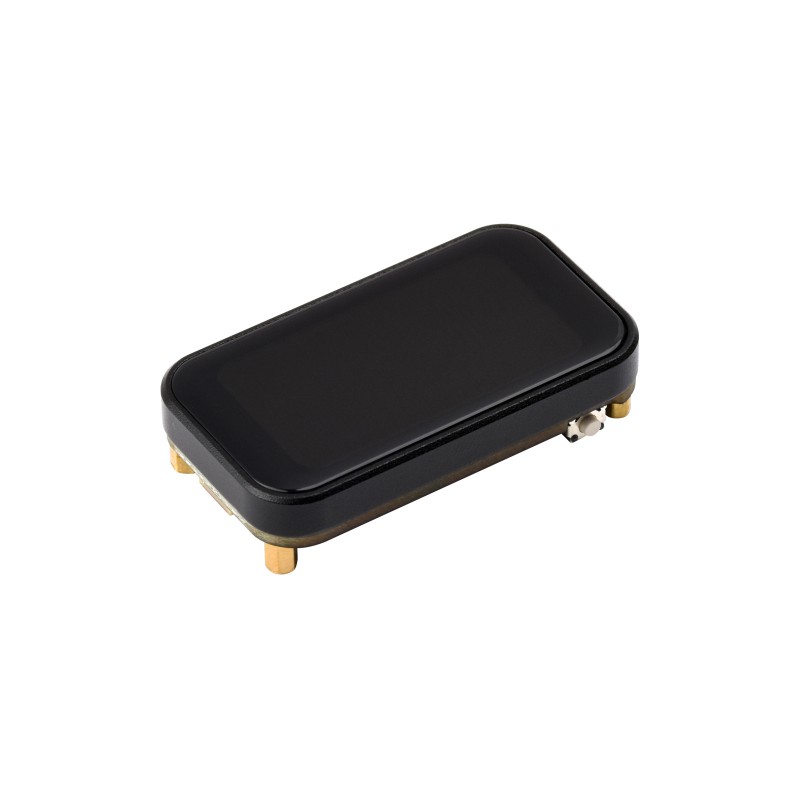

Waveshare ESP32‑C6‑Touch‑LCD 1.47″ är ett kompakt utvecklingskort med en integrerad 1.47‑tums IPS-pekskärm (kapacitiv touch) med 172×320‑upplösning och 262 k färger. Färdiga bibliotek finns för Arduino ESP-IDF. Bygger på Espressifs ESP32‑C6FH8‑chip med RISC‑V‑arkitektur och körs med upp till 160 MHz, med en extra lågströms kärna på 20 MHz för energieffektiv drift. För ytterligare information, se produktens Wiki-sida.
Specifikationer:
- 1× 32‑bit RISC‑V @ 160 MHz + 1× low‑power RISC‑V @ 20 MHz
- 320 KB ROM, 512 KB HP‑SRAM, 16 KB LP‑SRAM, och 8 MB Flash
- Wi‑Fi 6 (802.11 ax/b/g/n 2,4 GHz), Bluetooth 5 (LE), samt IEEE 802.15.4 (Zigbee/Thread)
- Inbyggd keramisk antenn
- Display med pekskärm

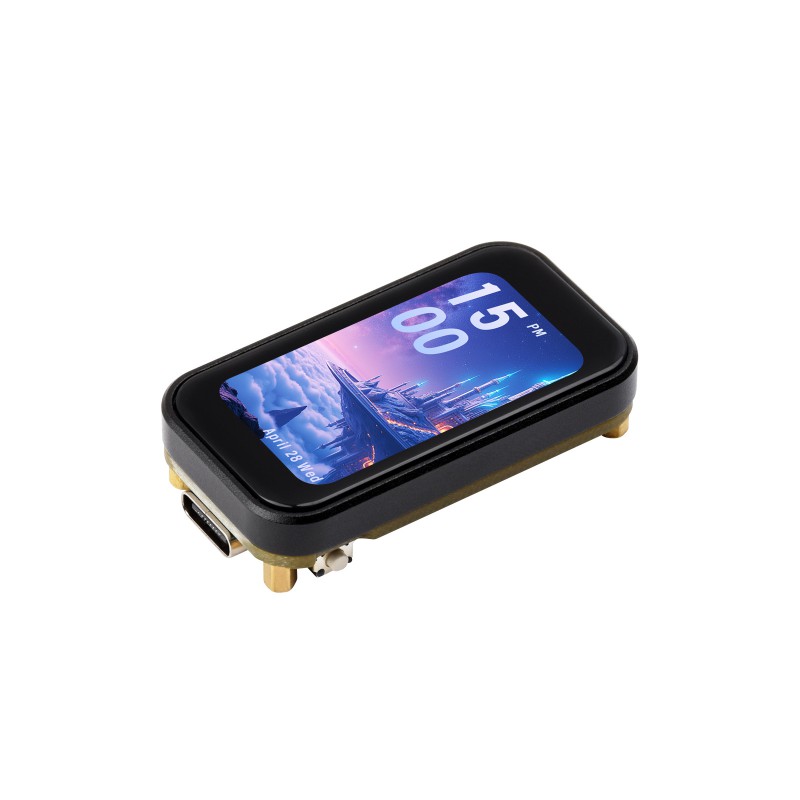

- 1,47″ IPS‑skärm, 172×320 px, 262 000 färger
- Displaykrets: JD9853 via SPI
- Krets för pekskärm: AXS5106L via I²C
- USB‑C för ström, programmering och data
- Micro-SD‑kortplats för extern lagring

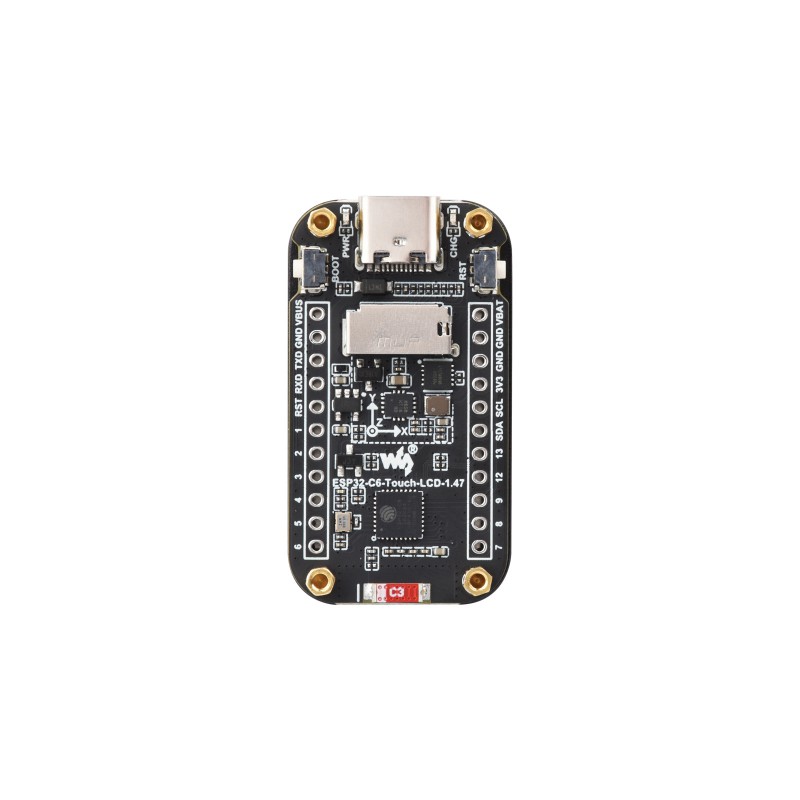

- 2×11‑pins GPIO headers: Med UART, I²C, PWM; 6 ADC; 5 V, 3,3 V, GND
- Reset- och bootknapp
- 6-axels IMU (accelerometer)
- Drivspänning: 3.3 eller 5 VDC
- Logikspänning: 3.3 eller 5 VDC
- Mått: 44.5 x 24.6 x 10.6 mm
