Produktbeskrivning

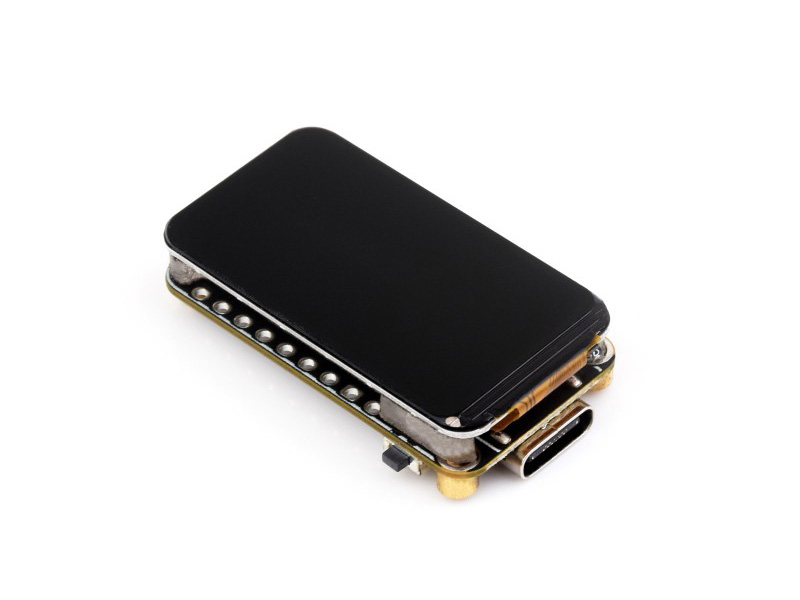

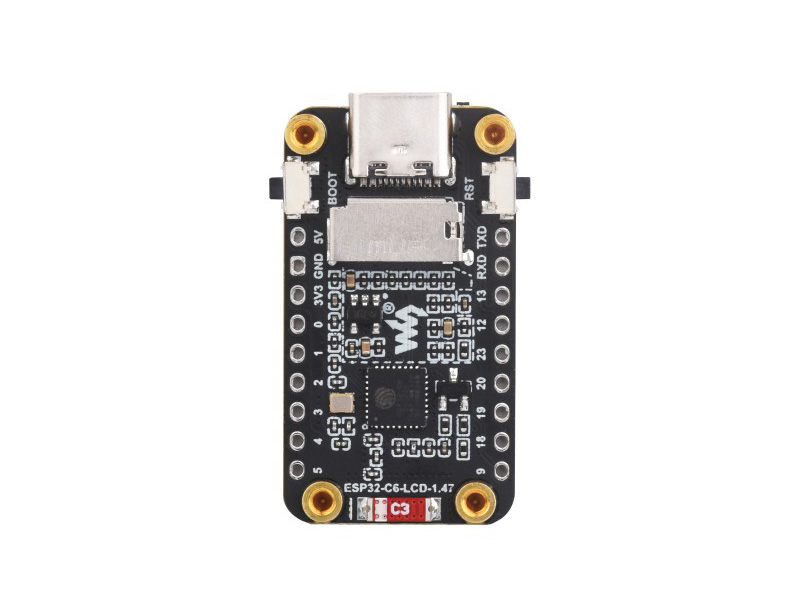

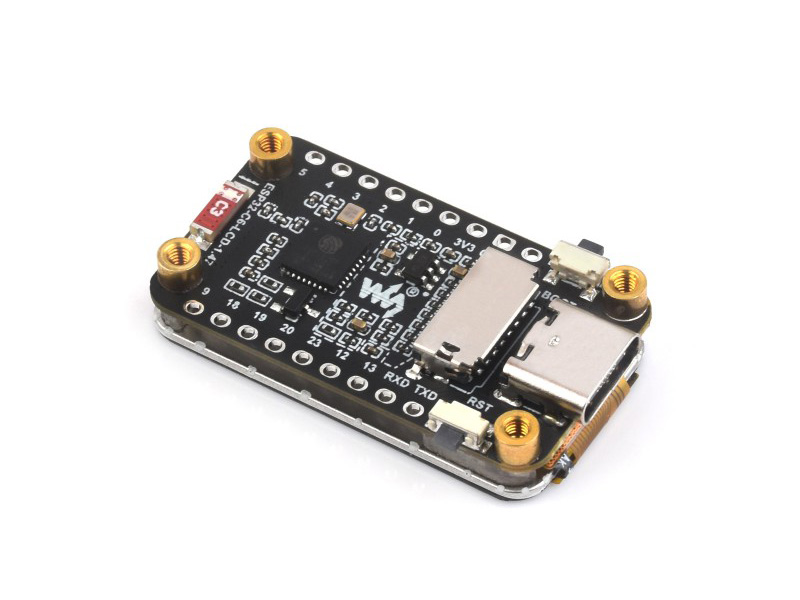

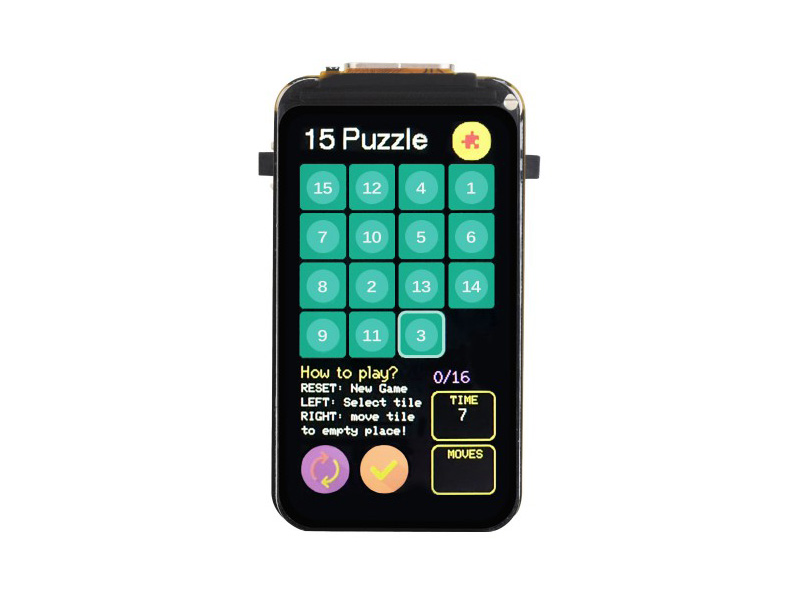

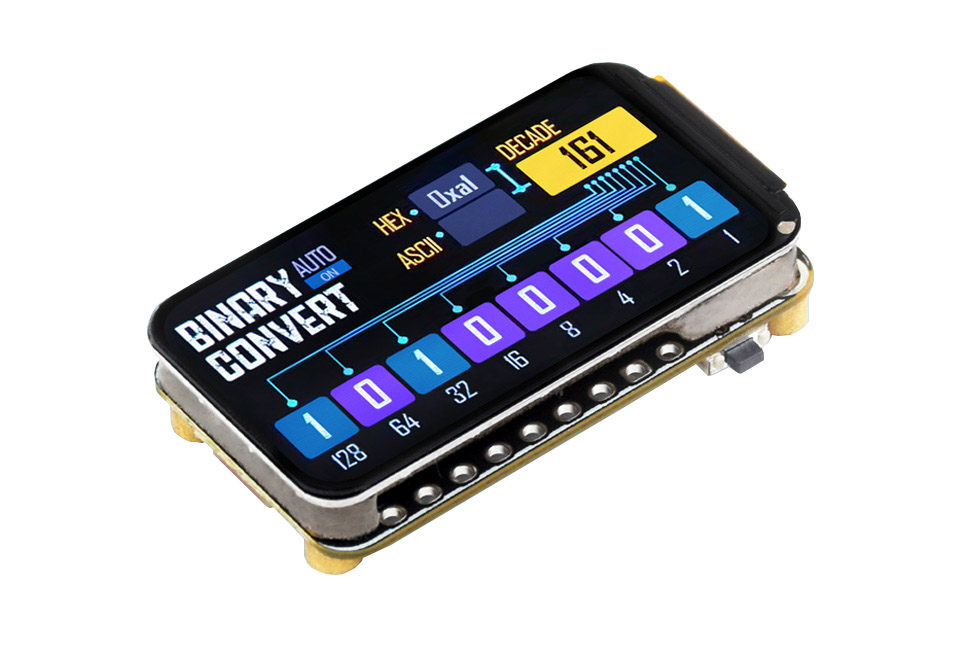

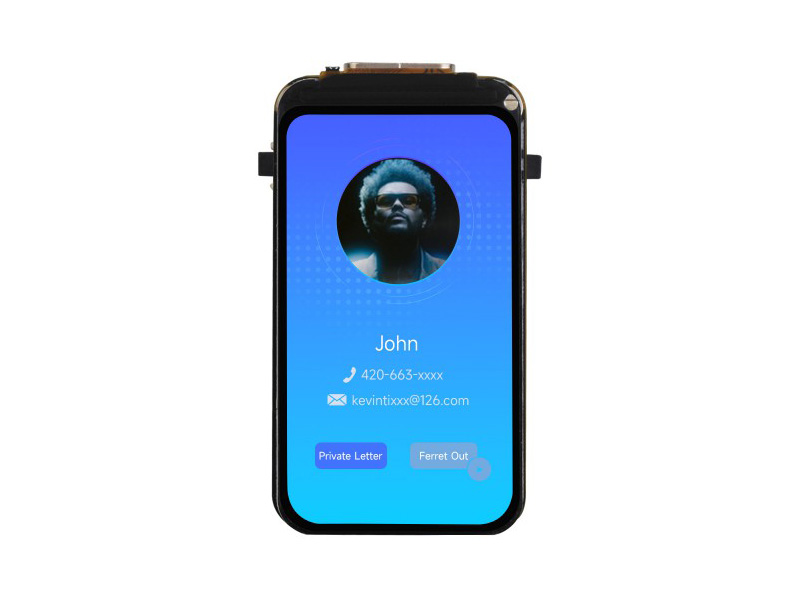

Waveshare ESP32‑C6 utvecklingskort med 1.47″ TFT‑LCD. Kompakt utvecklingskort baserat på ESP32‑C6, med inbyggd 1.47″ TFT‑LCD i färg. Kortet är väl lämpat för IoT‑projekt, instrumentpaneler och andra tillämpningar som behöver ett grafiskt användargränssnitt. Det har stöd för LVGL (Light and Versatile Graphics Library), ett öppen källkod-bibliotek för att skapa egna grafiska användargränssnitt (GUI), inklusive hantering av mus, knappar med mera.
Specifikationer:
- MCU: ESP32-C6FH4 - 32-bitars RISC‑V, 160 MHz
- SRAM: 512 kB HP + 16 kB LP
- ROM: 320 kB
- Flash: 4 MB
- Trådlös kommunikation: 2,4 GHz Wi‑Fi 6 (802.11 b/g/n/ax) och Bluetooth 5 (LE)
- Antenn: Inbyggd
- Display: 1.47″ TFT‑LCD, 172x320 pixlar, 262 000 färger, SPI‑ansluten
- USB‑C: För strömförsörjning och programmering

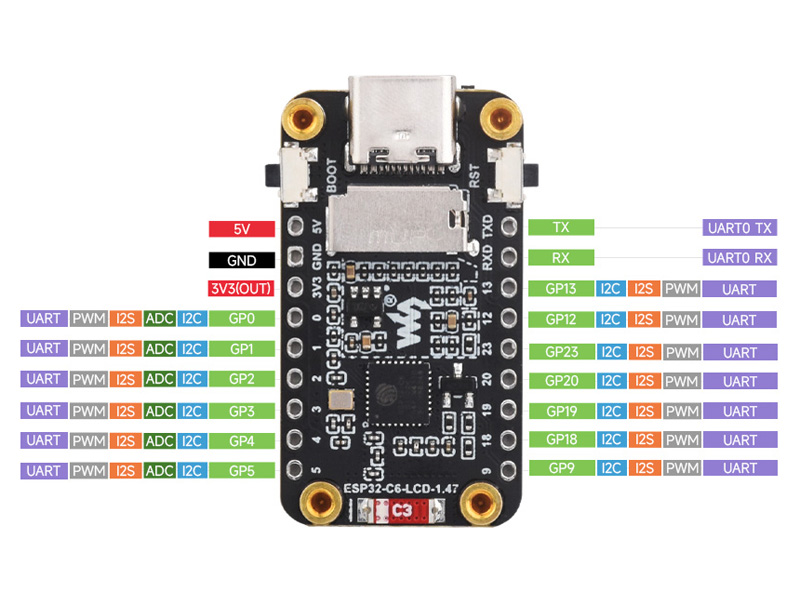

- GPIO: Två rader för 9-pins headers (ej förmonterade), totalt 13 GPIO med stöd för UART, I²C, PWM, 6 ADC-kanaler samt anslutningar för 5 V, 3.3 V och GND
- Kortplats: MicroSD (för lokal lagring av bilder/data)
- Knappar: Reset och Boot för enkel återställning och programmering

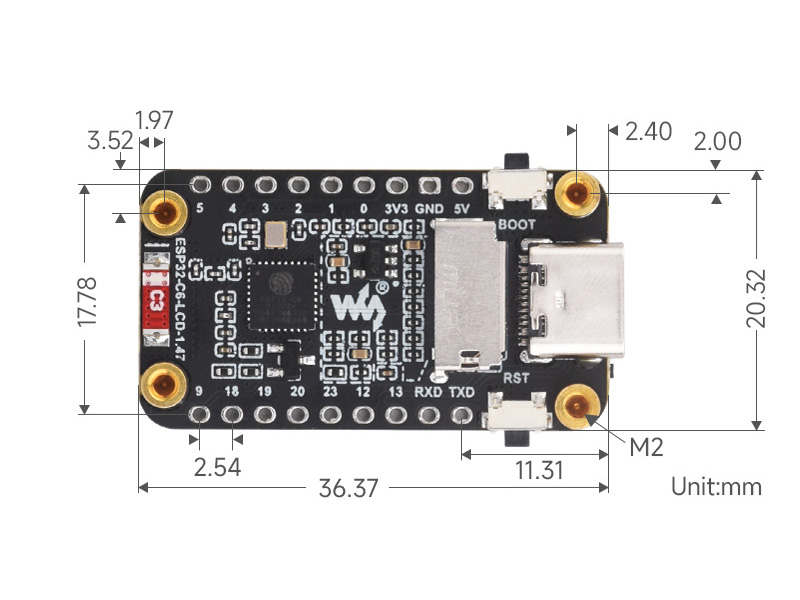

- Mått: ca 36.4 x 20.3 mm
- Stöd för utvecklingsmiljöer: ESP‑IDF, Arduino IDE, CircuitPython
- Modell: Waveshare ESP32-C6-LCD-1.47
