Produktbeskrivning

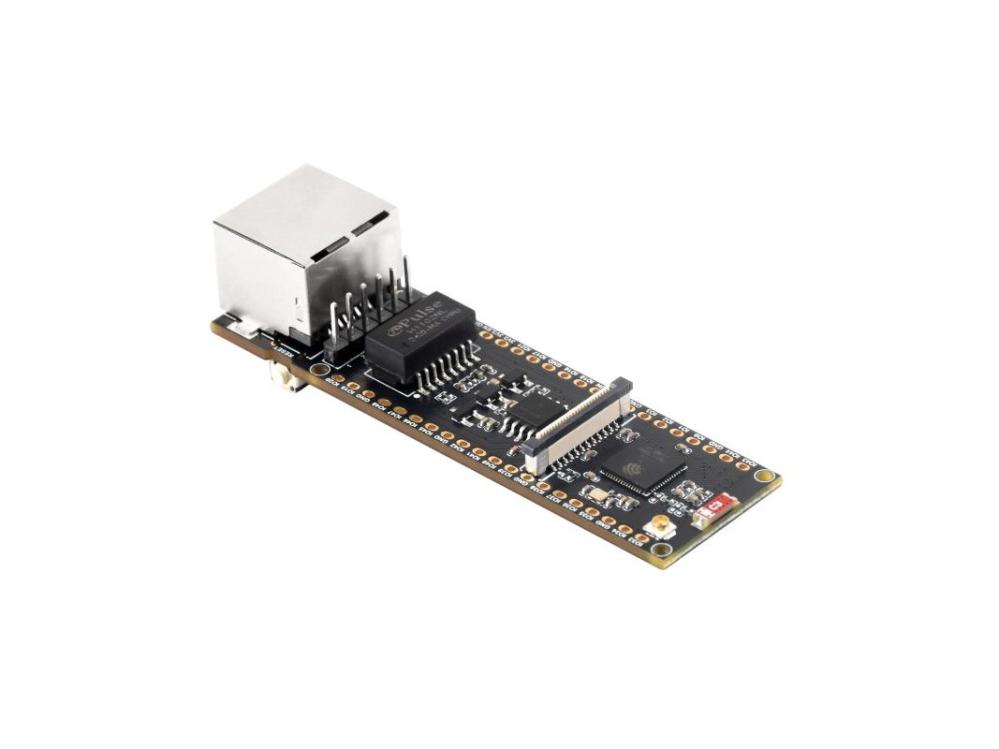

Waveshare ESP32-S3 Ethernet är ett utvecklingskort med trådbunden och trådlös kommunikation, baserat på mikrokontrollern ESP32-S3R8. En dual-core 32-bit processor med upp till 240 MHz. Kortet kombinerar trådlös Wi-Fi, Bluetooth 5 (LE) med en 10/100 Mbps Ethernet-anslutning. Kortet finns även i en PoE-varint (41035578).
Övrigt: Med USB-C-anslutning för spänningsmatning, programmering och felsökning, en microSD-kortplats för extern lagring. Anslutningsheaders är pin-kompatibla med Raspberry Pi Pico. Inbyggt kameragränssnitt, kompatibelt med OV2640, OV5640 och andra vanligt förekommande kameror för bild- och videoinspelning. Levereras med 2st 20x stiftlist (löds på plats vid behov).
Specifikationer:
- Mikrokontroller: ESP32-S3R8 med dual-core Xtensa 32-bit LX7 processor, upp till 240 MHz
- Internminne: 512 KB SRAM
- Flash-lagring: 16 MB
- PSRAM: 8 MB
- Trådlös kommunikation 2.4 GHz Wi-Fi (802.11 b/g/n) och Bluetooth 5 LE
- Ethernet med RJ45: 10/100 Mbps, W5500 chipset
- Gränssnitt USB-Type-C: Spänningsmatning och programmering
- Spänningsmatning: Från USB-C eller 3.3V pin
- Kortplats: microSD för extern lagring
- Kamera-interface: Ja, 24-pin, 0.5mm pitch, FPC/FFC
- PoE-funktionalitet: Nej, finns dock som PoE-variant (41035578)
- Antenn: Onboard PCB-antenn
- Extern antennanslutning: IPEX / UFL
- Indikatorer: LED-indikatorer för länk och aktivitet
- Dimensioner: 72.8 × 21 mm
ESP32-S3 Ethernet finns i fyra varianter:
- 41035580 Med RJ-45 Ethernet (det här kortet)
- 41035577 Med RJ-45 Ethernet + kamera
- 41035578 Med RJ-45 Ethernet + PoE
- 41035579 Med RJ-45 Ethernet + PoE + kamera
