Produktbeskrivning

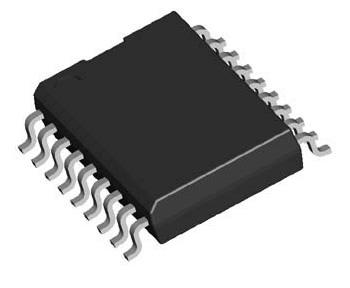

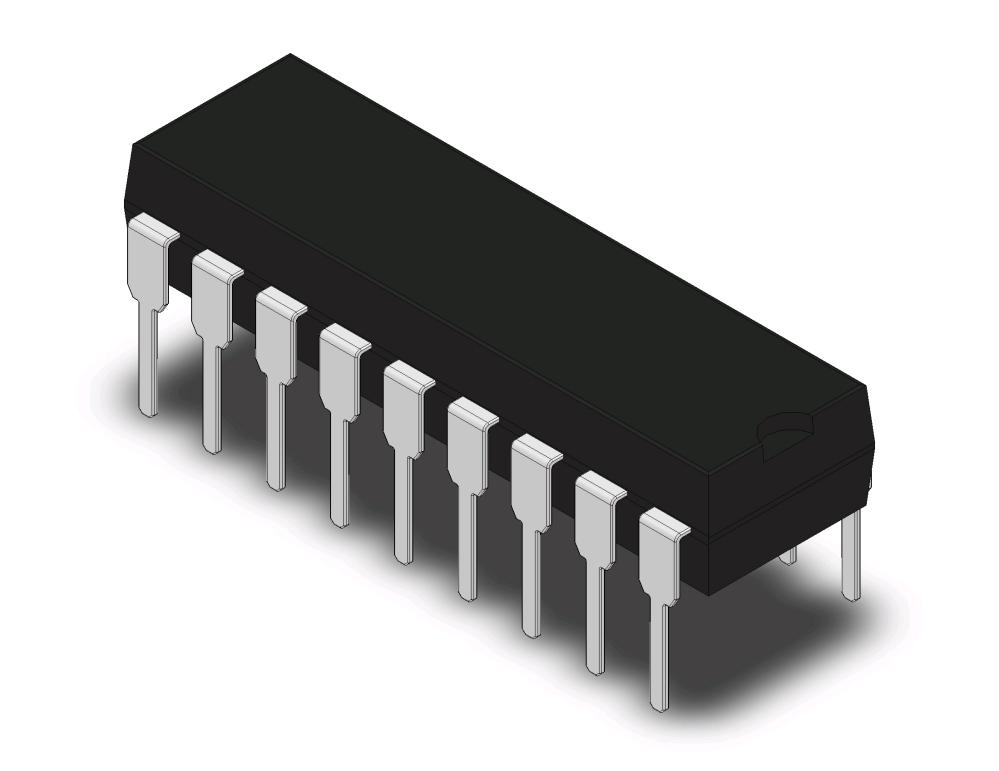

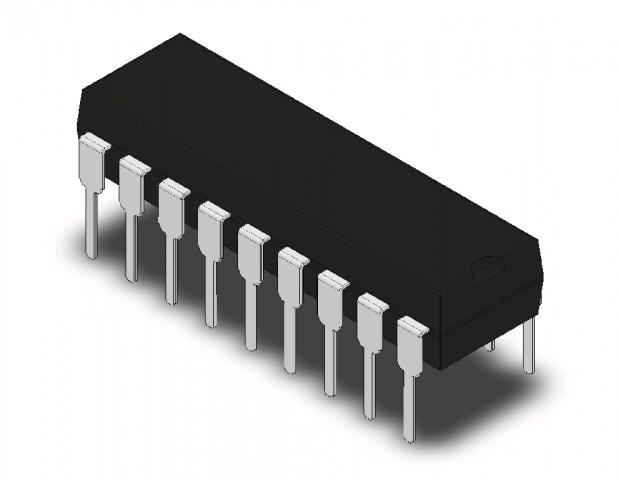

ULN2803 är en transistor-drivkrets (Darlington-array) med åtta kanaler av NPN-transistorer i en enda IC, avsedd för att driva laster som kräver högre märkström och spänning än vad typiska GPIO-utgångar klarar.
Funktion:
ULN2803 tar emot logiknivåer på 3.3 V eller 5 V från en mikrokontroller och förstärker dessa för att kunna driva större laster än vad mikrokontrollerns utgångar klarar. Förstärkningen sker via interna Darlington-kopplade transistorsteg. Varje kanal kan kopplas till en extern last och ger en kollektor-till-emitter-strömväg som aktiveras när ingången är hög.
Typiska användningsområden:
ULN2803 används när det finns behov av att styra enheter med högre märkström och/eller märkspänning än vad exempelvis en mikrokontroller kan hantera direkt.
- Reläer
- Motorer – styrning av DC-motorer eller stegmotorspolar (via extern strömbegränsning eller H-brygga)
- Lampor och LED-matriser
- Solenoider och ventiler
- TTL/CMOS-gränssnitt mot mekaniska komponenter – buffring av styrsignaler för robust drift
Specifikationer:
- Antal kanaler: 8
- Ingångsnivå: kompatibel med TTL/CMOS-logik (vanligtvis 3,3–5 V)
- Märkström (max): upp till 500 mA per kanal
- Märkspänning (max): upp till 50 V
- Interna dioder: inbyggda frihjulsdioder (flyback) för induktiva laster som reläspolar och solenoider, vilket skyddar mot spänningsspikar vid avstängning
