Produktbeskrivning

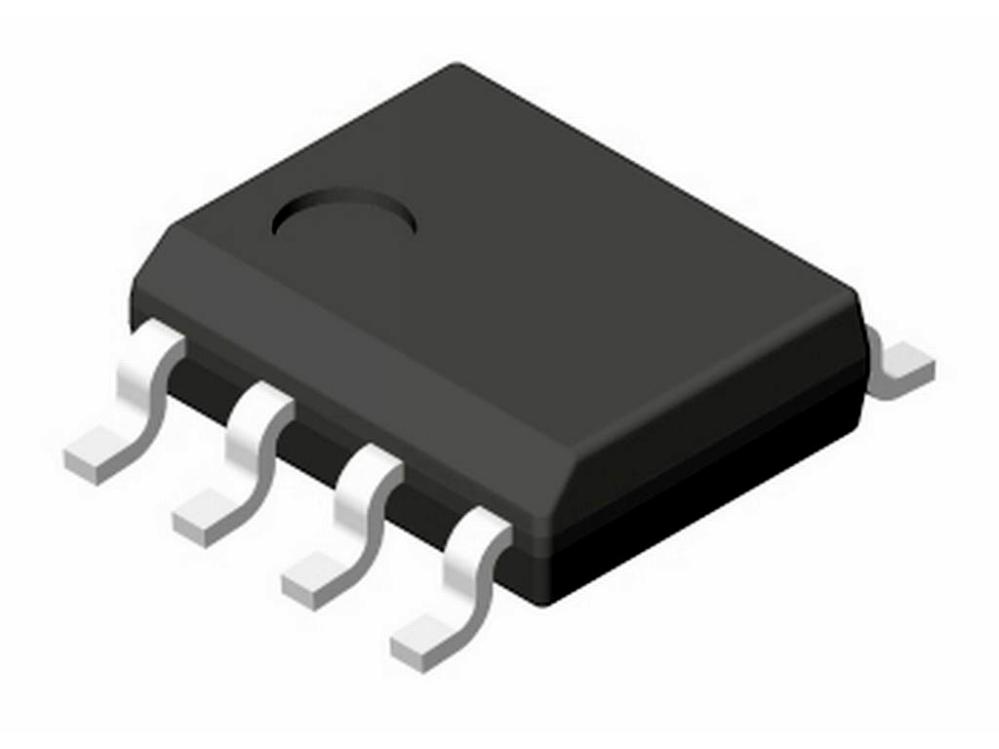

UCC27424 är en drivkrets med två kanaler för lågsidiga N-kanal MOSFET och IGBT, avsedd för switchade nätaggregat, DC/DC-omvandlare, motorstyrning och andra högfrekvensapplikationer. Kretsen fungerar som ett buffersteg mellan en PWM-styrkrets och en effekttransistor. Båda kanalerna är icke-inverterande med oberoende aktivt höga enable-ingångar (ENBA/ENBB), internt dragna till VDD via 100k-motstånd, vilket gör att drivarna är igång om ENA/ÈNB lämnas oanslutna. INA och INB saknar interna motstånd och måste anslutas till antingen VDD eller GND om de inte används. Utgångarna kombinerar bipolära och MOSFET-transistorer parallellt för att minimera shoot-through och leverera hög toppström under Miller-platåfasen.
- Drivförmåga: 4 A source / 4 A sink per kanal
- Matningsspänning (VDD): 4,0–15 V
- Kanaler: 2, icke-inverterande
- Ingångslogik (INA/INB): CMOS/TTL-kompatibel, fungerar med 3,3V-logik över hela matningsspänningsområdet. inga interna motstånd, får inte lämnas flytande
- Enable-ingångar (ENBA/ENBB): aktivt hög, 100k pull-up till VDD, enable när de lämnas oanslutna
- Intern fördröjning: 25 ns (ingång fallande) / 35 ns (ingång stigande) | Stigtid: 20 ns | Falltid: 15 ns (1,8 nF last)
- Ingången tål 500 mA backström utan skada eller logikstörning
- Driftstemperatur: −40°C till +125°C
