Produktbeskrivning
Styr 230 VAC-laster (upp till 700 W) från en mikrokontroller eller annan lågspänningskälla. Byggd kring en optotriak för säker galvanisk isolation mellan styrsidan och nätsidan.

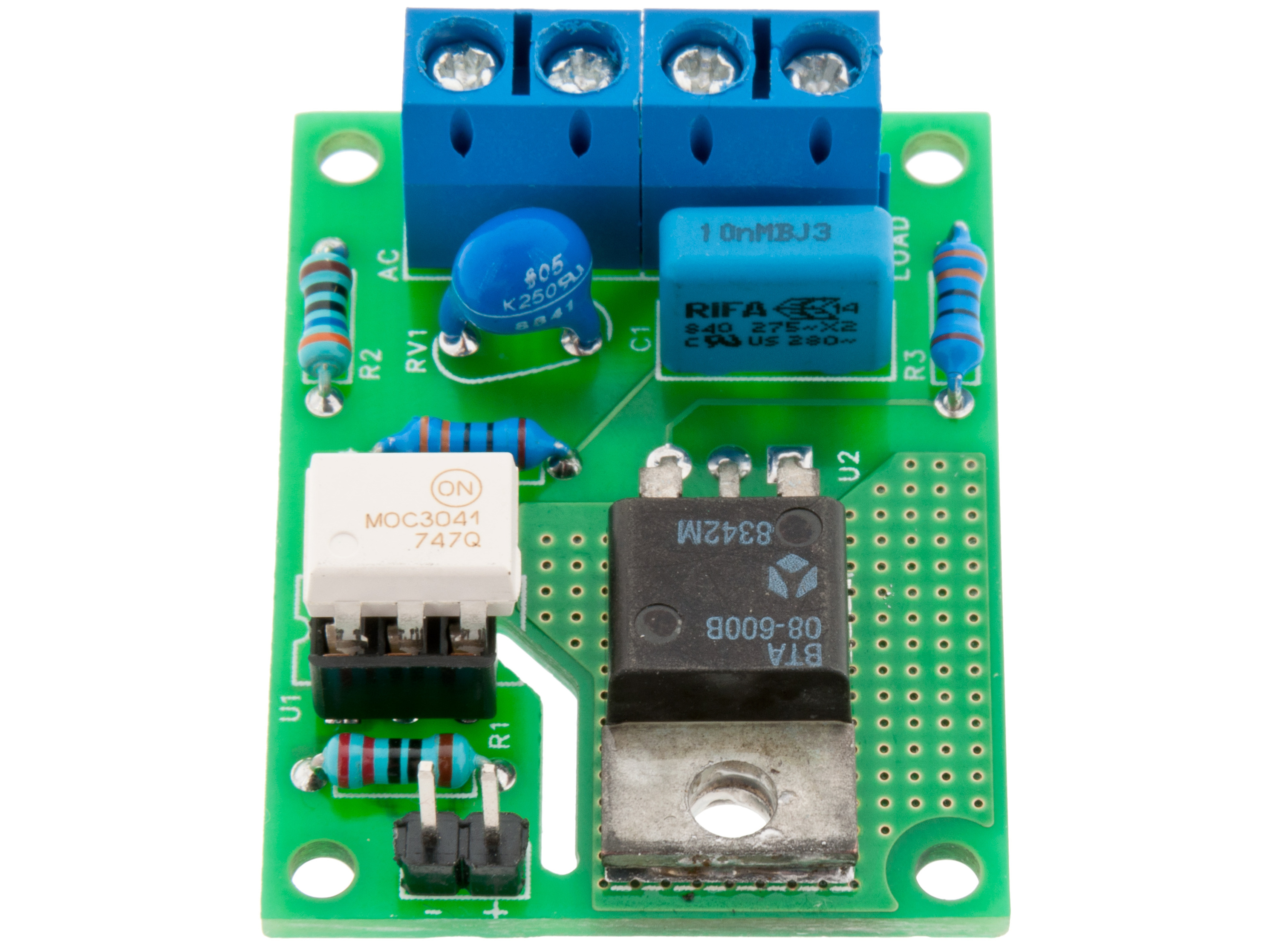

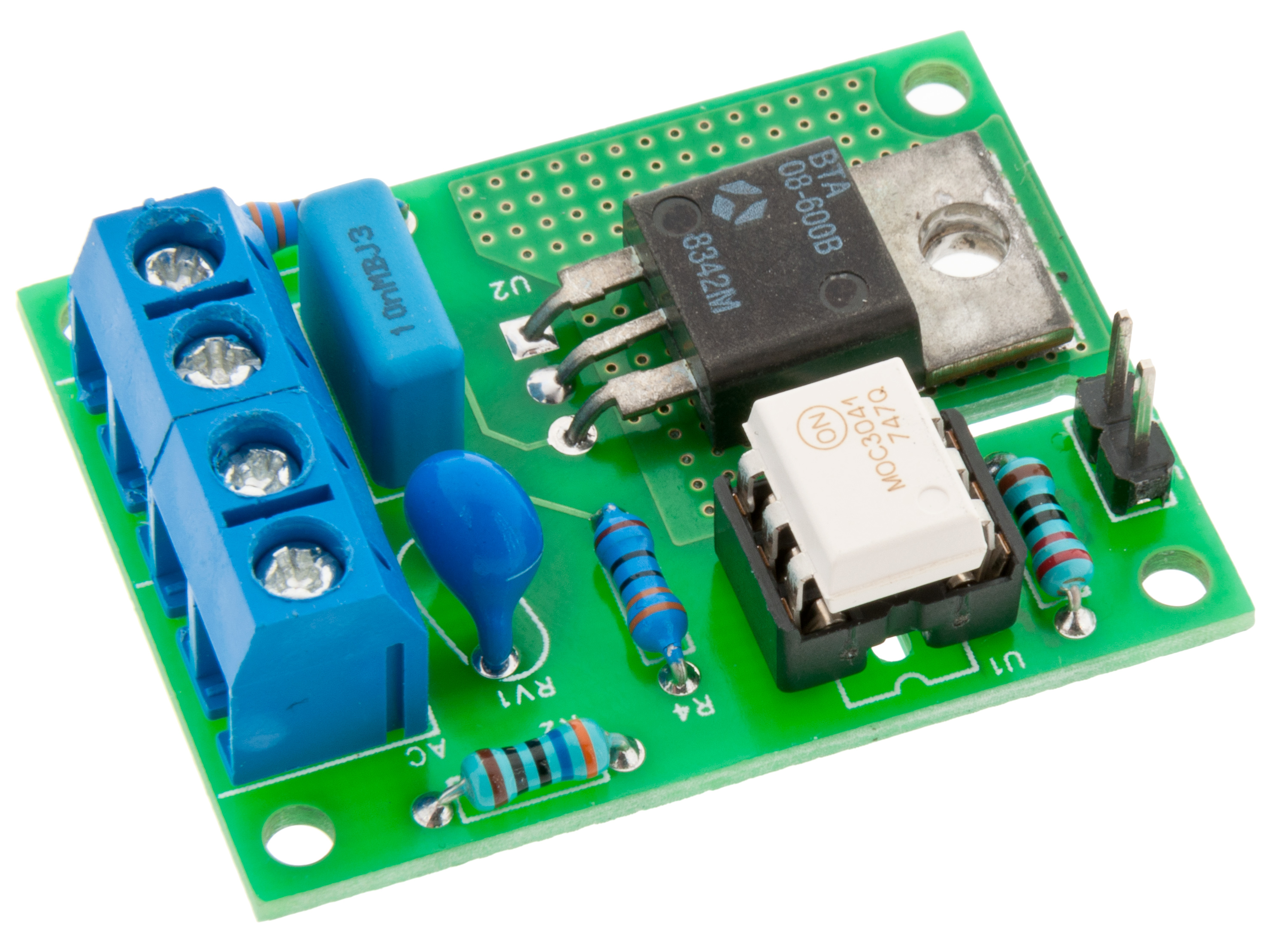

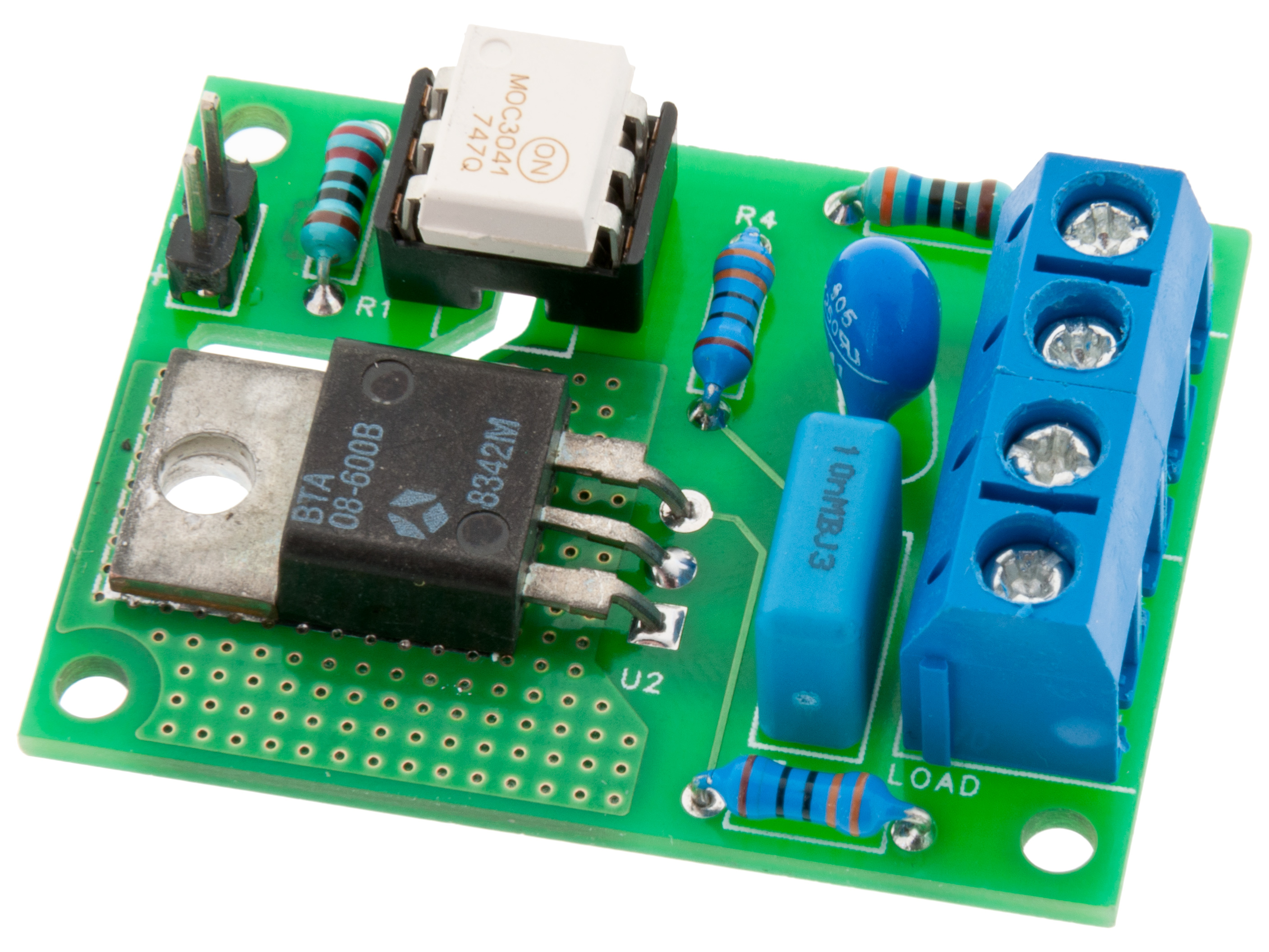

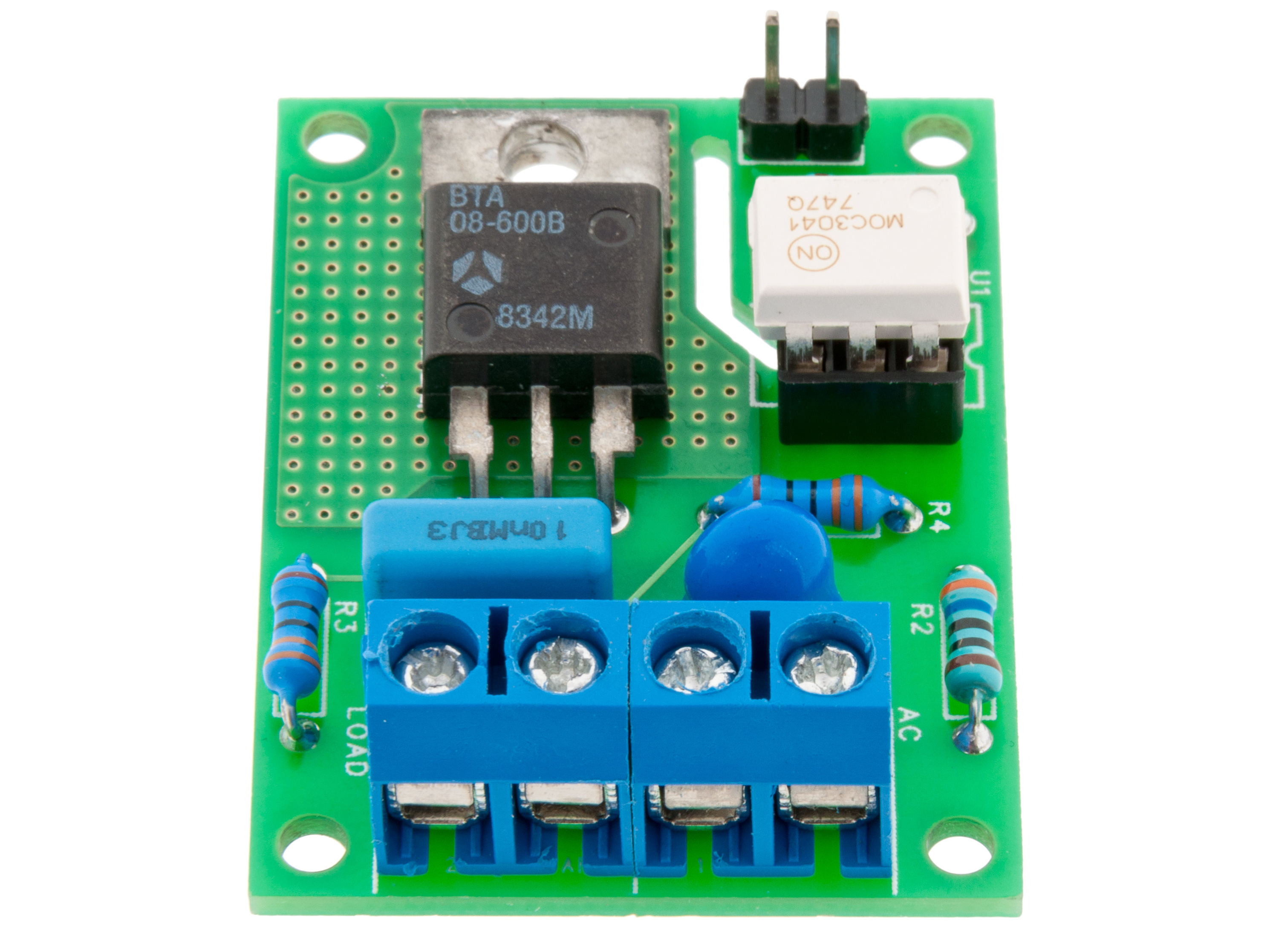

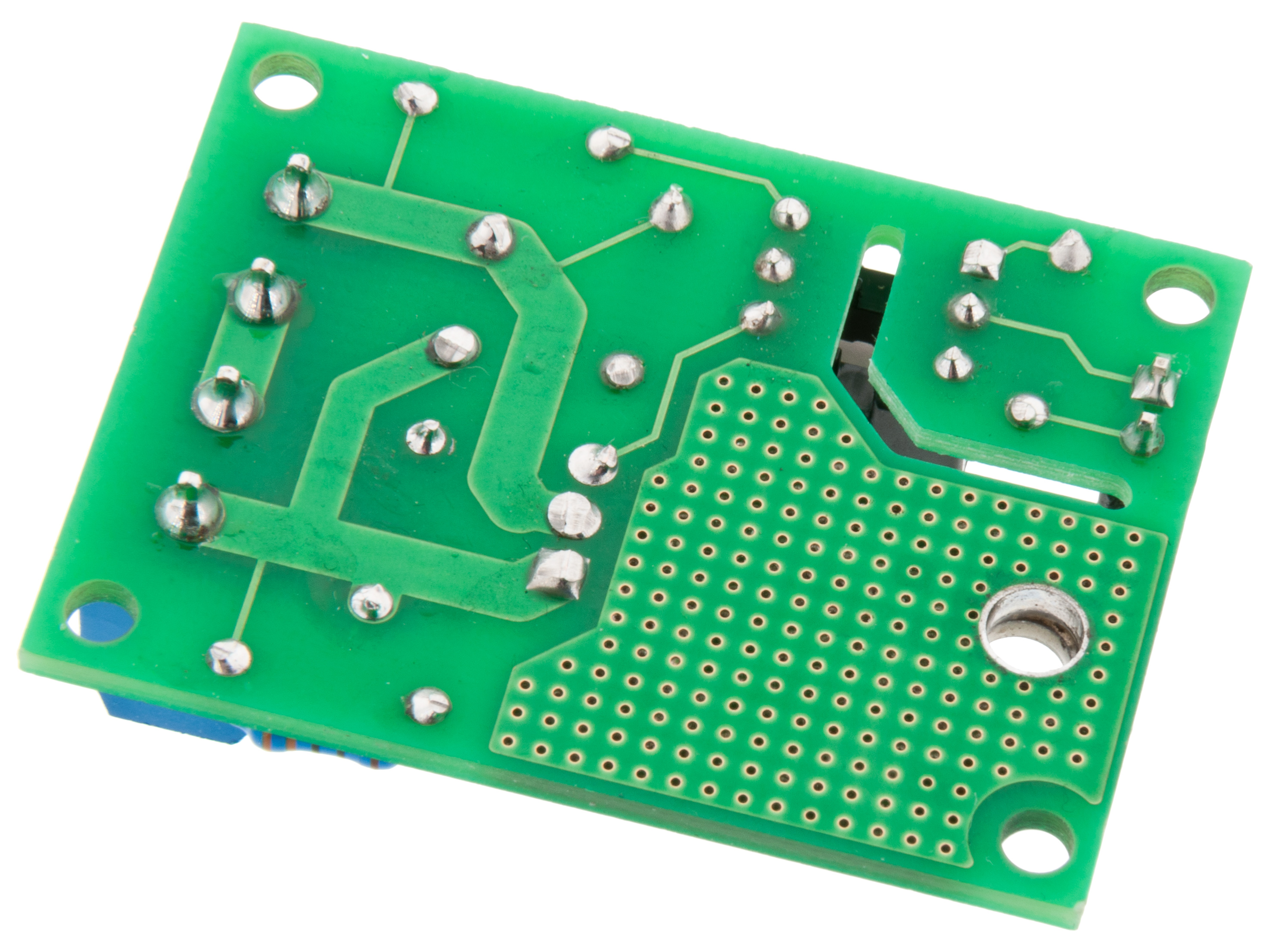

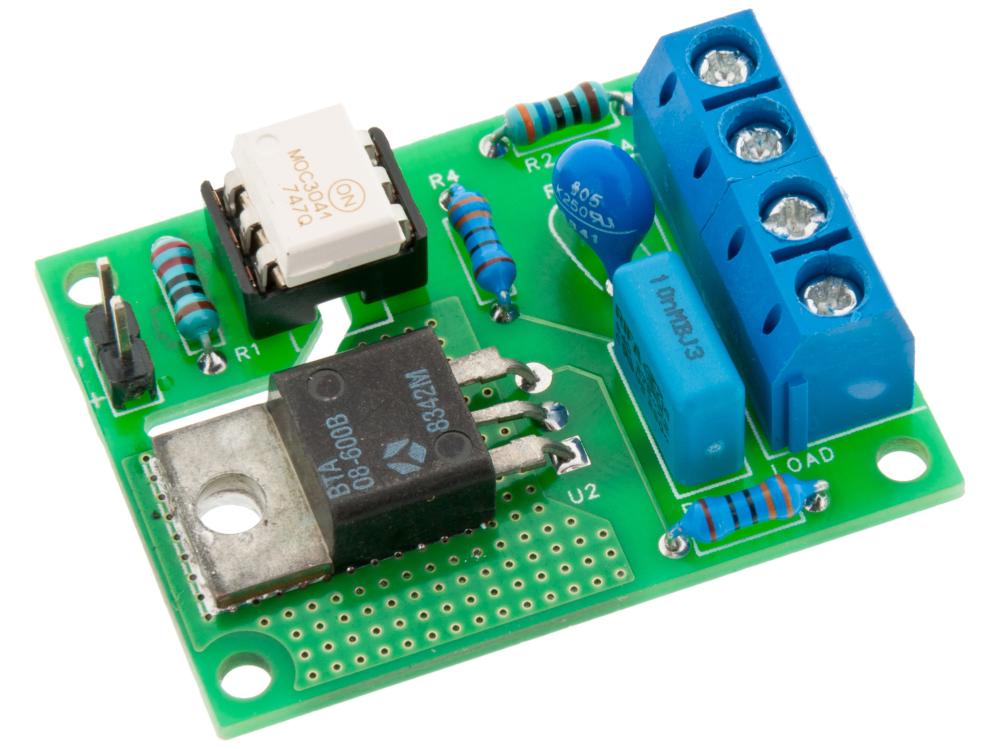

EK025 är en strömbrytare för AC-laster, uppbyggd kring en optotriak och en effekt-triac. När en spänning på 1.25-5.5 V läggs på ingången (P1) tänds IR-lysdioden i optoktriacen och effekt-triacen aktiveras. Optotriacen kan inte ensam driva större laster och används för att ge galvanisk isolation mellan lågspänningssidan och nätsidan samt för att styra effekt-triacen.
På kortet finns, förutom optotriak och effekt-triac, även en snubberkrets (C1 + R4) som möjliggör styrning av motorer och andra induktiva laster samt en varistor (RV1) som begränsar spänningstransienter som kan uppstå när en last kopplas från. Styrspänningen kan ökas genom att byta ut R1: Vid 12 V, R1 = 470 ohm, Vid 24 V, R1 = 1 kohm
Specifikationer:
- Styrspänning: 1.25–5.5 VDC
- Styrström vid 3.3 V: 10 mA (max 50 mA)
- Lastspänning: 230 VAC
- Lastström: 3 A (utan extra kylning)
- Lasteffekt (max): 700 W
- Dimensioner: 40.64 × 30.48 mm
- Monteringshål: c-c 35.56 × 25.4 mm, Ø2.54 mm
VARNING! Denna byggsats arbetar med 230 VAC nätspänning. Spänningsförande delar är exponerade när kretskortet är anslutet till elnätet och beröring kan orsaka allvarlig personskada eller dödsfall.
Byggsatsen får endast monteras, provas och användas av personer med tillräcklig kunskap om elsäkerhet och arbete med nätspänning. Kretsen ska alltid vara frånkopplad från elnätet innan komponenter, anslutningar eller andra delar berörs eller ändras.
Efter färdigställande ska kretskortet monteras i en lämplig kapsling som förhindrar oavsiktlig beröring av spänningsförande delar. Iaktta stor försiktighet vid all anslutning, provning och användning.
