Produktbeskrivning

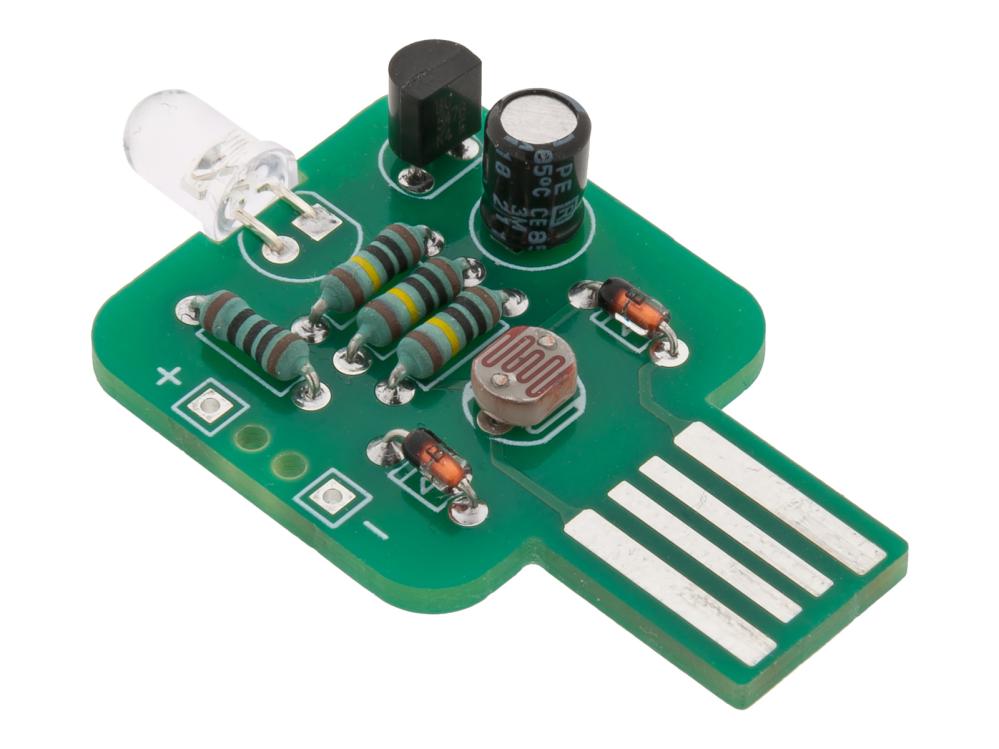

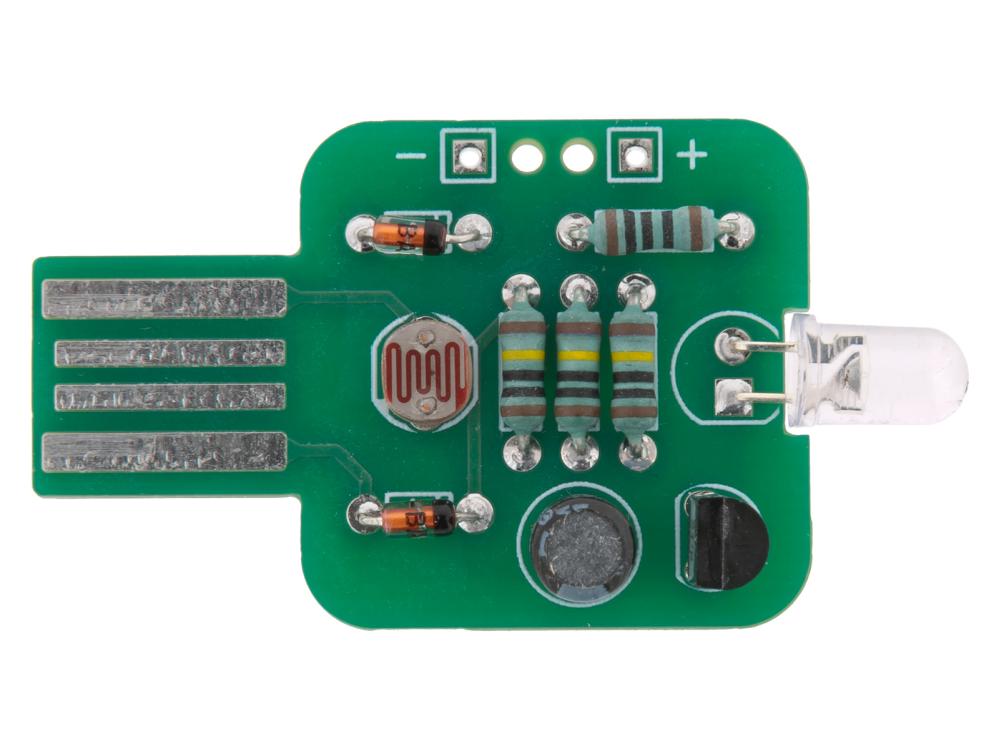

EK028 är en byggsats från Electrokit. Ljusstyrd lampa som tänds när det blir mörkt. Kretsen består av ett fotomotstånd, en drivtransistor och en lysdiod. Fotomotståndet, tillsammans med tre 1 MΩ-motstånd, bildar en spänningsdelare som styr transistorn. När transistorn börjar leda ström, passerar ström genom lysdioden som då tänds.

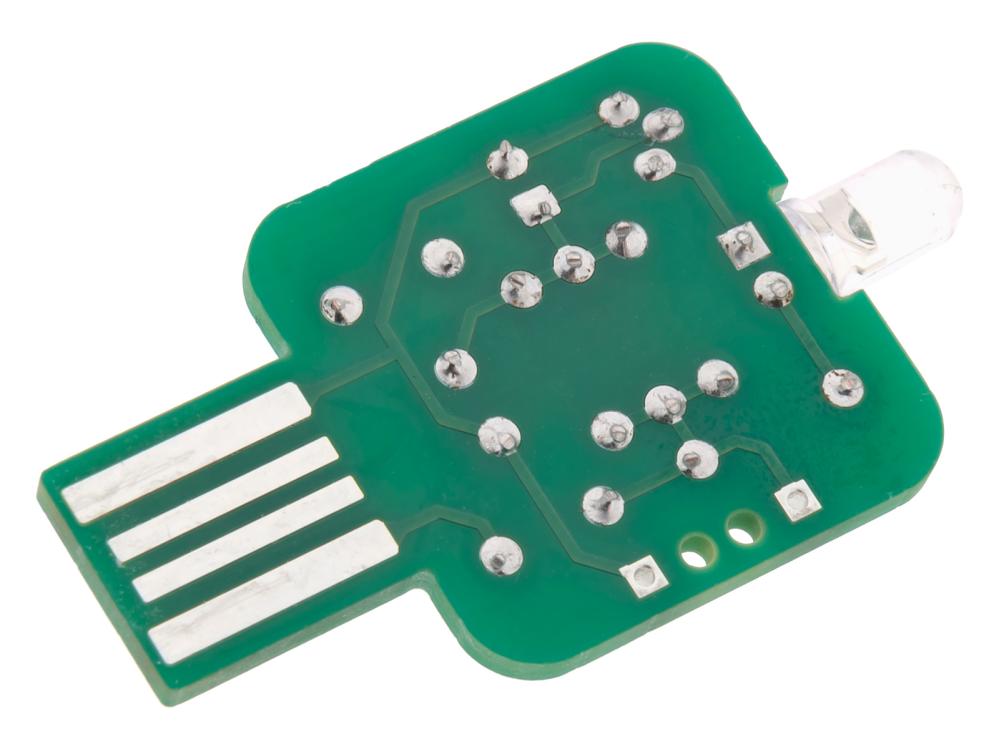

Den utstickande delen av mönsterkortet utgör en USB-A-kontakt, Den kan exempelvis anslutas till en USB-port på en dator eller direkt till en USB-laddare i ett vägguttag. De två dioderna gör att kortet kan sättas in i USB-kontakten i båda riktningarna.
Kortet kan även drivas från en extern spänningskälla via anslutningshålen märkta "+" och "−".
Känsligheten för ljus kan justeras genom att montera ett, två eller tre av de medföljande 1 MΩ-motstånden:
- Ett motstånd: hög ljuskänslighet
- Två motstånd: medelhög känslighet
- Tre motstånd: låg känslighet
Specifikationer:
- Drivspänning: 5–15 VDC
- Strömförbrukning: ~5 mA (vid 5 V)
- Dimensioner: 25.4 x 38.75 mm
