Produktbeskrivning

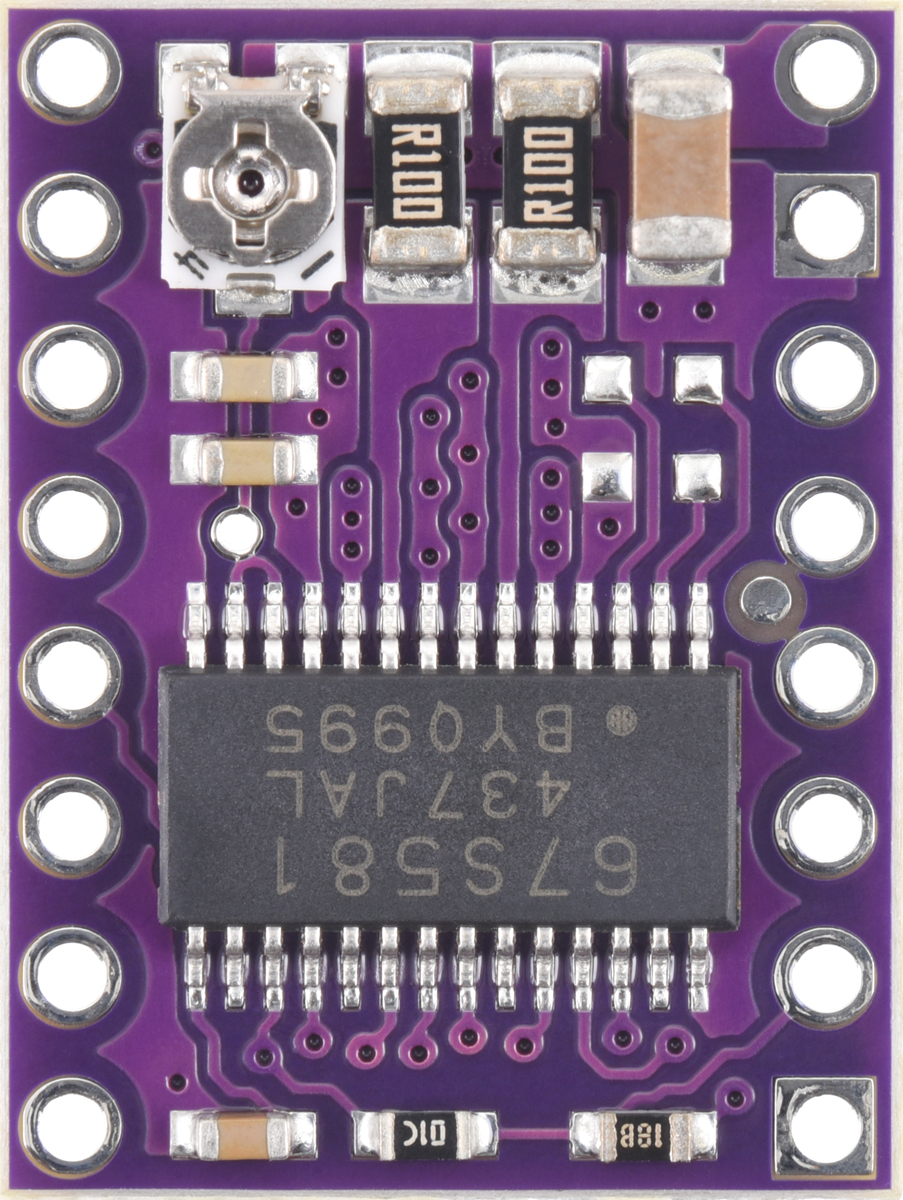

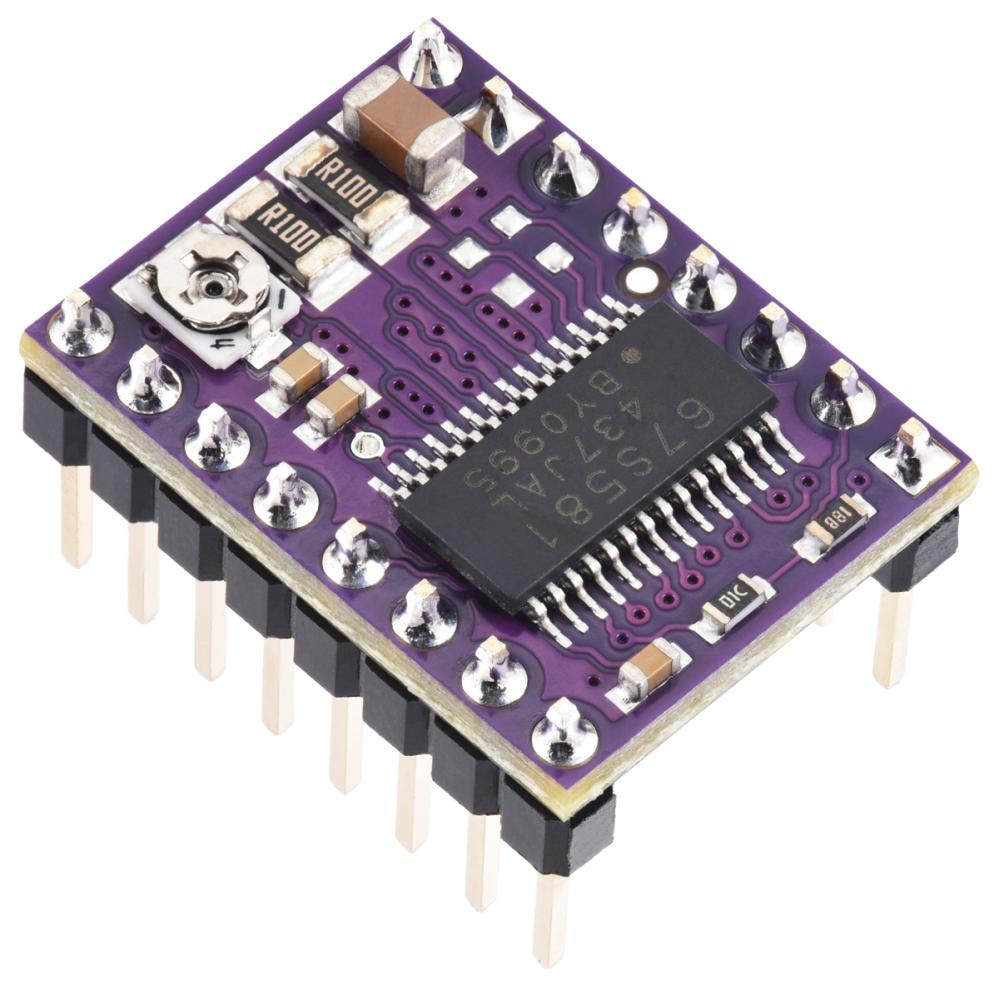

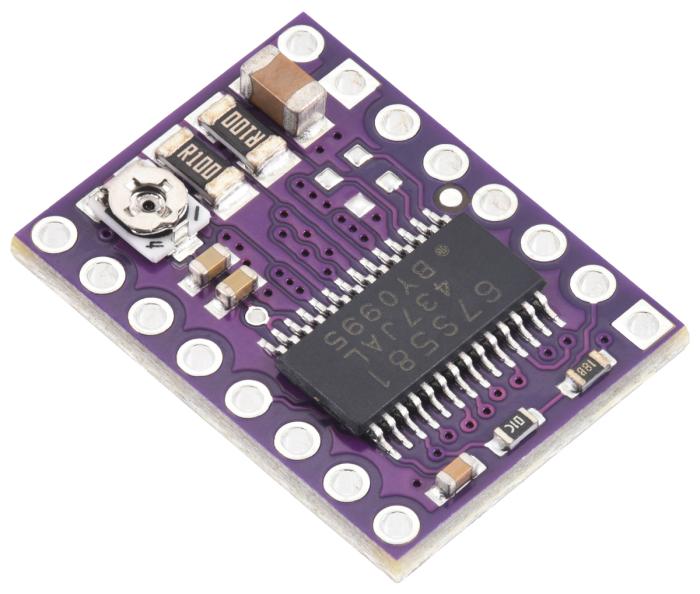

Pololu TB67S581FNG Stepper Motor Driver Carrier är ett kompakt breakout-kort designat för styrning av en bipolär stegmotor med hög precision och flexibel drivning. Bygger på Toshiba TB67S581FNG-kretsen som erbjuder justerbar begränsning av motorns fasström vilket gör det möjligt att använda spänningsnivåer över motorns nominella värde för att uppnå högre steg-/hastighetsrespons. Kontrollgränssnittet (Step/Direction-interface) gör integrering med mikroprocessorer och styrsystem enkelt. Levereras utan förmonterade stiftlister.
Funktionener:
- Skydd mot överström och övertemperatur
- Flera mikrostegupplösningar ned till 1/32-steg
- Kompatibel med flera vanliga 16-pins stegmotordrivrutiner
Specifikationer:
- Antal motorer som kan styras: 1
- Typ: mikrostegsbipolär stegmotordrivare
- Drivspänning: 8.2 - 44 V
- Märkström (max) per fas utan kylning: 1.5 A
- Märkström per fas med extra kylning: Upp till 2,2 A
- Mikrostegupplösningar: Full, halv, 1/4, 1/8, 1/16, 1/32

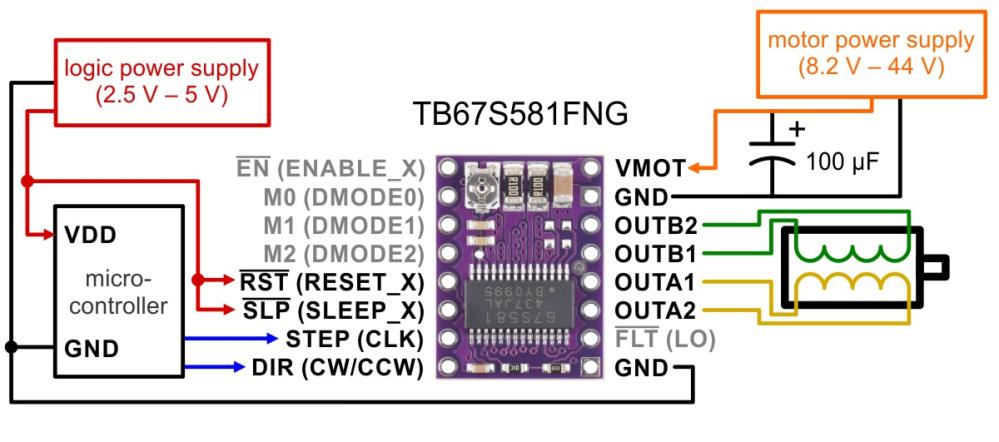

- Gränssnitt: Step/Direction
- Skydd: Överström, övertemperatur, kortslutning
- Passar standard stiftlister: 2.54 mm delning
- Vikt: ca 1.6 g
