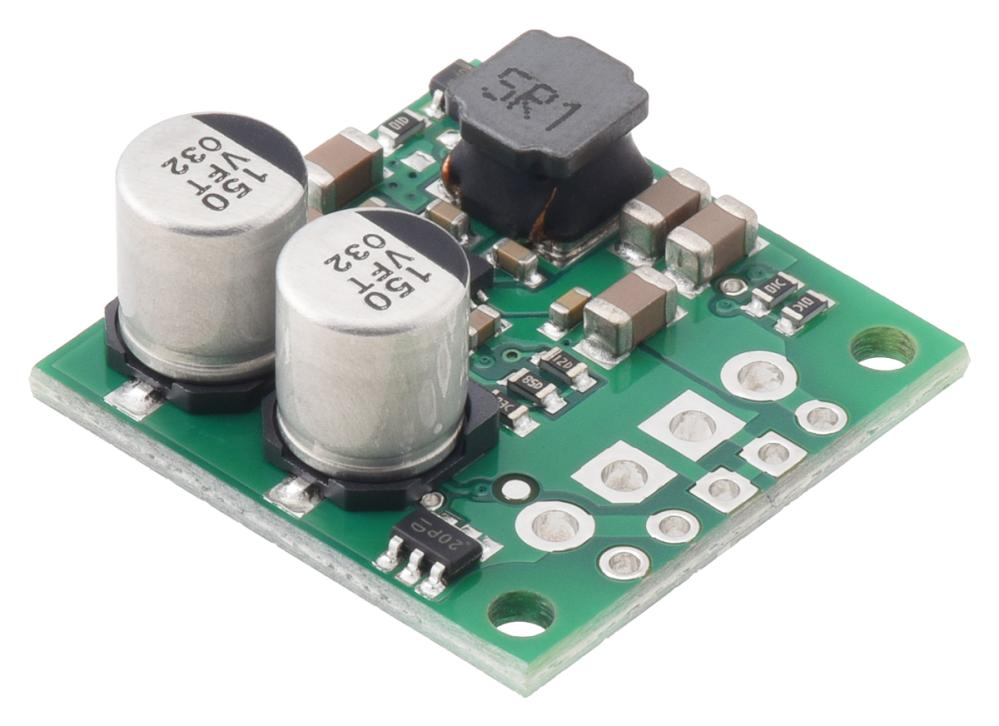

Switchregulator step-up/step-down 12V 2.5A

En effektiv step-up/step-down-regulator som kan generera 12V utifrån inspänningar från 2.8V till 22V. Det breda spänningsområdet gör den lämplig för applikationer med variabel spänning, såsom från batterier som laddas ur, eller solceller och liknande opålitliga strömkällor.
Kortet är kompakt, har en effektivitet på mellan 85-95% och kan leverera ett kontinuerligt strömuttag på upp till 0.5-3A beroende på inspänning. Regulatorn har också skydd mot omänt polaritet samt en enable-ingång som kan försätta enheten i viloläge, då strömförbrukningen blir mindre än 10 µA per volt på VIN-pinnen.

Specifikationer:
* Inspänning: 2.8V to 22V
* Levererad spänning: 12V med 4% precision
* Strömuttag max 0.5-3A beroende på inspänning (se kurvan bland bilderna)
* Typisk egenströmförbrukning ligger kring 10
-35mA (se kurva), så lite som 2-10µA per volt i viloläge
* Automatiskt skydd mot över- och under-spänning
* Soft-start minimerar inrush-strömmar och höjer gradvis spänningen som levereras vid uppstart
* Skydd mot omvänd polaritet upp till 20V
* Fast switch-frekvens på ungefär 500kHz
* Maximalt stötvis strömuttag 5.1A
* Mått: 22.9*22.9mm, höjd 9.7mm (0.9" × 0.9" × 0.38")
* Två monteringshål för M2-skruv
