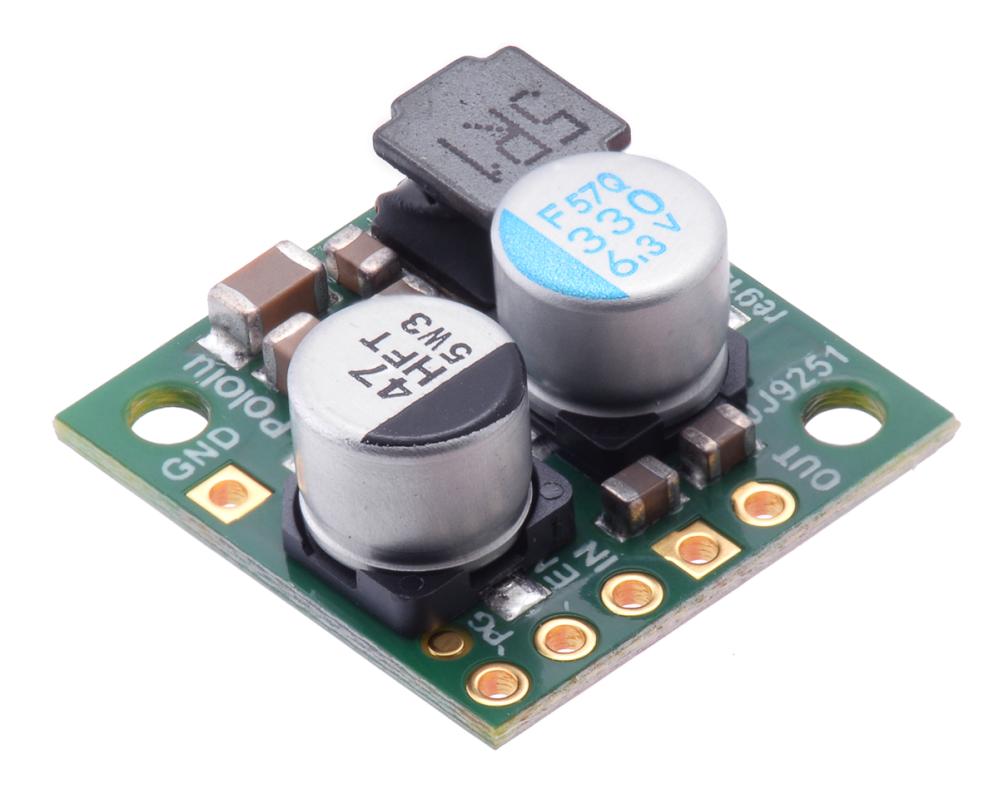

Produktbeskrivning
Kompakt och effektiv DC/DC-omvandlare som omvandlar en inspänning på 5.3–36 V till en stabiliserad utspänning på 5 V. Modulen bygger på en synkron switchregulator med en typisk verkningsgrad på 85–95 %, vilket ger låg värmeutveckling jämfört med linjära spänningsregulatorer.
Regulatorn kan leverera upp till cirka 2.5 A kontinuerligt vid 24 V inspänning. Den maximala utströmmen varierar beroende på inspänning, omgivningstemperatur och kylning. Modulen är lämplig för strömförsörjning av mikrokontroller, sensorer och annan elektronik som kräver en stabiliserad 5 V matningsspänning.
Modulen har inbyggda skydd mot felvänd polaritet, överström, kortslutning och överhettning. En mjukstartsfunktion begränsar startströmmen vid tillslag.
Via styringången EN kan regulatorn stängas av för att minska strömförbrukningen. Modulen har även en Power Good-utgång (PG) som indikerar om utspänningen ligger inom det avsedda området. PG är en open-drain-utgång som kräver ett externt pull-up-motstånd.

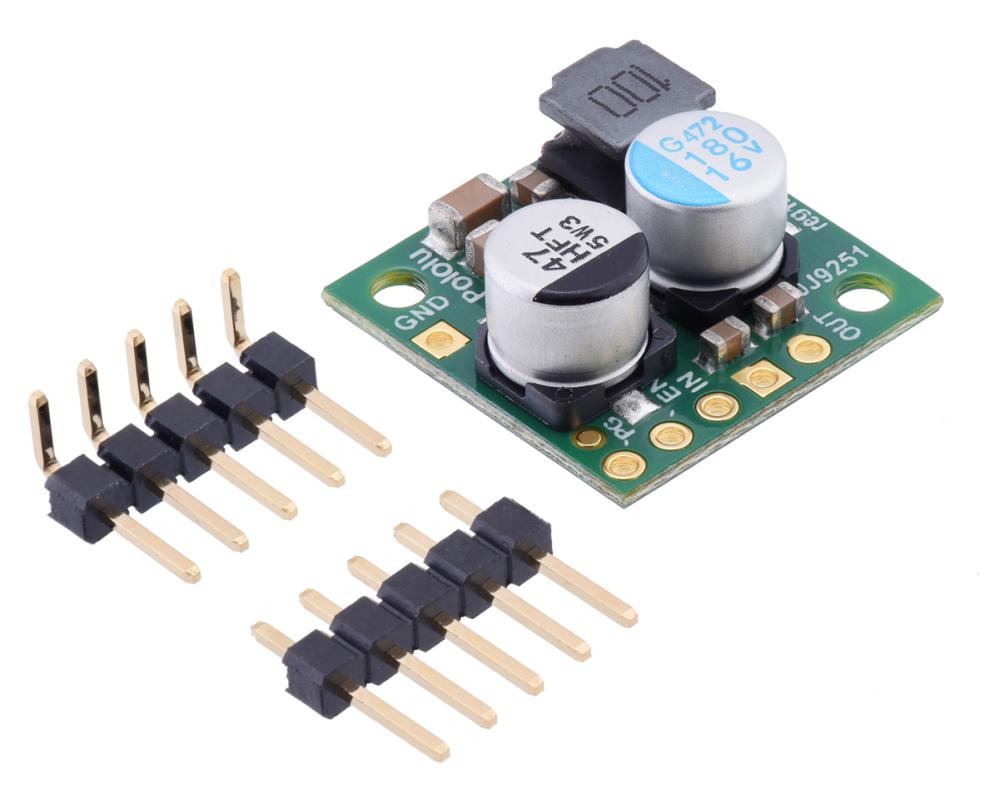

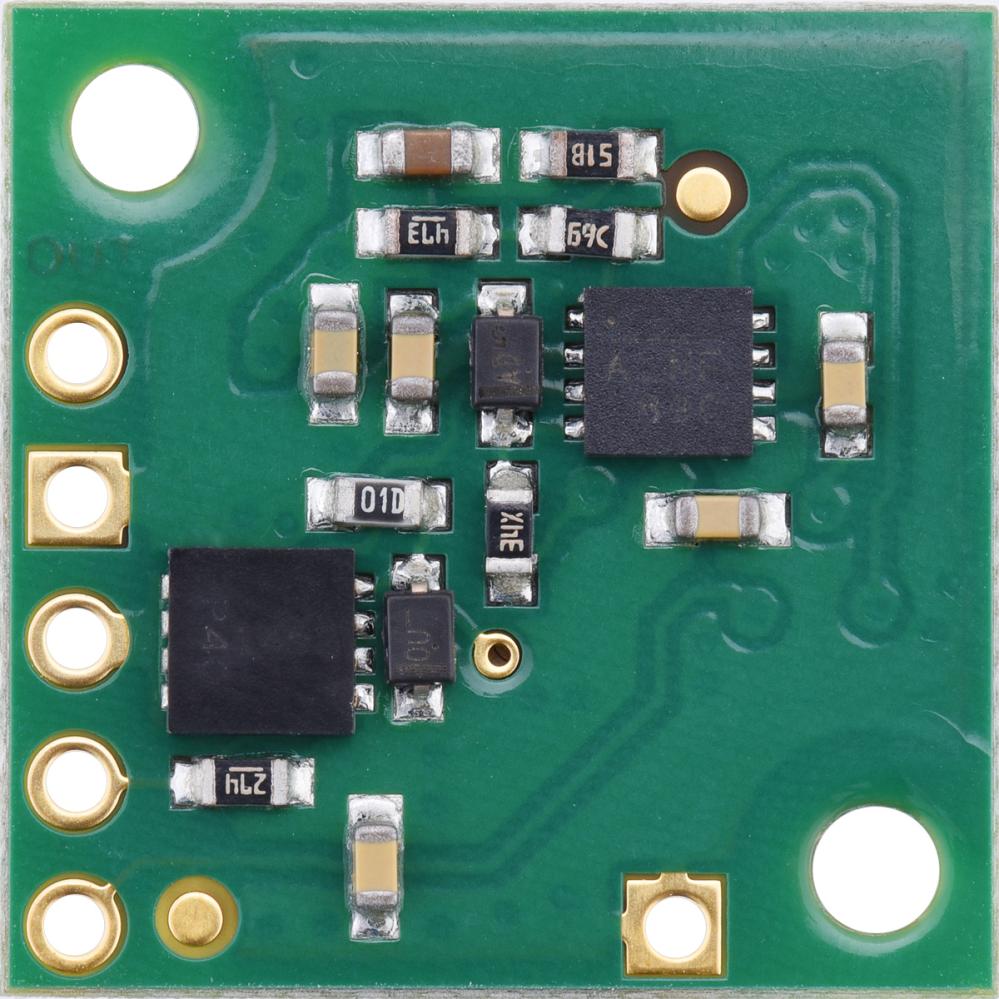

Anslutningarna har 2.54 mm delning och är anpassade för kopplingsdäck och experimentkort. Rak och vinklad stiftlist medföljer och kan lödas fast efter behov. Modulen har även två monteringshål för M2-skruvar.
Specifikationer:
- Tillverkare: Pololu
- Modell: D24V22F5
- Artikelnummer: 2858
- Typ: Synkron DC/DC step-down-omvandlare (buck)
- Inspänning: 5.3–36 V
- Utspänning: 5 V (fast)
- Noggrannhet utspänning: ±4 %
- Maximal kontinuerlig utström: Typiskt 2.5 A vid 24 V inspänning
- Verkningsgrad: Typiskt 85–95 %
- Switchfrekvens: Ca 400 kHz
- Egenförbrukning utan belastning: Typiskt 1 mA
- Strömförbrukning i avstängt läge: Ca 5–10 µA per volt inspänning
- Styringång: EN (aktiv låg för avstängning)
- Statusutgång: PG (Power Good, open-drain)
- Skyddsfunktioner: Felvänd polaritet, överström, kortslutning och överhettning
- Anslutningar: Lödpunkter med 2.54 mm delning
- Monteringshål: 2 st för M2-skruvar
- Dimensioner: 17.8 x 17.8 x 8 mm
- Medföljer: Rak och vinklad stiftlist (ej förmonterad)
