Produktbeskrivning

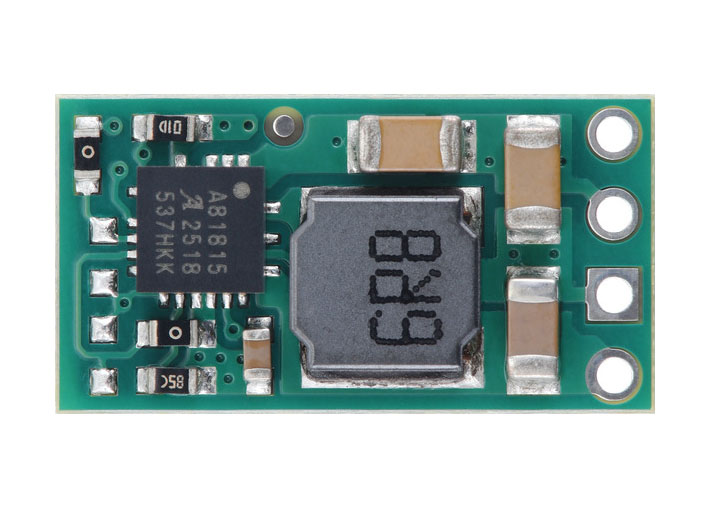

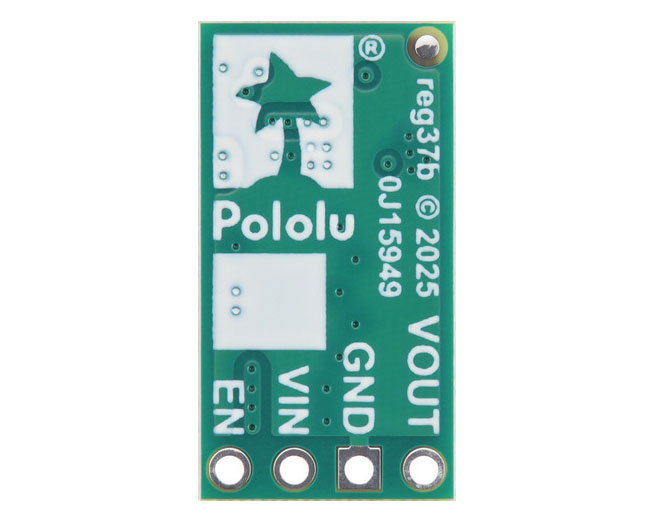

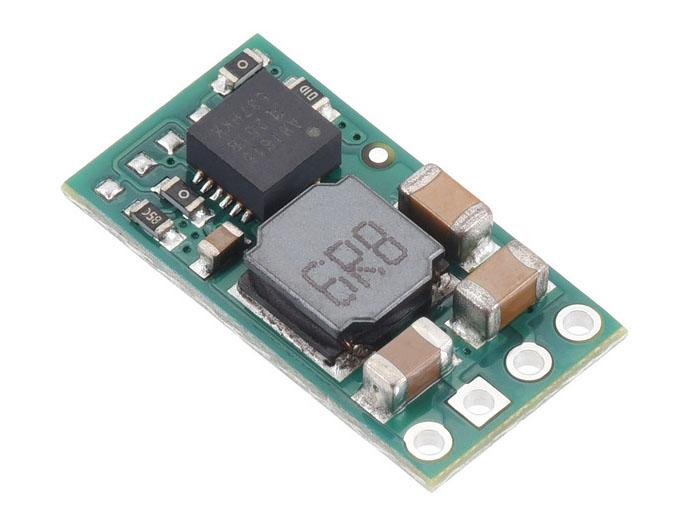

APM81815 Step-Down Voltage Regulator är en kompakt switchad DC-DC-omvandlare som ger en stabil 12 V utgång från ett brett inspänningsområde, 12 till 72 VDC. Den är konstruerad för applikationer där hög verkningsgrad och låg viloström är viktigt, till exempel batteridrivna system, industriell elektronik och inbyggda styrsystem. Kortet har mjukstart, skydd mot övertemperatur och kortslutning samt en enable-ingång för extern styrning av på/av. Byggd på ett fyrskikts-PCB med tjockt kopparlager för att förbättra värmeavledning och möjliggöra kontinuerlig drift vid relativt hög belastning.
Specifikationer:
- Utspänning: 12 VDC
- Inspänning: 12.1 till 72 VDC
- Märkström (typisk kontinuerlig): Upp till 1.1 A
- Verkningsgrad: 50 % till 90 % beroende på last och inspänning
- Switchfrekvens: ca 1 MHz vid hög last
- Viloström utan last: Mindre än 0.1 mA
- Funktioner: Enable-ingång, mjukstart, kortslutnings- och övertemperaturskydd
- Kortdimensioner: 10.2 x 19.1 x 3.2 mm
