Produktbeskrivning
Ställbar utspänning från USB-C PD, 5 till 20 VDC. USB PD-trigger-modul EKM024 är utvecklad och tillverkad av Electrokit. Bygger på den välkända USB-PD-kontrollern HUSB238.
En USB PD-trigger är en modul som används för att förhandla fram en viss spänning från en USB PD (Power Delivery) nätadapter, powerbank eller laddare. En vanlig USB-port levererar normalt 5 V, medan USB PD-standarden erbjuder flera olika spänningsnivåer (vanligen 5 V, 9 V, 12 V, 15 V och upp till 20 V). Vilken spänning som kan erhållas från USB PD-nätadaptern beror på vilka nivåer den stödjer. Observera att USB-strömförsörjningen måste klara 3A för vald utspänning.
USB PD-triggern skickar en förfrågan enligt USB PD-protokollet om vilken spänning nätadaptern ska leverera. Om den begärda spänningsnivån inte stöds, eller om nätadaptern saknar stöd för USB PD, kommer standard 5 V att levereras.

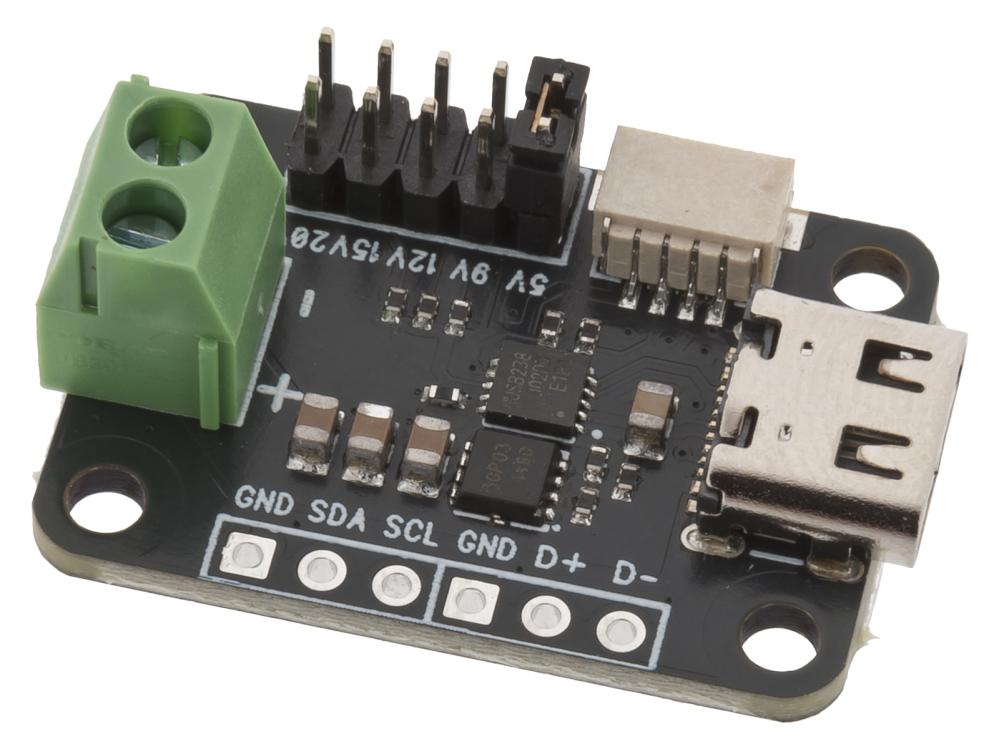

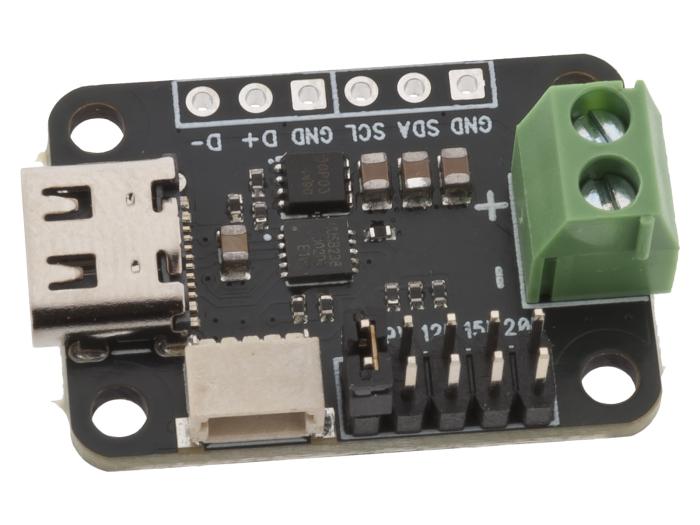

Utspänningen väljs genom att placera en bygel på den medföljande stiftlisten. Alternativt kan spänning och strömbegränsning konfigureras via I²C (Qwiic-kontakt).
Observera att en PD-kompatibel USB-strömförsörjning som kan leverera önskad utspänning krävs. Modulen genererar inga egna spänningar och kan endast leverera 5 V / 500 mA om PD-förhandlingen inte kan etableras.

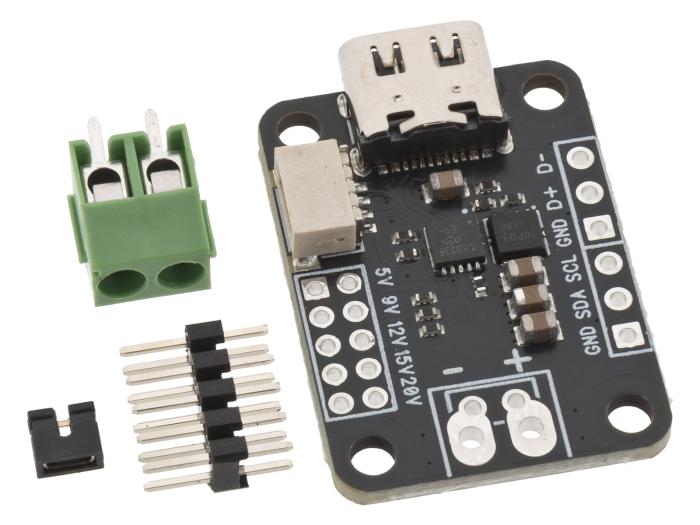

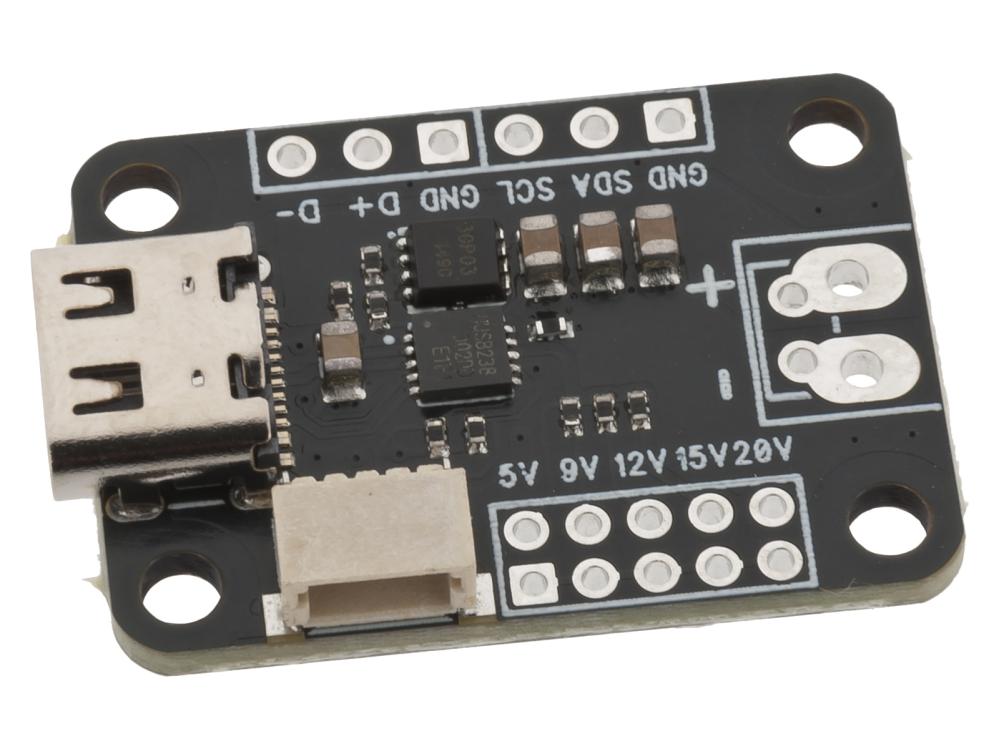

Modulen är färdigbyggd och levereras med skruvplint och stiftlist som lödas på plats.
Medföljer:
- 1x 2-pol 3,5 mm skruvplint
- 1x 2x5-pol 2 mm stiftlist
- 1x 2-pol 2 mm bygel
Funktioner:
- Välj utspänning med bygel
- Konfigurerbar via I²C, Qwiic-kompatibel
- Fungerar med alla PD-kompatibla USB-laddare
- Kompakt storlek
Specifikationer:
- Utspänningar: 5 V, 9 V, 12 V, 15 V, 20 VDC
- Utström: 3 A
- USB-standarder: PD3.0, Type-C V1.4, Apple Divider 3, BC1.2 SDP, DCP, CDP
- Dimensioner: 28 × 20 mm
- Monteringshål: ø2,5 mm / 23 × 15 mm
