Produktbeskrivning

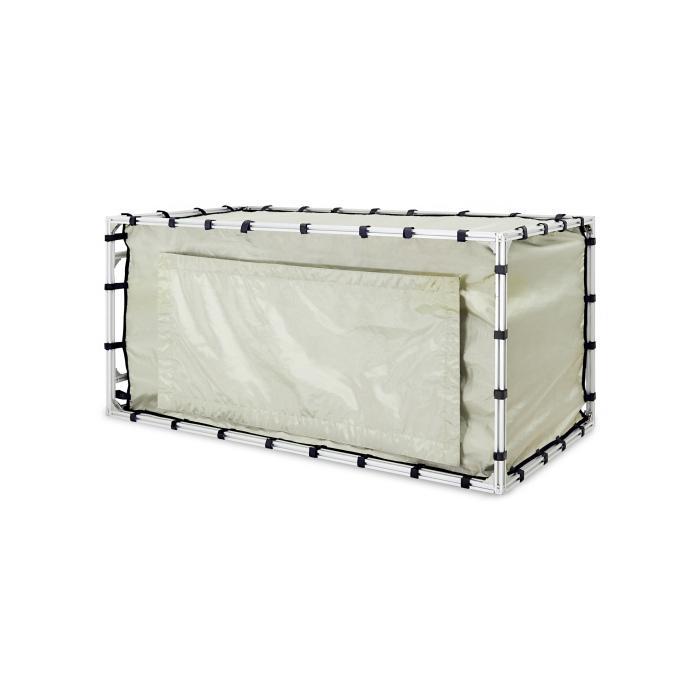

TekBox TBST Shielded Tent, avskärmat tält för EMC-mätningar. Avsedd att reducera störningar från omgivande radiostörningar vid mätningar. Tältet består av två lager ledande textil och är uppbyggt kring en stabil ram aluminiumprofiler, det ger både god skärmning och praktisk hantering vid laboratorie- eller testbänk.
Tältet har storleken 120 × 60 × 60 cm vilket ger tillräcklig inre volym för att rymma standardutrustning för pre-compliance, såsom TEM-cells moduler eller LISN:er.
Skärmningen uppnår en dämpning på upp till ca 50 dB i frekvensbandet 10 MHz till 6 GHz, vilket kraftigt minskar bakgrundsbrus och möjliggör mer pålitliga EMC- och emissionsmätningar. Ramen är konstruerad med 20 × 20 mm aluminiumprofiler och konstruktionen uppfyller krav för att skapa en stabil, återanvändbar testmiljö. Den ledande duken möjliggör dessutom att utrustning, kablar och signalmatning kan hanteras utan att kompromissa med skärmningen.
TekBox TBST Shielded Tent är ett idealiskt tillbehör för utvecklings- och testlab som vill genomföra EMC-precompliance-tester utan att investera i en fullskalig anektoisk kammare.
Specifikationer:
- Yttermått: 1200 x 600 x 600 mm

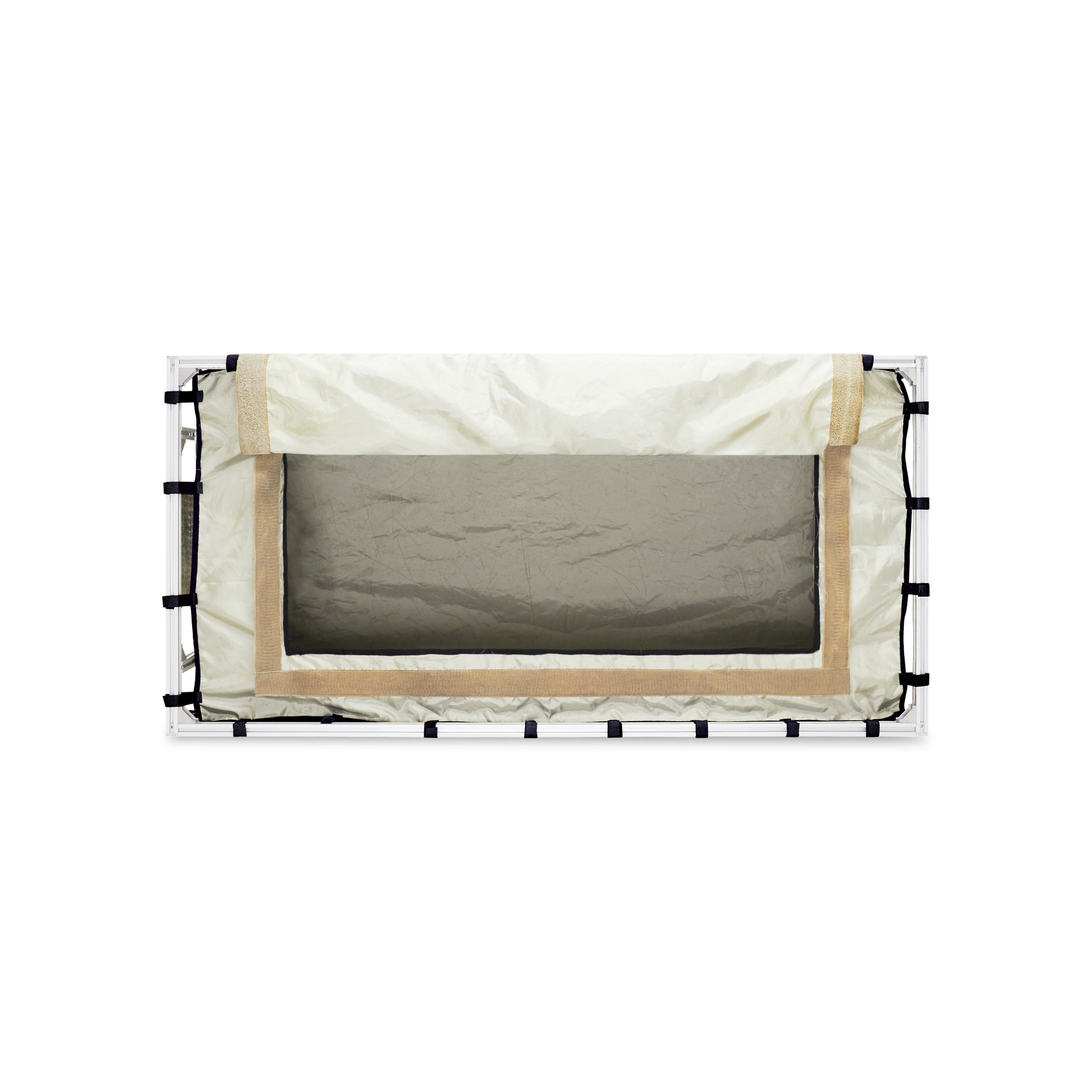

- Öppningsmått: 850 mm x 350 mm
- Ram: 20 x 20 mm profiler i extruderad aluminium
- Avskärmning: 2 lager ledande tyg
- Tätning: ledande kardborreband
- Upphängning: kardborreband

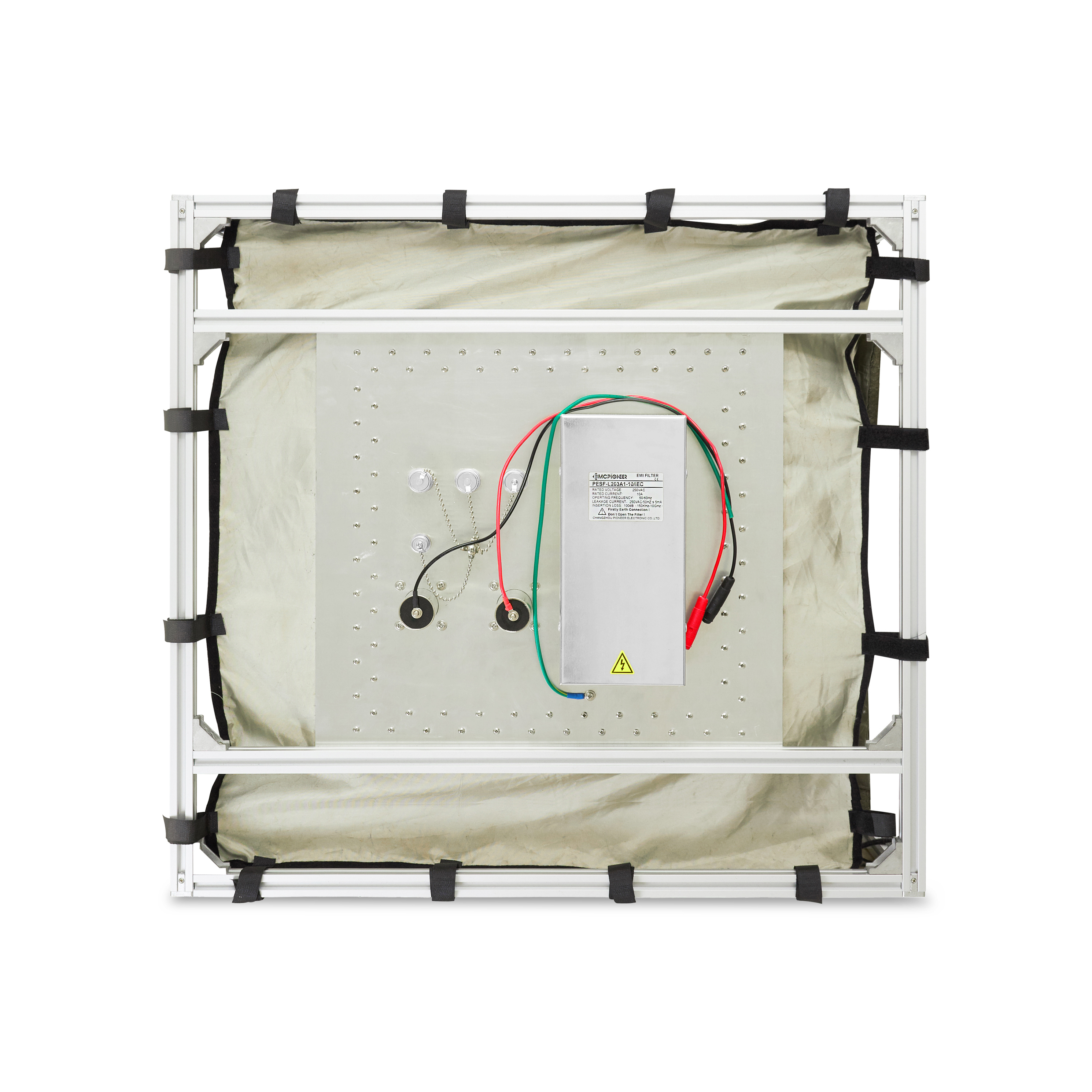

Filterpanel:
- 1 × 240 V/10 A AC-filter; IEC-uttag
- 2 × 240 V/25 A AC/DC-filter; kablar med 4mm honkontakter (banantyp)
- 3 × N-hona genomföringskontakt med skruvlock
- 1 × BNC-hona genomföringskontakt med skruvlock
- Dämpning: upp till 50-70 dB i området DC till 6 GHz
- Vikt: 10.8 kg
