Produktbeskrivning

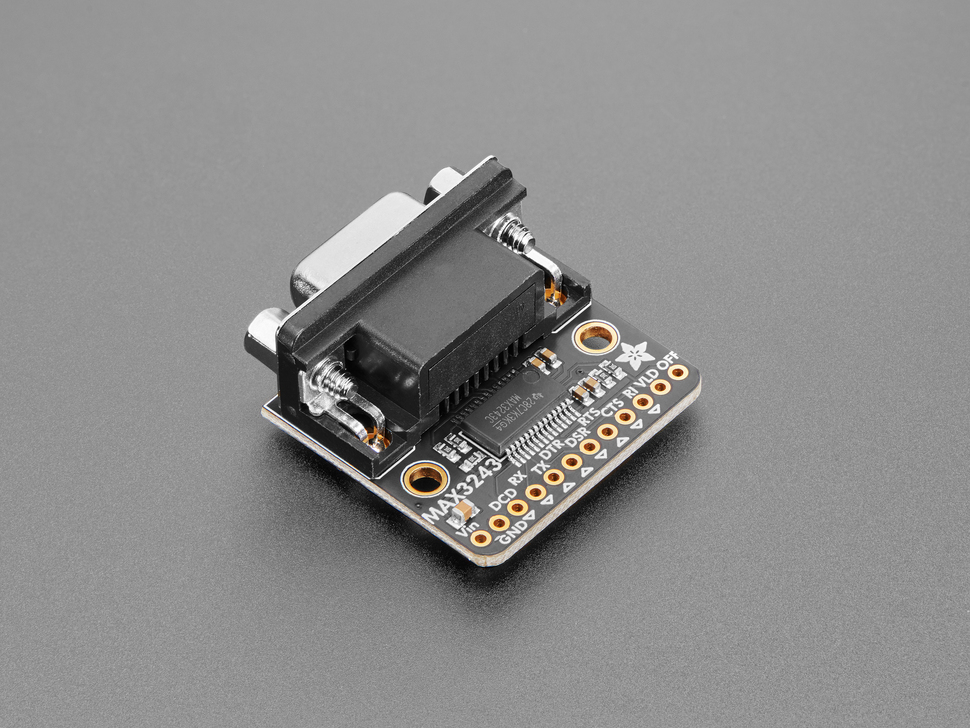

RS-232 Full Pinout Level-Shifter är ett breakoutkort som möjliggör direkt anslutning mellan en mikrokontrollers UART och en klassisk DB9 RS-232-port. Kortet hanterar automatiskt nivåomvandling mellan 3.3 V eller 5 V logik. Det hanterar även RS-232-signaler med både positiva och negativa spänningsnivåer, vilket normalt kräver en extern kretslösning.

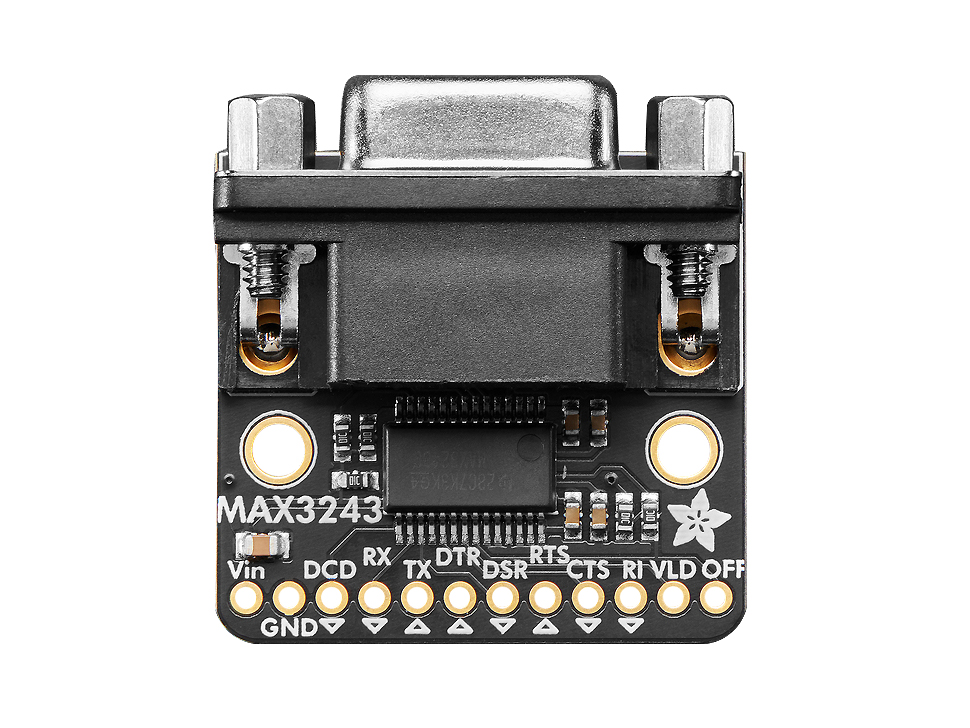

Kortet är baserat på kretsen MAX3243 från Texas Instruments och erbjuder full pinout för RS-232, vilket innebär att samtliga signaler inklusive flödeskontroll (RTS, CTS, DTR, DSR, DCD och RI) finns tillgängliga. Detta gör kortet lämpligt även för äldre system och seriella enheter där fullständig signalhantering önskas.

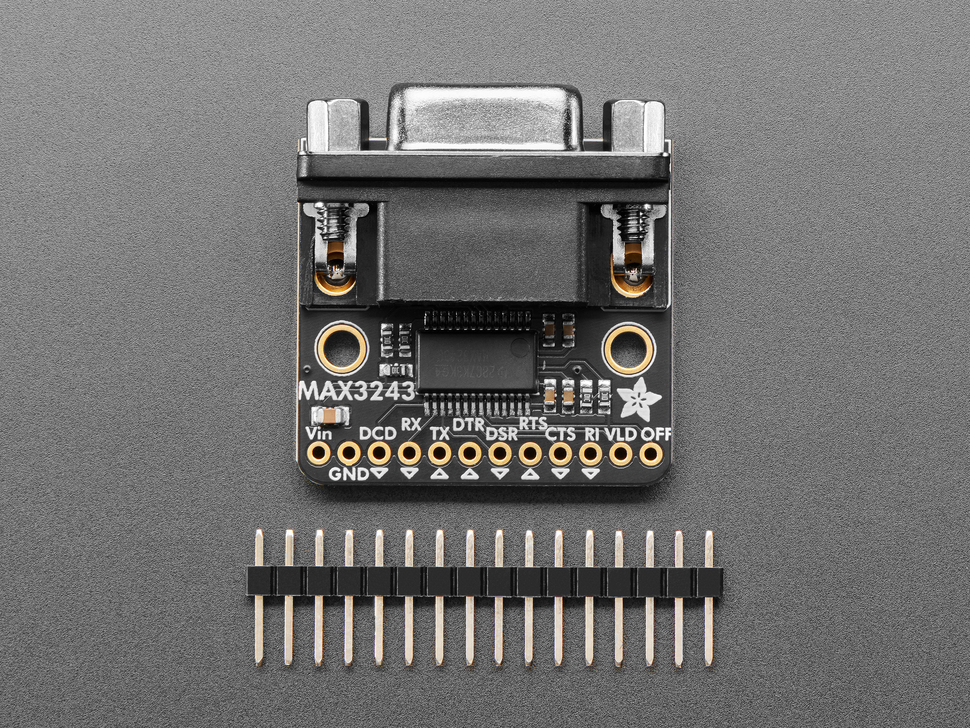

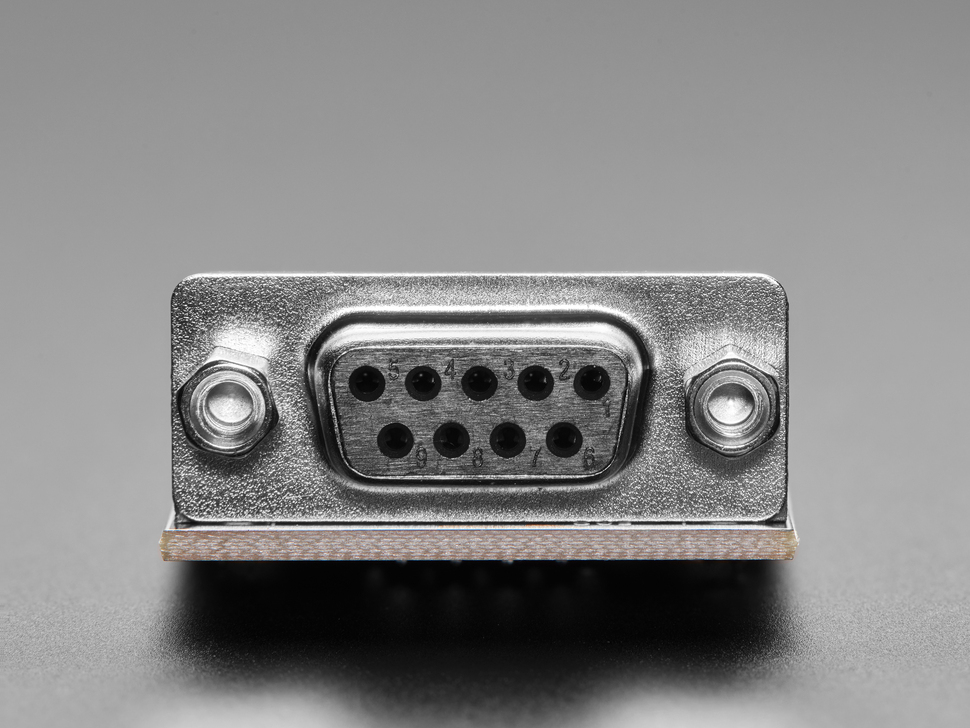

Anslutning sker via en DB9-hona samt stift- eller lödanslutningar på lågspänningssidan. Kortet levereras med stiftlister (ej förmonterade) för användning på kopplingsdäck.
Utöver nivåomvandling finns funktioner som “Valid”-signal för detektering av aktiv anslutning samt “Off”-ingång för att sätta utgångarna i högimpedansläge och minska energiförbrukningen.
Specifikationer:
- Matningsspänning: 3 V till 5.5 V
- Gränssnitt: UART till RS-232 (DB9-hona)
- Krets: MAX3243
- Antal kanaler: 8 (5 mottagare, 3 sändare)
- Max datahastighet: upp till 250 kbit/s
- ESD-skydd: ±15 kV (HBM)
- Logiknivåer: kompatibel med 3.3 V och 5 V
- Dimensioner: 33.6 x 32.0 x 14.1 mm
