Produktbeskrivning

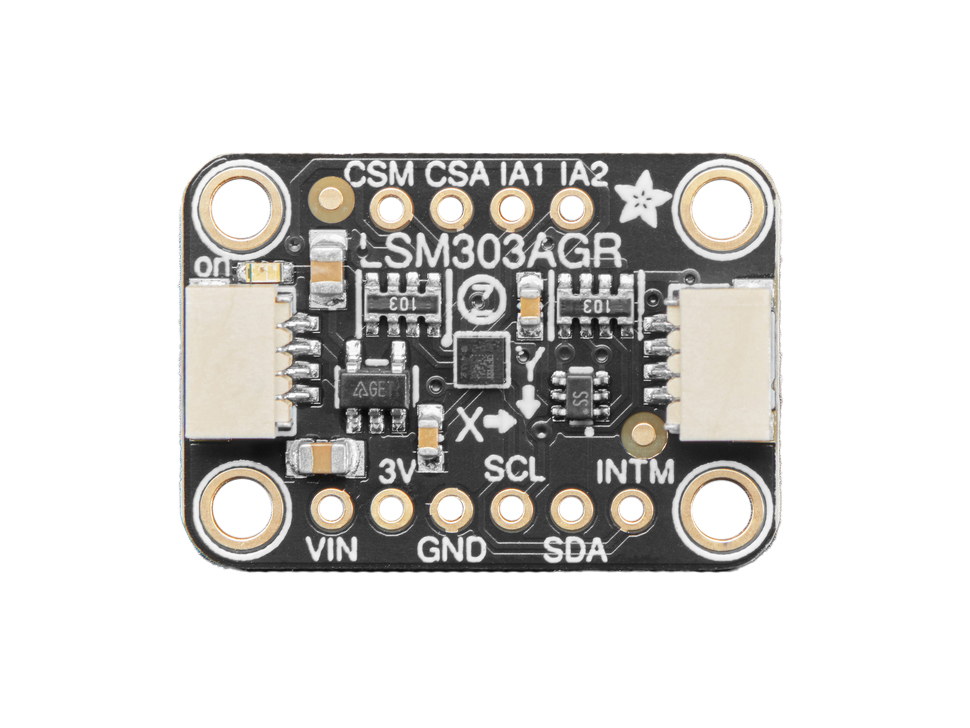

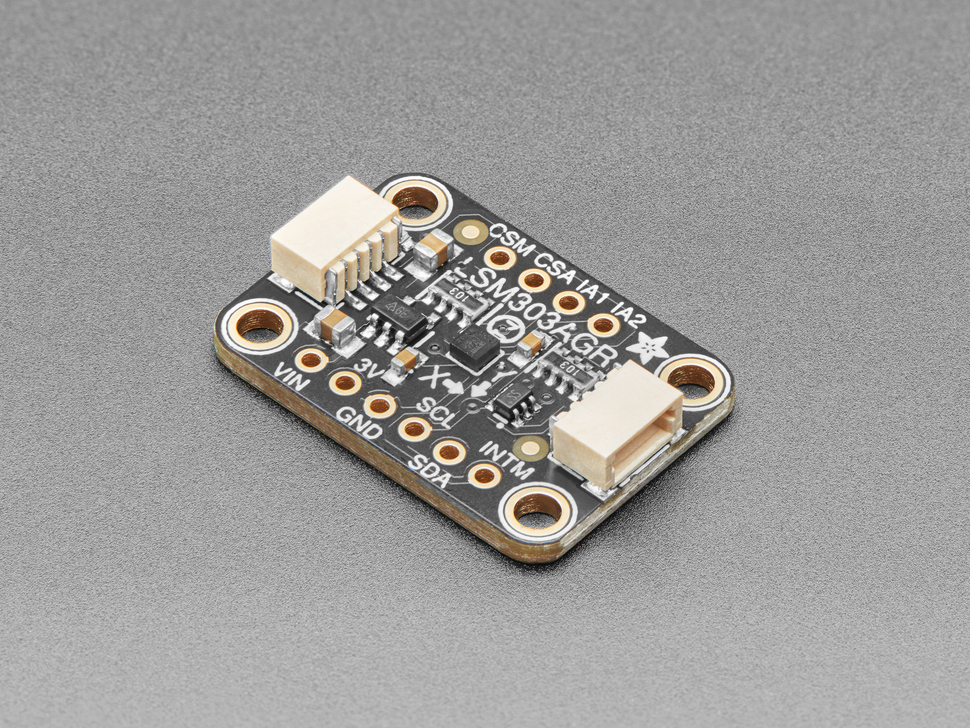

LSM303AGR är en kompakt sensormodul som kombinerar en 3-axlig accelerometer och en 3-axlig magnetometer på ett och samma kort. Den möjliggör mätning av rörelse, lutning och magnetfält, vilket gör den lämplig för applikationer som digital kompass, navigering och positionsbestämning.
Sensorn bygger på LSM303AGR och kommunicerar via I2C, vilket ger enkel integration med mikrokontrollers och utvecklingskort. Genom att kombinera accelerometerdata (gravitation) och magnetometerdata (magnetiskt fält) kan modulens orientering bestämmas i förhållande till jordens magnetfält.

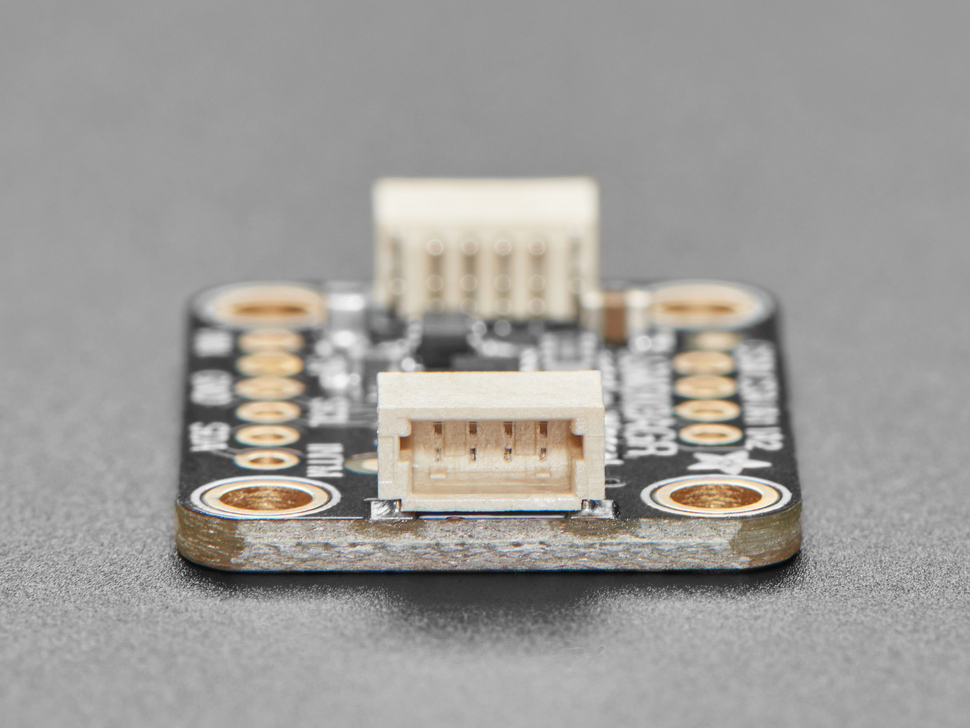

Kortet är utrustat med Qwiic-kontakter, vilket möjliggör snabb anslutning utan lödning. För mer permanenta installationer finns även genompläterade hål för stiftlister. Inbyggd nivåanpassning och spänningsreglering gör att modulen kan användas med både 3.3 V och 5 V system.

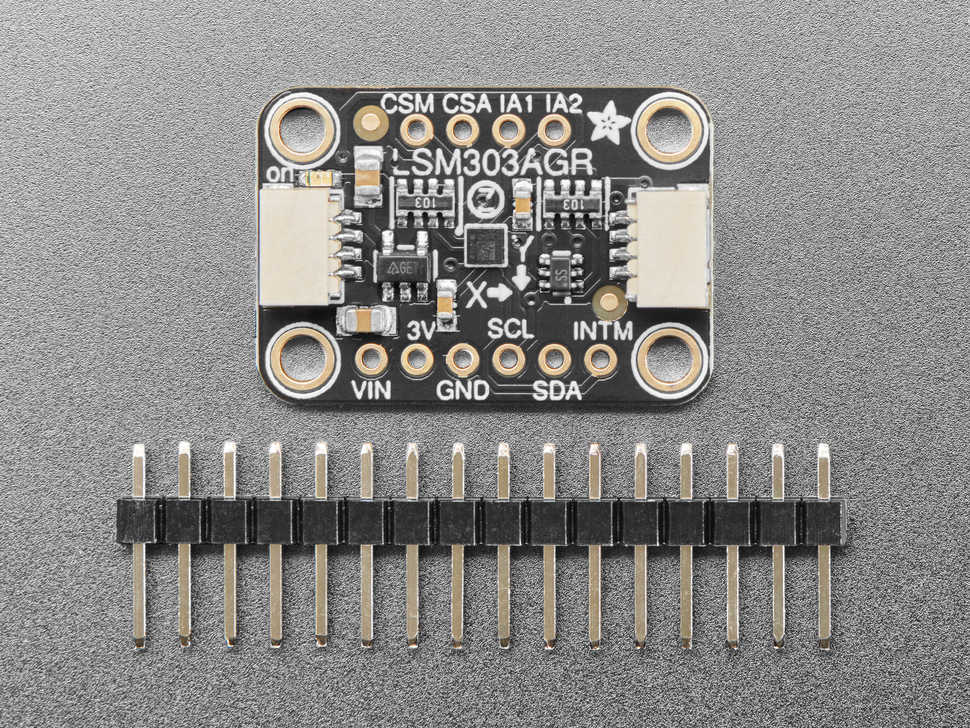

Modulen levereras med monteringshål för enkel montering. Stiftlist medföljer men är ej förmonterad. Stöd finns för Arduino, CircuitPython och Python, vilket förenklar utveckling och implementation i olika projektmiljöer.
Specifikationer:
- Drivspänning: 3.3 till 5 V
- Kommunikationsgränssnitt: I2C
- Sensor: LSM303AGR
- Funktioner: 3-axlig accelerometer + 3-axlig magnetometer
- Accelerationsområde: ±2g, ±4g, ±8g, ±16g
- Magnetfältområde: ±50 gauss
- Logiknivå: 3.3 V och 5 V kompatibel
- Anslutning: Qwiic eller stiftlist
- Dimensioner: 25.4 x 17.8 x 4.6 mm
